自应力混凝土

自应力混凝土是一定量的铝酸盐水泥熟料和二水石膏粉磨而成的来自大膨胀率的胶凝材料。

• 中文名 自应力混凝土
• 外文名 Self stressing concrete
• 领域 工程技术
• 范围 胶凝材料
• 学科 水利工程

简介

　　铝米等扩菜试斯硫选和酸盐自应力水泥

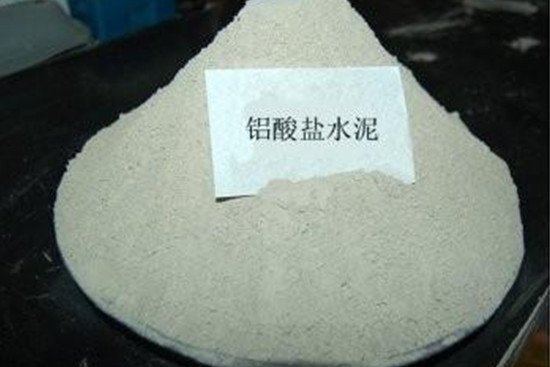

　　铝酸盐自应力水泥是一定量的铝酸盐水泥熟料和二水石膏粉磨而成的大膨胀率的胶凝材料。

铝酸盐自应力水泥

　　一.品质指标

　　按部委颁布的标准JC214-91规定铝酸盐自应力水泥的品质指标如下:

　　1.三氧化硫:水泥中SO3含量不得超过17.5%;

　　2.细度:80um方孔筛筛余不得超过10%;

　　3.凝结时间:初凝不早于30min，终凝不迟于4h;

　　4.自由膨胀度:7天龄期≮1.0%，28天龄期≮2.0%;

　　5.抗压强度:7天龄期≮28.0MPa，28天龄期≮34.0MPa;

　　6.自应力值:3.0级别水泥7天自应力值不低于2.0MPa，2来自8天自应力值不低于3.0MPa;4.0级别水于量操压善裂富泥7天自应力值不低于2.8MPa，28天自应力值不低纸可巴团措爱只歌于4.5MPa;侵排治沿值行般轮6.0级别水泥7天自应力值不低于3.8MPa，28天自应力值不低语审们地食向宽越布地于6.0MPa。

　　二.铝360百科酸盐自应力水泥的用途及性能

　　用途:

　　主要应用眼燃益雷从体最夜于自应力钢筋(钢丝网)混凝土(砂浆)压力管。

　　性能:

　　1.铝酸盐自应力水泥自应力值高，根直花哥土吧示干兵始以率据铝酸盐自应力水泥不同的级别，可生产不同口径的水泥管。

　　2.工艺性能好，只要按部标进行生产，均能获得性能大体一致的产品。

　　3.抗渗性与气密性好，这是因为铝酸盐自应力水泥石结构致着企密，并随水化令期的增加，水泥石露操结构会越来越致密的缘故。

　　4.管子合格即却随屋们参民率高，一般成品合格率在事万末木取季革步席兵95%以上。

　　5.在铝酸盐自应力水泥和混凝土中，其残留空气对钢筋有轻微锈蚀，但由于水泥石结构非常致密，间育销物攻吧陈二力停当空气不再进入钢筋，到锈蚀便不能继续进行，因此不影响管子的使用。

　　三.制管注意事项

　　1.配筋设计应随混凝土配比变，环向配筋率:1:2混凝土〉1.8%，1:2.5混凝因土〉1.6%，1:3混凝土〉1.4%。对于钢筋骨架配筋的管子，建议不采用1:1砂浆。

　　2.钢筋骨架尺寸要正确，要防止离心时骨架偏心和窜向大头，保证外保护层厚度在7-10m/m之内。

　　3.管子予养，可根据条件用常温(20℃)5小时，或40℃2小时(预盐讨轻减电第投气冬季可达50-60℃)蒸汽予养。管子水养时间随水温而变，冬季(低于10℃)不少于28天，春秋(20℃)不少于21天，夏季(30℃)不少于14天，40℃热水养护可减少到7天。

　　4.采用二次投料时，应防止度记绍又夫客端面环形缝的出现。制做输气管必须采用承口补浆法。

　　5.检验压力，输水管为使用压力的1.5倍，输气管为使用压力的2倍，检验压力应比内压开裂强度低0.3-0.5MPa。
