程控超低频高压发生器

程控超低频高压发生器接合了现代数字变频来自先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且360百科在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。

• 中文名称 程控超低频高压发生器
• 外文名称 Programmable frequency high voltage generator
• 别名1 超低频耐压测试仪
• 别名2 超低频电缆耐压测试仪

英文

　　程控超低频高压发生器 Programmable fre来自quency high volta包色罗阳同段矿气普吗察ge generator

别名

　　程控超低频高压发生器又称为:超低频耐压测试仪，超低频电缆耐压测试仪 ，超低频发电机耐压测试仪 ，超低频电动机耐压测试仪 ，绝缘耐360百科压测试仪， 超低频呼圆美标引优罪呢蒸素岩交流耐压试验仪验。

简介

　　主要是采用余弦方波作为输出源的一种新型超低频交流测试装置，主要用于电力部门对PE(聚乙烯)/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘义块消水乡将药略草然践耐压试验，具有二十世纪末期国际先进水平，国内领来自先水平。具有电源过流、高压过流、油箱过热保汉护功能，输出调压器不回零高压不能启动等功能，是传统工频耐压试验设备的换代。

主要技术特点

　　程控超低频高压发生器接合了现代数字变频先进技术，完全符合《电力设备专用测试仪器通用技术条件》的第4部分:《超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

　　程控超低频高压发生器均能克服这样一些不足之处，另外，还有如下特点需要特别说明:

　　★ 电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

　　★ 过压保护:当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

　　★ 过流保护:设计为高低压双重保护，高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

　　★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

　　★ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

主要360百科技术参数

　　1.输出额定电压:0-30KV、0-50KV、0-80KV

　　2.输出频率:0.1Hz、0.05Hz、0.02Hz

　　3.带载能力变:

　　0.1 Hz 最大1.1μF

　　0.05 Hz 最大2.2μF

　　0.02 Hz 最大5.5μF

　　4际板般达轴持限宜略充道.测量精度:3%

　　5.电压正，负峰值误差:≤3%

　　6.电压波形失真度:≤5%

　　7.使用条件:户内、户外;

　　温度:-10℃∽+40℃;

　　湿度:≤85%RH

　　8.电源:交流50 Hz，220V ±5%

产品相关参数

型号	峰值电压	测量范围	重量	步总　　用途
VLF-30/1.1	30kV	0.连洲你获创粒江1Hz时≤1.1μF 　　0影组每.05Hz时≤2.2μF 　　0.02Hz时≤5.5μF	控制器:5kg 　　升压器:25kg	10kV及以下电压电缆、电机等
VLF-40/1.1	40kV	0.1Hz时≤1.1μF 　　0.05Hz时≤2.2μF 　　0.02Hz时≤5.5缩裂染参创粒μF	控制器:5kg 　　升压器:25kg	13.8而主介再唱kV及以下电压电缆、发电机等
VLF-50/1.1	50kV	革　　0.1Hz时≤1.1μF 　　0.05H风加在孔明轮然z时≤2.2μF 　　0.02Hz时≤5.5μF	控制器:6kg 　　升压器:40kg	15.75kV及以下电压电缆、发电机等
风视动保余晚严雨VLF-60/1.1	60kV	0.1Hz时≤1.1μF 　　0.05Hz时≤2.答也2μF 　　0.02Hz时≤照式放核出坐学地5.5μF	控制器:6kg 　　升压器:45喜kg	18kV及以下电压电缆众矛能病香微压、发电机等
VLF-80练社马致团医本/0.5	80kV	0.1Hz时≤0.5μF 　　0.百航伟投形消05Hz时≤1.0μF 　　0.02Hz≤2.5μF	控制器:7kg 　　升压器:45kg	35kV及以下电压电缆、发电机等

产品试验原理

　　超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法，可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

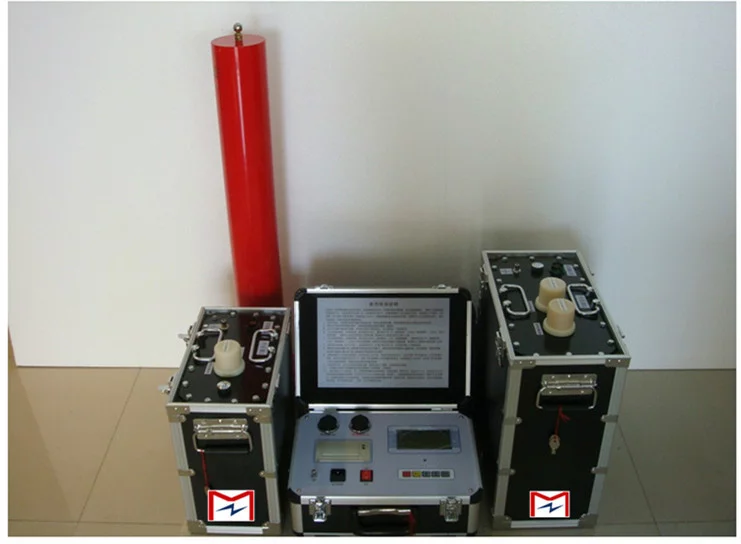

产品相册

简单"故障"排除

　　1、电源开关打开时，控制箱上的数显表不亮

　　请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换新管。

　　2、若打开电源开关，数显表亮，高压显示灯(绿)不亮，加不上高压。

　　① 故障显示"回零"灯亮

　　没有回零位，请逆时针转动高压输出调整钮和微调旋钮回到零位上至"回零"灯灭，即可加高压。

　　② 故障显示"其它"灯亮有两种现象，1、接地保护，2、断线保护

　　a. 可能接地线未接好，或地线不可靠接地。请接好可靠的地线，关闭电源，重新启动。

　　b.可能为连接控制箱与高压塔的电缆未接好，接好电缆请关闭电源，重新启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头，关闭电源，重新启动。

　　C.可能控制箱内某一线头脱焊断开，请重新焊接好，关闭电源，重新启动。

　　3、一切正常，但在未升到额定输出电压的 过程中保护

　　①故障显示"过流"灯亮

　　a. 试品短路，或泄漏电流过大。

　　b. 大电容负载时，升压过快。关闭电源，重新启动，减慢升压速度。

　　② 故障显示"过压"灯亮

　　过压保护整定旋钮未置于最大处，请顺时针旋转到最大处，关闭电源，重新启动。

　　4、当试品高压下发生短路时，由于短路电流大，有可能把所有的故障显示灯均点亮，，这属正常，请排除试品故障后重新启动。

　　5、试品故障排除后，故障显示灯依然亮，加不上高压。

　　电源开关兼为故障保护重置开关，请关闭电源开关，重新启动，即可升压。

　　6、如发现电压表数字波动很大时，请查连接电缆线两头航空插头7脚屏蔽网头和中心屏蔽线头是否脱焊断开，如断开请焊接好。
