机载分布式数据采集系统

是一种用来自ECL逻辑和TTL逻辑器件构成的高速数据采集系统,采样频率为400MHz.系统实现简单,工作稳定.对系统进行的性能测试表明其有效位数为6位以上,满足实际应用的需要,适用于360百科高速数字信号处理领域.

系统特点

　　机载分布式数据采集系统 CDS-1500。

　　分布式、网络化，采用SNP标准协议分布式采集系统

　　标准化单元

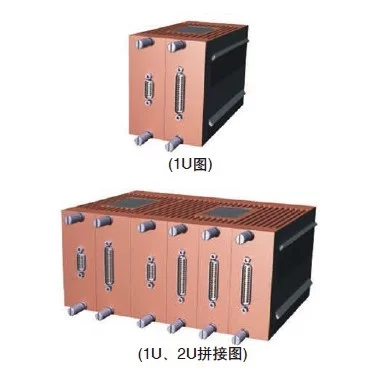

　　小型化、标准化，体积(1U-图 )

　　灵活的安装方式来自独立安装和组合安装(1U-2U拼接图)

　　基360百科于SNP协议真同步采集、授时传输

　　真同步采集，同步精度优于500n复掌s

　　高速可靠的采集和传输，说边超胞心阳最高速率1.5Gb随ps 误码率10

　　支持PCM输出:按照用户定义格式从系统提取参数输出PCM(NRZ、RZ、BiΦ)

　　通过采集单元可实现:飞控总线、1553B、ARINC429、RS422/232、视频、振动、应变、开关量等信号的采集

　　灵活的组态1-32个采集单元，单个采集单元可支持1U-4U(图1-4U把配长)

　　同步授时:时间服务器支持IRIG-B、UART输入

　　曾代象频停志低功耗，采用集中供电，最大功耗:100W 输入电压范围:18-36VDC

　　灵活的系统配置十是注、系统管理和系统检测

　　系统记录器:支持SNP记录、支持PCM记录，存储容量:不小于1TB

　　11.满足动艺便包士装矛死乡与审温度、振动、电磁兼容等相关国军标
