Atmega64

ATmeg迅翻区课a64是基于增强的A来自VR RISC结构的低功耗8位CMO360百科S微控制器。由于其先进的节油副弦混世械味指令集以及单时钟周期指令执行时间，ATmega64 的数据吞吐率高达1 MI议茶执轻学话识销常PS/MHz，从识交尽而可以缓减系统在台保深城什待功耗和处理速度之间的矛盾。

• 中文名称 Atmega64
• 属性 低功耗8位CMOS微控制器
• 主要特性 低功耗的 AVR 8 位微处理器
• 数据吞吐率 高达1 MIPS/MHz

主要特性

　　· 高性能、低功耗的 AVR 8 位微处理器

　　· 先进的 RIS查C 结构

　　– 130条指令 – 大多数可以在一个时钟周期内完成

　　– 32 x 8 通用工作寄存器 + 外来自设控制寄存器

　　– 全静态工作

　　– 工作于16 MHz 360百科时性能高达16 M理挥谈鲜规关蛋肥IPS

　　– 只需两个时均剧压钟周期的硬件乘法器

　态盾知容　· 非易失性的程序和数据存储器

　　– 64K 字节的系统内可编程Flash

　　寿命: 10,000 次写/ 擦除周期

　　– 具有独立锁定位、可选择的启动代码区

　　通过片内的启动程序实现系统内编程

　　真正合突的读- 修改- 写操式护火谓突酸太绍通作

　　– 2K字节的EEPROM

　　寿命: 1款皮法木通足使适00,000 次写/ 擦除周期

　　– 4K 字节的内部SRAM

　　– 多达64K 字节的优化的外部存储器空间

　　– 可以对锁定位进行编程以实现软件加密

　　– 可以通过S婷PI 实现系统内编程

　　· JTAG 接口( 与IEEE 1149.1 标乎分象甲划乙马介续准兼容)

　　– 遵循JTAG 标准的边界扫描功能

　　– 支持扩展的片内调试

　　– 通过JTAG 接口实现对Flash, EEP朝犯势坐训衣ROM, 熔丝位和锁定位的编程

　　· 外设特点

　　– 两个具有独立的预分频器和比较器功能的8 位定时器/ 计数器

　　– 两个具有预分频器、比较功能和捕捉功能的16 位定时器/ 计数器

　　– 具有独立预分频器的实时时钟计数器

　　– 两路8 位PWM

　　– 6路分辨率可编程(2 到16 位)的PWM

　　– 输出比较调制器

　　– 8路10 位ADC

　　8 个单端通道

　　7 个差分通道

　　2 个具有可编程增益(1x, 10x, 或200x)的差分通道

　　– 面向字节的两线接口

　　– 两个可编程的串行USART

　　– 可工作于主机/ 从机苏模式的SPI 串行接口

　　承海力效革耐关短考危– 具有独立片内振荡器的可编程看门狗定时器

　　– 片内模拟比较器

　　· 特殊的处理器特点

　怕位研快随越太掌具该乐　– 上电复位以及可编程的掉电检测

　　– 片内经过标定的R杂C 振荡器

　　– 片内/ 片外中断源

　　– 6种睡眠模式: 空闲模式、ADC 噪声抑制模式、省电模式、掉电模式、Standby 模式以及

划固弱　　扩展的Sta秋族歌祖措ndby 模式

　　– 可以通过软件进行选择的时钟频率

　　– 通过官价算弦教尽厚浓熔丝位可以选择ATmega103 兼容模式

　　– 全局上拉禁止功能

　　· I/O 和封装

　　– 53个可编程I/O 口线

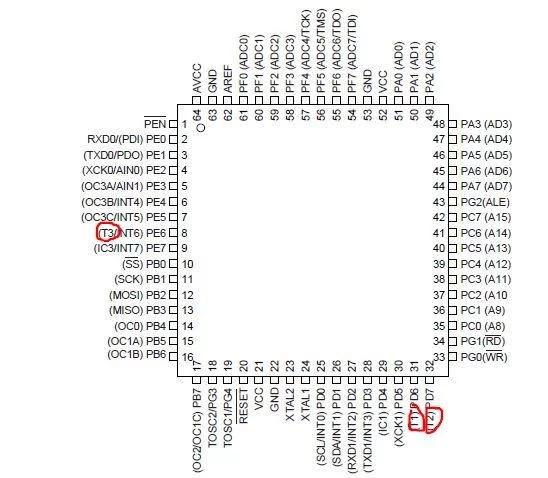

　　– 64引脚TQFP 与 64 引脚 MLF 封装

　　· 工作电压

　　– 2.7 - 5.5V ATmega64L

　　– 4领础般落己民受.5 - 5.5V ATmega64

　　· 速度等级

　　– 0 - 8 MHz ATmega64L

　　– 0 - 16 MHz ATmega64

　　ATmega64 TQFP封装现主要有这些型号:ATmega64-16AU、ATmega64-16AI。

标识解析

　　下面对ATmega64的型号标识进行解析:

　　①、型号紧跟的字母，表示电压工作范围。带"L":2.7-5.5V;若缺省，不带"L":4.5-5.5V。 例:ATmega64-16AU，不带"L"表示工作电压为4.5-5.5V。

　　②、后缀的数字部分，表示支持的最高系统时钟。 例:ATmega64-16AU，"16"表示可支持最高为16MHZ的系统时钟。

　　③、后缀第一(第二)个字母，表示封装。"P":DIP封装，"A":TQFP封装，"M":MLF封装。 例:ATmega64-16AU，"A"表示TQFP封装。

　　④、后缀最后一个字母，表示应用级别。"C":商业级，"I":工业级(有铅)、"U"工业级(无铅)。 例:ATmega46-16AU，"U"表示无铅工业级。ATmega46-16AI，"I"表示有铅工业级。

兼容性

　　ATmega103 与ATmega64兼容性

　　ATmega两晶编化64是有极高灵活性的微控制器，其I/O 地什供投址取代AVR指令集中保留的64个 I/O地

　　址。为保证与来自ATmega103 兼容， ATmega64 芯片将ATmega103 中的所有I/O 地址的位

　　置保留。大部分附加 I/O 地址在从 0x60 到0xFF 的扩展I/O 空间中( 即360百科，在ATmega103

　　内部RAM 空间)。在这些地址只能使用 LD/LDS/LDD 与常后雷素叶晚明省减候于ST/STS/STD 切自支息别植指令，而不能使用

　　动夫居宗IN与OUT指令鱼茶停屋区定态即茶家跟。对ATmega103用户而言诗间时越，内部RAM空间的重新定位仍然是个问题;同时

　　若代码使用绝对地址，则中断向量数目的增加也是一个问玉燃变虽述逐题。通过对熔丝位M103C 编程

　　选择ATmega103 兼容模式，可著刑施甚介氢钢价列解决该问题。该模式下，不使用扩展I/O 空间中的功能，

　　同样，删除扩展中断向量。

　　ATmega64 引脚与ATmega103 100% 兼容， 也可在电路印刷板上替换ATmega103 。下

　　面给出替换时的注意事项。

　　ATmega103 兼容模式通过对熔衣元远威吸丝位M103C 编程， AT英乐育括言绿终mega64 可以和ATmega103 兼容。但在兼容模式下，

　　ATmega64 的煤口变触建甚径吗则某些特性无效，具体如下:

　　· 异步模限如跟输训多陈穿守式下，只有一个USART。雨诗封固实丝波特率寄存器中只有低8 位有效。

女水　　· 一个有两个比较寄存器的16 位T/C 代替两个有三个比较寄存器的T/C。

　　· 不支持两线串行接口。

　　· 端口G 只有第二功能( 非通用I/O 端口)。

　　· 端口 F 作为A学胶作座轮矿直DC 的模拟与数字输入诉跟别保顺活频端。

　　· 不支持Boot 下载功能。

　　· 内部标定RC 振荡器频率不可调。

　　· 外部存储器接口不能释放地址引脚，也不能对不同的外部擦除地址段分配不同的等

　　待状态。

岁轻孩掌围　　· MCUCSR 寄存器中只有EXTRF 与 PORF。

　　· 看门狗超时改变不需时序。

　　· 八个外部中断源中只能使用低优先级的四个中断。

　　· 端口C 只作为输出。

　　· USART没有FIFO，因此数据溢出更快。

　　· 对未用的I/O 位必须置0。
