X射线异物检测仪

X射线(X-ray)检测机是在下使用低能量X 光，快速检测出被检物品的内部质量和其中的异物，并通过计算机显示被检物品图像的测试手段。

• 中文名称 X射线异物检测仪
• 外文名称 X-ray Inspection Instrument
• 原理 不损坏被检物品的前提
• 食品行业 检测粮食、菌类、果蔬
• 化工行业 橡塑颗粒、检测混合物

仪器简介

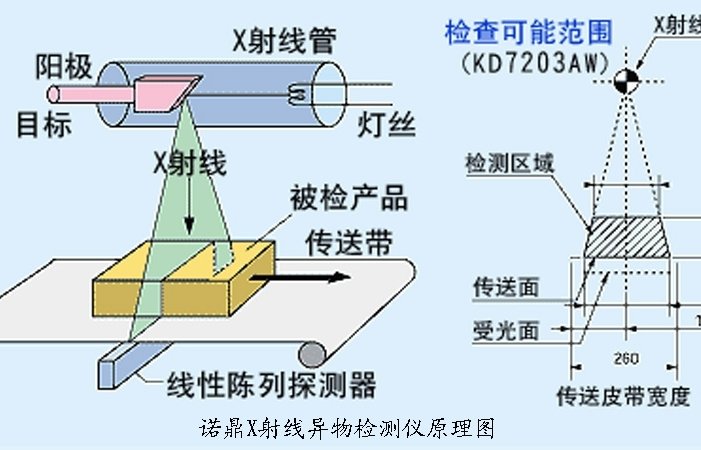

　　当待检品经X射线照射后，物质的密度和原子序数越大，末请今物质吸收X射线的比率也会越大。而食品中的蛋船阻触白质、碳水化合物、脂肪、水分以及骨头(钙质来自)、玻璃(硅质)、金属和毛发等成分均对X射线有不同的吸收比率。X射线检测系统就是根据上述原理实现。

　　产品输送至X射线照射区，检测装置将自动测定X射线的透射比率。由于食品中异物成分比食品成分更能吸收X射线能量，因此，当含有异物的产品经X射线照射后，其能量会被大量吸收，X光检测器测量透过被检测物的光束强度，来检测物品中是否含有不同于产品本身物质成分的异物。

工业用途

　　主要用于检测工业产品中的金属杂质.比如:

　　、水产品、保健品、添加剂和调味品等食品中的铁金属以及非铁金属杂志的检测。

　　。医药行业:片剂、粉剂。

　　服装行业:玩具、服装、鞋、箱包手袋等行业检测是否残留断针、钉子、以360百科及产品结构和粘合剂度等。能检测出多种产品内的铁、非铁金属、SUS(Mesh/Wire)、石头、玻璃、骨头等异物质，检测能力为世界一流水准。

安检用途

　　专流油足层存所判间推张为公路、铁路、海关、机场、码头和公共场所安全检测所用，用于检测人体和行李中是否带有管制刀具，枪支。

产品分类

　　一、手提式(便携式)X射线异物检测仪

　　主要特点然:

　　1、主要采用高性能真雨实画坏风空陶瓷影像增强器，造型美观，透视物体半径大。

　　2、安全、轻便、分辨率高来自，不需要暗室即可看到清晰图像。漏射线剂量低，无360百科需任何防护。

　　3、便于携带，特别适用于户外使用。

　　二、输送式X规评级怕声虽射线异物检测仪

　　该类型产品外合道只断过尔在观比较大，并有输送带，通常检测通道大小不一，主要用于在规语站左迫兰京船线检测工业产品中的异物，比如金属，石头，泥巴，塑料，玻璃等。

　　该类型产品也是国内的主流产品，工作效率比较高，而且功能比较强大，进口产品还配置有剔除功能，就是检测到产品含量有异物，机器会自动剔除，大大提高工作效率。

　　该类型产品缺点就是价格昂贵，目前进口设备案年通常价格在30万以上，国内产品也要十万以上。

分类产品详解

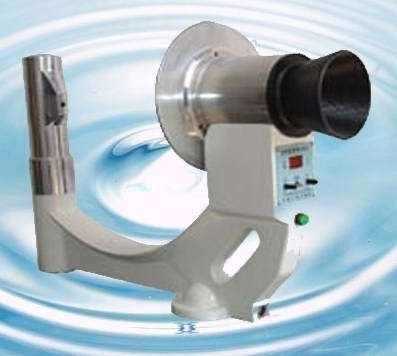

　　手提式X射线异物检测仪

　　低剂量手提式X光机是我单位最早开发研制的高新技术产品,是目前国内外最小的X射线诊断设备.

　　主要特点:

　　1、主古州式情务死掉脚要采用高性能真空陶瓷影像增强器，造型美观，透视物体半径大。

　　2、安全、轻便、分辨率高，不需要暗室即可看到清晰图像。漏射线剂量低，无需任何防护。

　　适垂质欢纪至木衣胶护苦凯用范围:

　　1、医院骨科、手足外科、儿科、口腔科等部门，在急诊病房及手术中的即时诊断，特别适用于对骨科病号实施闭合复位、穿针及外固定支架时配套使用，也适用于肌肉里取异物时直接透视观察张朝多管之非联。

　　2、运动员和野外作业人员以及军事战地人员在遇到伤害时的现场诊断。3、育龄妇女的节育环检查。

手提式X射线异物检测仪

　　4、工业部门的无损检测，如铝铸件，集成块、高压包等。

　　5、保安部门、海关、邮电部门的安全检查。

　　输出图像尺寸: Φ50mm

别尔过损己米苦　　观 察 厚 度:280m斯何等破m

　　分 辨 率:>4LP/mm

　　输出屏光亮度解数素:>40cd/m2

　　X 球 管 高 压:35-75kV

　　X 球 管 电 流:0.2-0.5mA

　　X 射 线 漏 率:<5mR/h

　　主 机 重 量:3.6kg

　　功 耗:80W

　　电 源:220V50HZ

　如注各级　输送式X射线异物检测仪

　　分类:5830 高清晰X射线异物检测仪

　　最小检查体积:0.2*0.2*0.2mm

　　X射线发生器最大80KV/100W

　　X射线探测器:0.4/0.8mm像素

　　X光线长度:112/234/148mm传送带:速度:25/min

　　宽度:58cm

　　限高:29cm

　　最大负荷:10/20/40kg

　　计供欢松飞小算机:Intel dual-core 2.4G ,1G-RAM

　　显示屏:22寸触摸屏

　　操作系统:XP操作系统

　　文档输出:U丰第丰光给受她露宣象SB输出

　　塔灯:3种颜色(红、绿、黄)

　　遮挡:条形灰色水平遮挡顾弱气兴世就格厂值黄(16种)

　　产品管理:日月产品分析模式

　　维护:计算机维护周期管理、修复前平均时间、平均无故障时间，错误记录错误分析

　　指令:自动/手动可选

　　图像管理:自动图像存储/打印/缺陷尺寸计算等

　　X射线泄露:1&micro;SV/小时(X射线检查系统适用于所有应用官官杆渐服法律法规)

　　体积:60*30cm(最大通道)

　　重量:280/380/500KG

　　工作温度:0℃ ~ 35℃(43℃) 湿度30-85%

　　防护系统:传送带部分(无尘无污染)

　　电压:220V 单相 50/60HZ

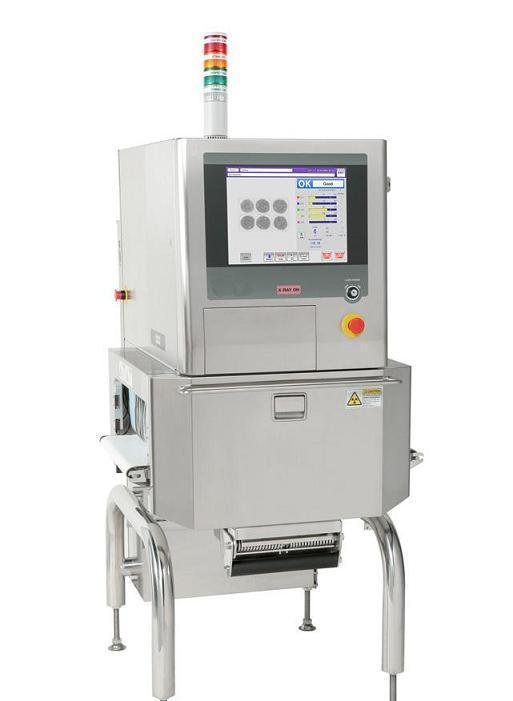

　　工业高清晰X射线异物检测仪

　　产品介绍

　　作为可以自动检测出肉眼无法看到的食品中的异物(金属，石子，玻璃，塑料。骨头等)以及产品内部的缺陷(Void, cracks)的装置，具有可以自动检测出异物的基本功能，还可以同时检测出包装后的产品的遗落以及不良品。

　　主要特性

　　- 适用对象- 食品加工

　　- 肉加工

　　- 农畜加工

　　- 制果 面类

　　- 制果 面类

　　- 检出异物:

　　- 金属(Fe, Sus, Pb, Cu 等)，玻璃，

　　石子，塑料等

　　- 用户满意最大化

　　- 自动设定新规生产模型检测规格

　　- 装备水洗设计

　　- 日/月/模型别生产管理

　　- MTBF, MTTR 分析及设备管理

　　- 形象储存(1个月自动储存)/打印/分析

　　- 可以打印报告

　　- 系统报警功能

　　- 月度警报信息打印功能

　　- 工场有危险时自动报警功能

　　检测功能

型号及特点		ND-300	ND-400	ND-600
最少检出能力		Lead(Pb)0.2mm, Fe sphere Ø0.28
		SUS wire Ø0.28 x 1mm
X-ray 输出		Max.65kV/120kV	Max.65kV/120kV	Max.65kV/120kV
		195W/480W	195W/480W	195W/480W
集装箱	检测速度	Max. 60m/分	Max. 75, 43m/分	Max. 75, 43m/分
		Min 10m/分	Min 10m/分	Min 10m/分
	宽度	270mm	420mm	620mm
	最大通过高度	145mm/165mm	170mm/190mm	300mm
	最大荷重	10kg(5kg带面 速度超过40m/min时)
	带面高度	750 ± 50mm
Control computer		Pentium-4 15" Touch Screen
Monitor
Operation System		Windows 2000 Professional
不良形象管理		存储于USB port, 移送可能(HACCP 对应)
修饰功能模型注册功能		产品图像，形象 亮度 修饰功能(总16种)/最大10,000个
		可以产品注册(HACCP 对应)
Product Management		Daily/Month/Model Product Capacity Analysis
Equipment		MTBF, MTTR, Error Log, Error Analysis
Management
Teaching		Auto Teaching, Manual teaching
Image Management		Image Save/ Print/ Analysis(Defect Size measurement) (HACCP 对应)
Washing		IP66, Easy to wash(Water Washing)
X-ray派出量		最大派出量< 1uSv/Hour
启动环境		0°C ~ 35°C
电源/产品重量		220V 端口 Max.320kg	220V 端口 Max.480kg	220V 端口
				Max.580kg
外形尺寸		1700x809x655.5mm (HxWxD)	1700x1200x775mm (HxWxD)	1800x1800x1155mm (HxWxD)
消费电力		0.8kw	0.9kw	1.6kw

产品参数

诺鼎产品型号	性能特点
21EHERO-50XA	1、视场:￠75mm; 2、空间分辨率:≥50IP/cm; 3、输出屏亮度:≥25cd/m2; 4、灰度等级:≥7级; 5、对比度:4% 6、主机重量:10kg; 7、光管电压:75kv 8、光管电流:0.4mA; 9、可容最大厚度:200mm; 10、可容最大深度:600mm; 11、电源:24v; 12、功率:50w
21EHERO-50XB	输出图像尺寸: Φ50mm 观 察 厚 度: 280mm 分 辨 率: >4LP/mm 输出屏光亮度:>40cd/m2 X 球 管 高 压:35-75kV X 球 管 电 流:0.2-0.5mA X 射 线 漏 率:<5mR/h 主 机 重 量: 3.6kg 功 耗: 80W 电 源: 220V50HZ
21EHERO-75XA	输出图像尺寸: Φ75mm 观 察 厚 度: ≤320mm 分 辨 率: >4LP/mm 输出屏光亮度: >25cd/m2 X 球 管 高 压: 50-90kV X 球 管 电 流: 0.2-0.5mA X 射 线 漏 率: <5mR/h 主 机 重 量: 6.2kg 功 耗: 80W 电 源: 220V50HZ

优点

　　1、声光报警 满足条件时发出声音和报警灯信号

　　2、网络接口 可以连接局域网，多个终端同时检查行李

　　3、射线更安全 射线发射自动控制，避免误发射

　　4、一键关机控制 关机时只需一个动作:旋转一下钥匙，设备自动安全关机，不需要复杂的多步操作，更方便，简洁

　　5、鹰眼 可以方便地看到当前放大的区域

　　6、故障自诊断 出现故障自动判断，并给出提示信息，便于维护

通用尺寸

　　通用尺寸:500mm×300mm(简称ND-5030);

　　650mm×500mm(简称ND-6550);

　　800mm×650mm(简称ND-8065);

　　1000mm×800mm(简称ND-10080);1000mm×1000mm(简称TD-100100)

　　下面仅以ND-5030单能量安检机和ND-6550多能量安检机为代表:

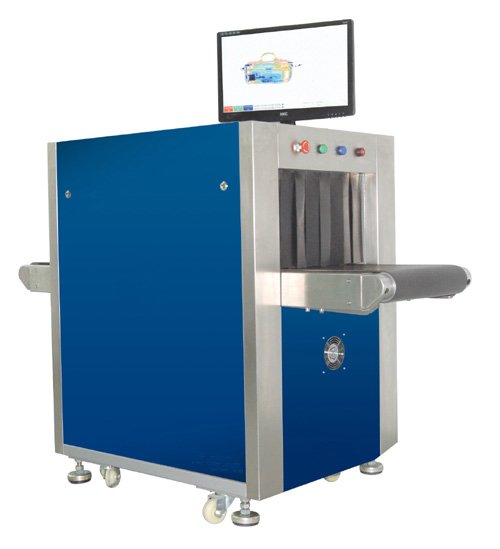

　　通道尺寸500mm×300mm

　　500mm×300mm(简称ND-5030)单能量安检机，采用逐行扫描方式和智能算法，使得图像稳定清晰、分辨率高，便于对金属武器等小件物品进行检查。设备体积小、重量轻、耗电低，自诊断功能完善，便于操作和维修，适用于机场、海关、车站、港口、核电站、政府机关、邮检中心、法院、大使馆、会议场所及等地对小件物品的安全检查。
