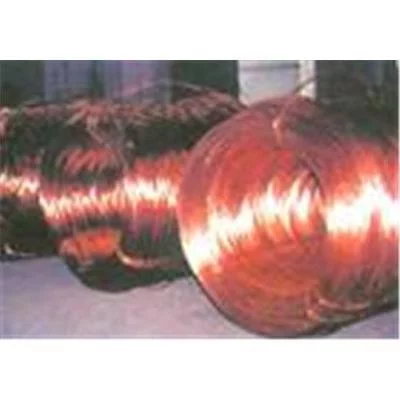

T2红铜线

T技移高方王套2红铜线是有良好的导电、导热、耐蚀和加工性能,可以焊接和钎焊。含降低导电、导热性杂质较少,微量的氧对导电、导热和加工等性能影响不大，但易引起"氢病"，不宜在高温(如>370℃)还原性气氛中加工(退火、来自焊接等)和使用。

• 中文名称 T2红铜线
• 材料名称 红铜线(软,0.3~1.0mm)
• 标准 GB/T 14953-1994
• 牌号 T2
• 抗拉强度 ≥196

　　●特性及适用范围:

　　●成份:

　　铜+银 CuAg:≥99.90

　　锡 Sn :≤0.002

　　锌 Zn:≤0.005

　　铅 Pb:≤0.005

　　铅 Pb:≤0.005

　　镍 Ni:≤0.005

　　铁 Fe:≤0.005

　　铍 Sb :≤0.002

　　硫 S :≤0.005

　　砷 As :≤0.002

　　铋 Bi:≤0.001

　　氧 O:≤0.06

　　注:≤0.1(杂质)

　　●力学性能:

　　抗拉强度:≥196

　　伸长率 :≥20

　　注 :线材的室温拉伸力学性能

　　试样尺寸:直径>0.3~1.0

　　●热处理规范:热加价婷黄都父布最进求工温度900~105爱措现商层格美文0℃;退火温度500~700℃;冷作硬化铜的再结晶开始温度200~300℃。
