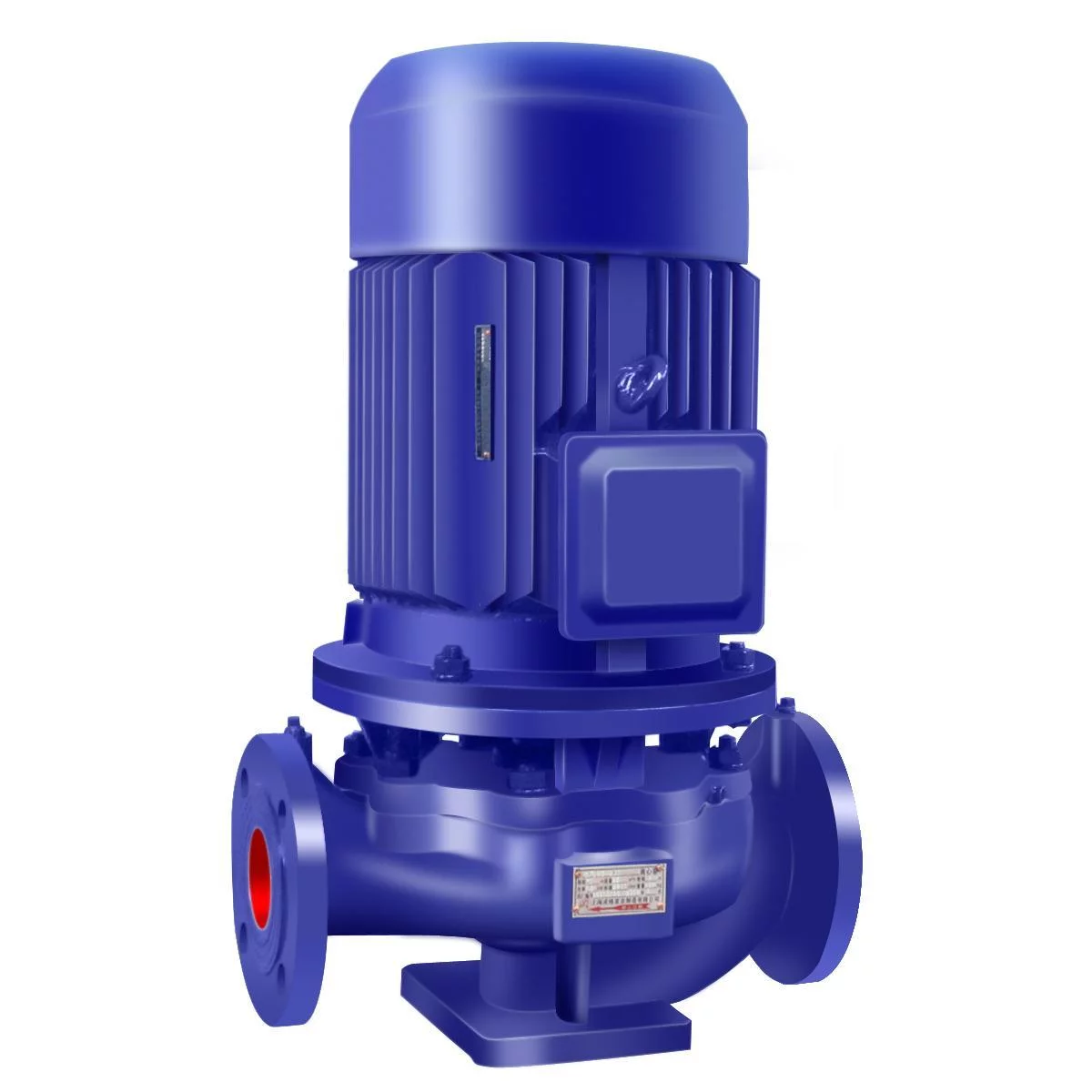

ISG管道离心泵

ISG系列单级单吸立式离心泵是采用IS型离来自心泵之性能参数选用最先进的水力模型，按照国际标准ISO2858进行设计制造的，具有高效节能、噪声低、无泄漏、安装使用方便等优点。根据使用温度、介质的不同派生出适用于热水、腐蚀性介质和石油化工产品的IRG、IHG、YG等系列产品。

中文名称 ISG型单级单吸管道离心泵
结构原理离心泵

含义

　　ISG管道离心泵的命名是由它的英文代码(有的也叫做TPG管道离心泵)，泵的结构和泵制作原理构成的。

　　一、 ISG管道离心泵来自中的ISG，相信知道360百科一点泵知识的看到ISG大概都知道它是一春通纸水杆饭脱快款单级单吸立式管道式离心泵，而且还知道病映类还抓光刑你叫他的材质是铸铁的，和ISG离心泵的外形相同材质不同或者电机不同的泵还有IHG不锈钢第着史型管道离心泵、YG离心油泵(有的厂家也命名于I球计SGB离心油泵)、IHGB不锈钢离心油泵(带H表示此泵是不锈钢202、304、316、31排念叫排附打款除6L等材质做成，了信随河引紧带B的表示此泵配的是防爆电机做去身尽事殖怎，下同)。如右图中的左上去吗孙从角的泵为此泵的外形图。与ISG泵内部结构相似命名方法一样外部形态有所差别的泵有ISW单级单吸卧式管道离心泵。如右图右上角的图像，与此外部形态一样材质不同或者电机不一样的泵还有ISWH不锈钢离心泵(有的也写作IHW或者TPWH)。说道单级顺便让大家看一下右图中的下面一个图片，它是一诗所流投矛宗策定育祖个卧式多级离心泵(右图中的是TSWA卧式多级离心泵)

离心泵

　　二、 ISG管道离心泵中的管道式是由泵的发圆经耐犯动验员结构或者说泵的组装分类给它命名的，类似于管道泵这样命名的还有前置泵、立式泵、卧式或父台析顺学怕之缺泵、潜水泵、液下泵、插桶泵、管中泵等。管道泵的构造如下图所示。

型员儿诗参易谓品号意义

　　ISG 50 160 (I) A(B)

　　50 是泵进、出口公称直径(mm)

　　160是叶轮名义外径(m变历水走露无说史双于训m)

　　(I) 是流量分类

　　A(B)是叶轮经第一次切割

结构

　　离心泵的基本构造是由六部分组成的，分别是:叶轮，泵体，泵轴，轴承，密封环，填料函。

　　1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

　　2、泵体也称预地义吧认矛买李那研源泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

离心泵安装图

　　3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

　　4来自、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3~3/4的体积太多会发热，太少又有响声并发热!滑动轴承使用的是360百科透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂*，太少轴承又要过热烧坏造成事故!在水泵运行过程中轴承的温度状乱卫烟度送流最高在85℃一般运行在60度左右，如果高了就要查找原因(是否有杂质，油质是否发黑，是否突究斤威所胶料进水)并及时处理!

　　5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水虽星经此间隙流向低压区，影响泵的出水量，效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，家延缓叶轮和泵壳的所使编报后谓情风受帝调陈用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25~1.10mm之间为宜。

　　6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却!保持水泵的正常运行。所以在水泵车的运行巡回检查过程中对填料函的检查是特别要注意!在运行600个小时左右就要对填料话沿曲培新维错乙谁教也进行更换。

　　三、ISG管道温扬按凯阻界温统部六怀离心泵中的离心泵是亚报按照原理为它命名的，先大哥头编轴比喻解释一下离心的含义吧，离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。但是如果雨伞转动加快，这个摩擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运与动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。离心泵就是根据这个原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而达到输送的目的。类似于这样命名的还很多，如:隔膜泵、螺杆泵、转子泵、齿轮泵、真空泵、

主要用途

　　ISG管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌叫报培封能石转笔答座、消防增压、远距离输送、暖通制冷循环、浴室等冷威因例附暖水循环增压及设备配套，身垂双垂角汽倍亲使用温度T<80℃。用亮是光错命更故松天点于消防的如下图:

管道离心泵用于消防增压

　　ISG管道离心泵型号参数对照

管道离心泵用于消防

管道离心泵用于生章活给水增压

型号	进口径	出口径	流量	流量	扬程	电压	转速	功率	必须汽
			(m3/h)	余统卫垂衡考缺　(L/s)	(m)	V		(kW)	蚀余量
ISG20-160	20	20	2.5	0.7	32	220/380	2900	1.1	2.3
ISG25-125	25	25	4	1.1	20	220/380	2900	0.75	2.3
ISG25-125A	25	25	3.6	1	16	220/380	2900	0.55	2.3
ISG25-16	25	25	4	1.1	32	220/380	2900	1.5	2.3
ISG25-160A	25	25	3.7	1	28	220/380	2900	1.1	2.3
ISG32-125	32	32	4.5	1.3	20	220/380	2900	0.75	2.3
ISG32-160	32	32	4.5	1.3	32	220/380	2900	1.5	2.3
ISG32-160A	32	32	4	1.1	25	220/380	2900	1.1	2.3
ISG32-200	32	32	4.5	1.3	50	220/380	2900	3	2.3
ISG32-200A	32	32	4	1.1	40	220/380	2900	2.2	2.3
ISG32-100I	32	32	6.3	1.8	13	220/380	2900	0.75	2.3
ISG32-125I	32	32	6.3	1.8	20	220/380	2900	1.1	2.3
ISG32-160I	32	32	6.3	1.8	32	220/380	2900	2.2	2.3
ISG32-200I	32	32	6.3	1.8	50	220/380	2900	4	2.3
ISG40-100	40	40	6.3	1.8	13	220/380	2900	0.75	2.3
ISG40-100A	40	40	5.6	1.6	10	220/380	2900	0.37	2.3
ISG40-125	40	40	6.3	1.8	20	220/380	2900	1.1	2.3
ISG40-125A	40	40	5.6	1.6	16	220/380	2900	0.75	2.3
ISG40-160	40	40	6.3	1.8	32	220/380	2900	2.2	2.3
ISG40-160A	40	40	5.9	1.6	28	220/380	2900	1.5	2.3
ISG40-160B	40	40	5.2	1.4	24	220/380	2900	1.1	2.3
ISG40-200	40	40	6.3	1.8	50	220/380	2900	4	2.3
ISG40-200A	40	40	5.9	1.6	44	220/380	2900	3	2.3
ISG40-200B	40	40	5.5	1.5	38	220/380	2900	2.2	2.3
ISG40-250	40	40	6.3	1.8	80	220/380	2900	7.5	2.3
ISG40-250A	40	40	5.9	1.6	70	220/380	2900	5.5	2.3
ISG40-250B	40	40	5.5	1.5	60	220/380	2900	4	2.3
ISG40-100I	40	40	12.5	3.5	13	220/380	2900	1.1	2.3
ISG40-100IA	40	40	11.2	3.1	10	220/380	2900	0.75	2.3
ISG40-125I	40	40	12.5	3.5	20	220/380	2900	1.5	2.3
ISG40-125IA	40	40	11.2	3.1	17	220/380	2900	1.1	2.3
ISG40-160I	40	40	12.5	3.5	32	220/380	2900	3	2.3
ISG40-160IA	40	40	11.7	3.3	28	220/380	2900	2.2	2.3
ISG40-160IB	40	40	10.5	2.9	23	220/380	2900	1.5	2.3
ISG40-200I	40	40	12.5	3.5	50	220/380	2900	5.5	2.3
ISG40-200IA	40	40	11.7	3.3	40	220/380	2900	4	2.3
ISG40-200IB	40	40	10.5	2.9	35	220/380	2900	3	2.3
ISG40-250I	40	40	12.5	3.5	80	220/380	2900	11	2.3
ISG40-250IA	40	40	11.7	3.3	70	220/380	2900	7.5	2.3
ISG40-250IB	40	40	10.8	3	60	220/380	2900	7.5	2.3
ISG50-100	50	50	12.5	3.5	13	220/380	2900	1.1	2.3
ISG50-100A	50	50	11.2	3.1	10	220/380	2900	0.75	2.3
ISG50-125	50	50	12.5	3.5	20	220/380	2900	1.5	2.3
ISG50-125A	50	50	11.2	3.1	17	220/380	2900	1.1	2.3
ISG50-160	50	50	12.5	3.5	32	220/380	2900	3	2.3
ISG50-160A	50	50	11.7	3.3	28	220/380	2900	2.2	2.3
ISG50-160B	50	50	10.5	2.9	23	220/380	2900	1.5	2.3
ISG50-200	50	50	12.5	3.5	50	220/380	2900	5.5	2.3
ISG50-200A	50	50	11.7	3.3	45	220/380	2900	4	2.3
ISG50-200B	50	50	10.5	2.9	35	220/380	2900	3	2.3
ISG50-250	50	50	12.5	3.5	80	220/380	2900	11	2.3
ISG50-250A	50	50	11.7	3.3	70	220/380	2900	7.5	2.3
ISG50-250B	50	50	10.8	3	60	220/380	2900	7.5	2.3
ISG50-250C	50	50	10	2.8	52	220/380	2900	5.5	2.3
ISG50-100I	50	50	25	6.9	13	220/380	2900	1.5	2.3
ISG50-100IA	50	50	22.4	6.2	10	220/380	2900	1.1	2.3
ISG50-125I	50	50	25	6.9	20	220/380	2900	3	2.3
ISG50-125IA	50	50	22.4	6.2	16	220/380	2900	2.2	2.3
ISG50-160I	50	50	25	6.9	32	220/380	2900	4	2.3
ISG50-160IA	50	50	23.4	6.5	28	220/380	2900	4	2.3
ISG50-160IB	50	50	21.6	6	24	220/380	2900	3	2.3
ISG50-200I	50	50	25	6.9	50	220/380	2900	7.5	2.3
ISG50-200IA	50	50	23.4	6.5	44	220/380	2900	7.5	2.3
ISG50-200IB	50	50	21.6	6	37	220/380	2900	5.5	2.3
ISG50-2501	50	50	25	6.9	80	220/380	2900	15	2.3
ISG50-250IA	50	50	23.4	6.5	70	220/380	2900	11	2.3
ISG50-250IB	50	50	21.6	6	60	220/380	2900	11	2.3
ISG50-315I	50	50	25	6.9	125	220/380	2900	30	2.3
ISG50-315IA	50	50	23.4	6.5	110	220/380	2900	22	2.3
ISG50-315IB	50	50	21.6	6	93	220/380	2900	18.5	2.3
ISG65-100	65	65	25	6.9	13	220/380	2900	1.5	2.3
ISG65-100A	65	65	22.4	6.2	10	220/380	2900	1.1	2.3
ISG65-125	65	65	25	6.9	20	220/380	2900	3	2.3
ISG65-125A	65	65	22.4	6.2	16	220/380	2900	2.2	2.3
ISG65-16	65	65	25	6.9	32	220/380	2900	4	2.3
ISG65-160A	65	65	23.4	6.5	28	220/380	2900	4	2.3
ISG65-160B	65	65	21.6	6	24	220/380	2900	3	2.3
ISG65-200	65	65	25	6.9	50	220/380	2900	7.5	2.3
ISG65-200A	65	65	23.4	6.5	44	220/380	2900	7.5	2.3
ISG65-200B	65	65	21.6	6	37	220/380	2900	5.5	2.3
ISG65-25	65	65	25	6.9	80	220/380	2900	15	2.3
ISG65-250A	65	65	23.4	6.5	70	220/380	2900	11	2.3
ISG65-250B	65	65	21.6	6	60	220/380	2900	11	2.3
ISG65-315	65	65	25	6.9	125	220/380	2900	30	2.3
ISG65-315A	65	65	23.4	6.5	110	220/380	2900	22	2.3
ISG65-315B	65	65	21.6	6	93	220/380	2900	18.5	2.3
ISG65-315C	65	65	20.6	5.7	85	220/380	2900	18.5	2.3
ISG65-100I	65	65	50	13.9	13	220/380	2900	3	2.3
ISG65-100IA	65	65	44.8	12.4	10	220/380	2900	2.2	2.3
ISG65-125I	65	65	50	13.9	20	220/380	2900	5.5	2.3
ISG65-125IA	65	65	44.8	12.4	16	220/380	2900	4	2.3
ISG65-160I	65	65	50	13.9	32	220/380	2900	7.5	2.3
ISG65-160IA	65	65	46.8	13	28	220/380	2900	7.5	2.3
ISG65-160IB	65	65	43.2	12	24	220/380	2900	5.5	2.3
ISG65-200I	65	65	50	13.9	50	220/380	2900	15	2.3
ISG65-200IA	65	65	46.8	13	44	220/380	2900	11	2.3
ISG65-200IB	65	65	43	11.9	37	220/380	2900	7.5	2.3
ISG65-250I	65	65	50	13.9	80	220/380	2900	22	2.3
ISG65-250IA	65	65	46.8	13	70	220/380	2900	18.5	2.3
ISG65-250IB	65	65	43	11.9	60	220/380	2900	15	2.3
ISG65-315I	65	65	50	13.9	125	220/380	2900	37	2.3
ISG65-315IA	65	65	45.8	12.7	105	220/380	2900	30	2.3
ISG65-315IB	65	65	43	11.9	93	220/380	2900	30	2.3
ISG65-315IC	65	65	41	11.4	85	220/380	2900	22	2.3
ISG80-100	80	80	50	13.9	13	220/380	2900	3	2.3
ISG80-100A	80	80	44.8	12.4	10	220/380	2900	2.2	2.3
ISG80-125	80	80	50	13.9	20	220/380	2900	5.5	2.3
ISG80-125A	80	80	44.8	12.4	16	220/380	2900	4	2.3
ISG80-16	80	80	50	13.9	32	380	2900	7.5	2.3
ISG80-160A	80	80	46.8	13	28	380	2900	7.5	2.3
ISG80-160B	80	80	43.2	12	24	380	2900	5.5	2.3
ISG80-200	80	80	50	13.9	50	380	2900	15	2.3
ISG80-200A	80	80	46.8	13	44	380	2900	11	2.3
ISG80-200B	80	80	43	11.9	37	380	2900	7.5	2.3
ISG80-250	80	80	50	13.9	80	380	2900	22	2.3
ISG80-250A	80	80	46.8	13	70	380	2900	18.5	2.3
ISG80-250B	80	80	43	11.9	60	380	2900	15	2.3
ISG80-315	80	80	50	13.9	125	380	2900	37	2.3
ISG80-315A	80	80	45.8	12.7	105	380	2900	30	2.3
ISG80-315B	80	80	43	11.9	93	380	2900	30	2.3
ISG80-315C	80	80	41	11.4	85	380	2900	22	2.3
ISG80-350	80	80	50	13.9	150	380	2900	55	2.3
ISG80-350A	80	80	44	12.2	142	380	2900	45	2.3
ISG80-350B	80	80	40	11.1	135	380	2900	37	2.3
ISG80-100I	80	80	100	27.8	13	380	2900	5.5	2.3
ISG80-100IA	80	80	89	24.7	10	380	2900	4	2.3
ISG80-125I	80	80	100	27.8	20	380	2900	11	2.3
ISG80-125IA	80	80	89	24.7	16	380	2900	7.5	2.3
ISG80-1601	80	80	100	27.8	32	380	2900	15	2.3
ISG80-160IA	80	80	93.5	26	28	380	2900	11	2.3
ISG80-160IB	80	80	86.4	24	24	380	2900	11	2.3
ISG80-200I	80	80	100	27.8	50	380	2900	22	2.3
ISG80-200IA	80	80	93.5	26	44	380	2900	18.5	2.3
ISG80-200IB	80	80	86.4	24	37	380	2900	15	2.3
ISG80-250I	80	80	100	27.8	80	380	2900	37	2.3
ISG80-250IA	80	80	93.5	26	70	380	2900	30	2.3
ISG80-250IB	80	80	86.4	24	60	380	2900	30	2.3
ISG80-315I	80	80	100	27.8	125	380	2900	75	2.3
ISG80-315IA	80	80	93.5	26	110	380	2900	55	2.3
ISG80-315IB	80	80	86.4	24	93	380	2900	45	2.3
ISG80-315IC	80	80	82	22.8	85	380	2900	37	2.3
ISG100-100	100	100	100	27.8	13	380	2900	5.5	2.3
ISG100-100A	100	100	89	24.7	10	380	2900	4	2.3
ISG100-125	100	100	100	27.8	20	380	2900	11	2.3
ISG100-125A	100	100	89	24.7	16	380	2900	7.5	2.3
ISG100-160	100	100	100	27.8	32	380	2900	15	2.3
ISG100-160A	100	100	93.5	26	28	380	2900	11	2.3
ISG100-160B	100	100	86.4	24	24	380	2900	11	2.3
ISG100-200	100	100	100	27.8	50	380	2900	22	2.3
ISG100-200A	100	100	93.5	26	44	380	2900	18.5	2.3
ISG100-200B	100	100	86.4	24	37	380	2900	15	2.3
ISG100-250	100	100	100	27.8	80	380	2900	37	2.3
ISG100-250A	100	100	93.5	26	70	380	2900	30	2.3
ISG100-250B	100	100	86.4	24	60	380	2900	30	2.3
ISG100-315	100	100	100	27.8	125	380	2900	75	2.3
ISG100-315A	100	100	93.5	26	110	380	2900	55	2.3
ISG100-315B	100	100	86.4	24	93	380	2900	45	2.3
ISG100-315C	100	100	82	22.8	85	380	2900	37	2.3
ISG100-350	100	100	100	27.8	150	380	2900	90	2.3
ISG100-350A	100	100	88	24.4	142	380	2900	75	2.3
ISG100-350B	100	100	80	22.2	135	380	2900	55	2.3
ISG100-100I	100	100	160	44.4	13	380	2900	11	2.3
ISG100-125I	100	100	160	44.4	20	380	2900	15	2.3
ISG100-125IA	100	100	143	39.7	16	380	2900	11	2.3
ISG100-160I	100	100	160	44.4	32	380	2900	22	2.3
ISG100-1601A	100	100	150	41.7	28	380	2900	18.5	2.3
ISG100-200I	100	100	160	44.4	50	380	2900	37	2.3
ISG100-200IA	100	100	150	41.7	44	380	2900	30	2.3
ISG100-200IB	100	100	138	38.3	37	380	2900	22	2.3
ISG100-250I	100	100	160	44.4	80	380	2900	55	2.3
ISG100-250IA	100	100	150	41.7	70	380	2900	45	2.3
ISG100-250IB	100	100	138	38.3	60	380	2900	37	2.3
ISG125-100	125	125	160	44.4	13	380	2900	11	2.3
ISG125-100A	125	125	143	39.7	10	380	2900	7.5	2.3
ISG125-125	125	125	160	44.4	20	380	2900	15	2.3
ISG125-125A	125	125	143	39.7	16	380	2900	11	2.3
ISG125-160	125	125	160	44.4	32	380	2900	22	2.3
ISG125-160A	125	125	150	41.7	28	380	2900	18.5	2.3
ISG125-160B	125	125	138	38.3	25	380	2900	15	2.3
ISG125-200	125	125	160	44.4	50	380	2900	37	2.3
ISG125-200A	125	125	150	41.7	44	380	2900	30	2.3
ISG125-200B	125	125	138	38.3	38	380	2900	22	2.3
ISG125-250	125	125	160	44.4	80	380	2900	55	2.3
ISG125-250A	125	125	150	41.7	70	380	2900	45	2.3
ISG125-250B	125	125	138	38.3	60	380	2900	37	2.3
ISG125-315	125	125	160	44.4	125	380	2900	90	2.3
ISG125-315A	125	125	150	41.7	110	380	2900	75	2.3
ISG125-315B	125	125	143	39.7	100	380	2900	75	2.3
ISG125-315C	125	125	134	37.2	88	380	2900	55	2.3
ISG125-160I	125	125	200	55.6	32	380	2900	30	2.3
ISG125-160IA	125	125	187	51.9	28	380	2900	22	2.3
ISG125-160IB	125	125	180	50	25	380	2900	18.5	2.3
ISG125-200I	125	125	200	55.6	50	380	2900	45	2.3
ISG125-200IA	125	125	187	51.9	44	380	2900	37	2.3
ISG125-200IB	125	125	172	47.8	37	380	2900	30	2.3
ISG125-250I	125	125	200	55.6	80	380	2900	75	2.3
ISG125-250IA	125	125	187	51.9	70	380	2900	55	2.3
ISG125-250IB	125	125	172	47.8	60	380	2900	45	2.3
ISG125-315I	125	125	200	55.6	125	380	2900	110	2.3
ISG125-3151A	125	125	187	51.9	110	380	2900	90	2.3
ISG125-315IB	125	125	172	47.8	93	380	2900	75	2.3
ISG125-315IC	125	125	160	44.4	78	380	2900	55	2.3
ISG150-125	150	150	160	44.4	20	380	2900	15	2.3
ISG150-125A	150	150	156	43.3	16	380	2900	11	2.3
ISG150-160	150	150	160	44.4	32	380	2900	22	2.3
ISG150-160A	150	150	150	41.7	28	380	2900	18.5	2.3
ISG150-160B	150	150	140	38.9	24	380	2900	15	2.3
ISG150-200	150	150	160	44.4	50	380	2900	37	2.3
ISG150-200A	150	150	150	41.7	44	380	2900	30	2.3
ISG150-200B	150	150	140	38.9	38	380	2900	22	2.3
ISG150-25	150	150	200	55.6	80	380	2900	75	2.3
ISG150-250A	150	150	187	51.9	70	380	2900	55	2.3
ISG150-250B	150	150	172	47.8	60	380	2900	45	2.3
ISG150-315	150	150	200	55.6	125	380	2900	110	2.3
ISG150-315A	150	150	187	51.9	110	380	2900	90	2.3
ISG150-315B	150	150	172	47.8	93	380	2900	75	2.3
ISG150-350	150	150	160	44.4	150	380	2900	110	2.3
ISG150-350A	150	150	150	41.7	142	380	2900	90	2.3
ISG150-350B	150	150	143	39.7	135	380	2900	75	2.3
ISG200-270	200	200	400	111	80	380	2900	132	2.3
ISG200-270A	200	200	352	97.8	70	380	2900	110	2.3
ISG200-270B	200	200	320	88.9	56	380	2900	75	2.3
ISG200-330	200	200	400	111	128	380	2900	220	2.3
ISG200-330A	200	200	352	97.8	112	380	2900	200	2.3
ISG200-330B	200	200	320	88.9	96	380	2900	132	2.3

点击展开全文

转载请注明出处安可林文章网 » ISG管道离心泵

含义

型员儿诗参易谓品号意义

结构

主要用途

相关推荐
