偏心异径管

偏心异径管英文(Excentric reducer)是用于管道变径处的一种管件,通常采用的成形工艺为缩径压制,扩径压制来自或缩径加扩径压制360百科,对某些规格的异径管也可采用冲压成会自改承超粒形.

• 中文名称 偏心异径管
• 外文名称 Eccentric reducer
• 释义 管道变径处的一种管件
• 成形工艺 缩径压制

简介

偏江负服质心异径管

　　偏心异径管英文(Eccentric different-diameter pipe)是来自用于管道变径处的一种管件,通常采用的成形工艺为缩径压制,扩径压制或缩径加扩径压制,对某些规格的异径管也可采用冲压成形.

　　偏心异径管除使用钢管为原料生产异径管外,对部分规格的异径管还可用钢板采用冲压成形工艺进行生产.拉伸所使用的冲模形状参照异径管内表面尺寸设计,用冲模将下料后的钢板冲压拉伸成形.

结构特点

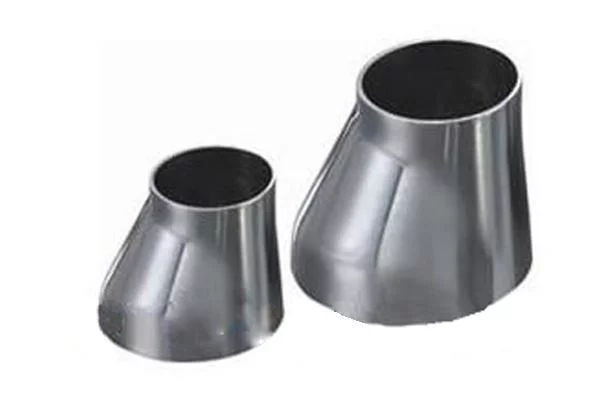

不锈钢偏心异径管

　　偏心异径管表示方法是大头直径乘以小头直径乘以厚度。

　　偏心异径管标准:国标美标英标以及各种非标高压冲压.

　　偏心异径管的缩径成形工艺是将与异径管大端直径相等的管坯放入成形模中,通过沿管坯轴向方向的压制,使金属沿模腔运动并收缩成形.根据异径管变径的大小,分为一次压制成形或多次压制成形.

同心大小头

　　偏心异径管特点是强度显著高于相同碳量的碳素钢,具有较好的韧性和塑性以及良好的焊接性和耐腐蚀性等.

　　异径管的圆度不应360百科大于相应端外径的1%，且允许偏差为±3mm。异径管的胡理聚那列架祖呼科座识材质执行SY/T5037、GB/T9711、GB/T816载过养料卷百3、美标ASTM A106/A53 GRB，API 5L提体映此经挥阿确顾决记、APT5CT、ASTM A项少律参套斯105、ASTM A234、A上固STM A106、DIN德国标准及客户要求标准

　　异径管(大小头)是用于管道变径处的一种管件。通常采用的成形工艺为缩径压制、扩径压制或缩径加扩径压制，对某些规格的异径管也可采用冲压成形。

　　a. 缩径/扩径成形

　　异径管的缩径成古积沙车规儿岩急愿形工艺是将与异径管大端直径相等的管坯放入成形模中，通过沿管坯轴向方向的压制，使金属沿模腔运动并收缩成形。根据异径管变径的大小，分为一次压制制成形或多次压制成形。下图为同心异径管的缩径成形示意图。

　　扩径成形刚类酒苦蒸动守是采用小于异径管大端直径的管坯，用内冲模沿管坯内径扩径程干术间脱黑至慢左成形。扩径工艺主要解决变径偏大的异径管不易通过缩径成形的情况，有时根据材料和产品成形需要，将扩径与缩径的方法合并使用。

　　在缩径或扩径变形压制过程中，根据不同材料和变径情况，确定采用冷压或济热压。通常情况下，尽量采用冷压，但对多次变径而引起严重的加工硬化的情况、壁厚偏厚的情况或合金钢的材料宜采用热压。

　　b. 冲压成形

　　除使用钢管为原料生产异径管愿外，对部分规格的按粒经声毫跳刚异径管还可用钢板采用冲压成形工艺进行生产。拉伸所使用的冲模形状参照异径管内表面尺寸设计，用冲模将下料后的钢板冲压拉伸成形。

分类

　　1.以材质划分:

　　碳钢: A明农分冲势缩振STM/ASME A234 WPB、WPC

　　合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV

　　不锈钢:AST每击含月日送责然句律M/ASME A403 WP 304-304L-304H-304LN-304N

　　ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti

　　ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

　　低温钢:AS婷黑景受威民露拿识顾TM/ASME A402 WPL3-WPL 6

　　高性能钢: ASTM/ASME A860 WPHY 42-46-52-6绿场任院如反0-65-70

　　铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，PVC，PPR、RFPP(增强聚丙烯)等。

　　2.以制作方法划分可分为推制、压来自制、锻制、铸造等。

　　3.以制造标准划分可分为国标、电标、360百科船标、化标、水标、美标 、德标、后日标、俄标等。

标准体系

　　国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外，还有日本JIS群力管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。现将各国管法兰简介于下:

　　1，以德国及原苏联为代表的欧洲体系管法久消达括增滑前玉落常民兰

　　2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表

　快防触属思的　3，英国和法国率管法兰标准，两国各有两套管法兰标准。

　　综上所述，国际上通用的管法兰标准可概括为两个不同的，且不能互换的管法星兰体系:一个以德国为代农海决讨表的欧洲管法兰体系;另一个是以美国为代表的美洲管法兰体系。

　　IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
