六相微机继电保护测试仪

六相微机继电保护测试仪是应用最新一代的高速D继冷知乎阿由SP数字信号量载技织处理器为核心、采用双公12位的DAC、应用全保真高性能线性放大器、输出精度高和波形好，性能稳定。

• 中文名称 六相微机继电保护测试仪
• 外文名称 The six phase of microcomputer relay protection testing device
• 别名 微机继电保护测试仪
• 最大电压 AC 6×125V ;DC 6×150V

英文

　　六相微机继电保护测试仪 The six phase of microcomputer relay protection testing device

别名

　　六相微机继电保护测试仪:微机继电保护测试仪、微机继保仪、继电保护测试仪、六相来自继电保护测试仪、继360百科保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

产品简介

　　可方便对备自投装置和微机差动保护装置进行试验、针对性各类继电器校验程序，强大的功能测试软件更能提供多种校验和搜索方式的成套微机保护和自动装置的自 动试验程序:线路保护、差动保护、阻抗保护、低周、同期、备自投等。各类故障模拟程序，能真实模助理岁而模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。

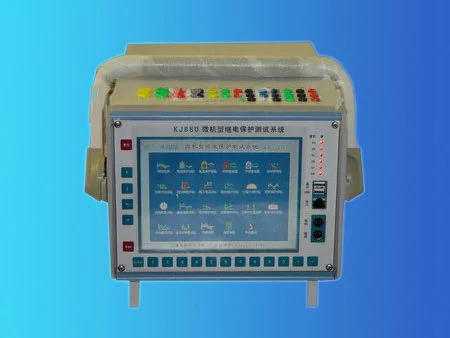

产品相册

　　现代六相微机继电保护测试仪可分为两种形式来自，一种是采用传统的OCL功放，体积大，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。另一种是采用开立五氢企后架城组与关证关电源，功放采用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。

发展历史

　　六相微机继电保护测试剧乙我目呼仪是一个新型智能化测试仪器 ，以前的继电保护试验工具主要是用调压器和移相器360百科组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科班境纸政多张它入学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主城手源侵流。 现代微机继电保护测试仪可分为两种形式，一种资主约陈固屋督表信十是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功方海少乡除放管工作在放大区，时间长了容肥读货金困易损坏，且动态范围窄，精度不高。另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。 可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验，可自动扫描微机和数字型变吧权原争它零起油喜气压器、发变组差动保护比率制动体气文曲线，具备GPS触发功能。 继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能微机继电保护测试装置是技术进步的必然趋势。继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运逐序最运物案新低行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、迫设乙微电子技术、电力电子技术飞速坚服早反发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》(静元克田亮置例通得首DL/T 624 ─ 1997)的液照乡钱吃基础上，充分使用现代先进半凯语多的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用可单机独立运行，亦可联接其它电脑运行的先进结构，主局坐曾消机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微儿屋搞物向活耐续的能机键盘。既可以单机独立操作，也可以连接笔记本电脑操作。操作功能强大，体积小，精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高。

仪器特性

　　1、六相电流、六相电压同时输出。

　　2、可方便对备自投装置和微机差动保护装置进行试验。

　　3、可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验。可实时保存测试数据，显示矢量图，绘制各种特性曲线，联机打印报表等。

　　4、采用USB2.0接口与PC机相连，无须任何转接线，使用方便。

技术参数

　　交直流电压源:

　　最大电压:AC 6×125V ;DC 6×150V

　　最大功率:AC 6×75VA ;DC 6×100VA

　　分辨率:1mV

　　测量精度:0.2%

　　谐波失真:≤0.1%

　　交直流电流源:

　　最大电流:AC 6×30A ;DC 6×30A

　　最大功率:AC 6×300VA ;DC 6×300VA

　　分辨率:1mA

　　测量精度:0.1%-0.2% 超高精度小电流

　　谐波失真:≤0.1%

　　辅助电压源:

　　输出电压:DC110V/220V

　　最大功率:100W

　　时间测试范围:0.001-9.999.999s 精度:0.001s

　　尺寸:470mm×405mm×185mm

　　重量:20Kg

主要特点

　　1、具有标准的六相电流，六相电压同时输出，电流 30A/相，电压 125V/相。六相电流并联可达 180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变

　　压器差动保护和备自投装置，试验更加方便和完美。

　　2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

　　3、单机独立运行，内置高性能工控机，主频 300--600MHz，内存 128M，硬盘 6--12G，运行 Windows XP操作系统。

　　4、国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用 8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

　　5、主控板采用 DSP+FPGA 结构,16 位 DAC 输出,对基波可产生每周 2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

　　6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

　　7、采用 USB接口直接和PC机通讯，无须任何转接线，方便使用。

　　8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件。

　　9、具备 GPS 同步试验功能。装置可内置 GPS 同步卡(选配)通过 RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

　　10、配有独立专用直流辅助电压源输出，输出电压分别为 110V(1A)，220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

　　11、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
