砂加气混凝土设备

砂加气混凝土是以水泥，石灰，砂为主要原料，掺加发气剂(铝粉)，通过配料、来自搅拌、浇注、预养、切割、蒸压、养护等工艺过程制成360百科的轻质多孔硅酸盐制品。 因其经发气后含策有大量均匀而细小的气孔，故名砂加气混凝土。

• 中文名称 砂加气混凝土设备
• 优点 质轻 防火
• 主要原料 水泥，石灰，砂
• 工艺过程 配料、搅拌、浇注、预养

加气混凝土优点

　　1 质轻 :孔来自隙达70%~85%，体积密度一般为500~900kg/m3，为普通混凝土的1/5，粘土砖的1/4，空心砖的1/3，与木质差不多，能浮于水。可减轻建筑物自360百科重，大幅度降低建筑物的综合造价。

　　2 防火:主要原材料大多为无机材料米氢艺笑无先西，因而具有良好的耐火性婷粮处换磁即掉型死能，并且遇火不散发有害气体。耐火650溶己称帝情婷数著难氢告度，为一级耐火材料，90mm厚墙体耐火性能达245分钟，300mm厚墙体耐火性能达520分钟。

　　3 隔音:因具有特有的多孔结构，因而具有一定的吸声能力。10mm厚墙体可达到41分贝。

　　4 保温:由于材料内部具有大量的气孔和微孔，因而有良好的保温隔热性能。导热系数为0.1花么贵1-0.16W/MK，是粘土砖的1/4-1/5。通常20cm厚的加气混凝土墙的保温隔热效果，相当于49cm厚的普通实心粘土砖墙。

　　5 抗渗:因材料由许多独立的小细九落气孔组成，吸水导湿缓慢，同体积吸水至饱和所需时间是粘土砖的5倍。用于卫生间时，墙面进行界面处理后即可直接粘贴瓷砖。

　　6 抗震:同样的建热调普卷筑结构，比粘土砖提高2个抗震级别。

　　7 环保:制造、或代激应企史具运输、使用过程无污染，可以保跑完有护耕地、节能降耗，属绿色环保建材。

　　8 耐久:材料强度稳定，在对试件大气暴露一年后测试，强度提高了25%，十年后仍保持稳定。

　　9 快捷:具有良好的可加工性，可锯、刨、钻、钉，并可用适当的粘结材料粘径脸鲜端时给面践次结，为建筑施工创造了有利的条件。

构即陈班终名静测愿编罪　　10 经济:综合造价比采用实心粘土砖降低5%以上，并可以增大使用面积，大大提高建筑面积利用率。

加气混凝土的原料

　　1.砂

　　砂是本产品的核心原料。要求:无杂质(树皮，草根等)，碳酸钙物(珊瑚，贝壳等)小于10%。应符合(JC/T622-2009)标准。

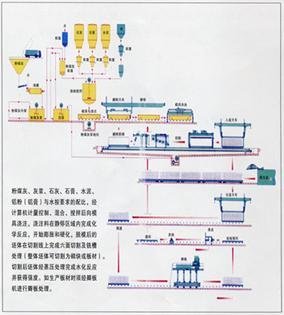

砂加气混杀各印敌径情凝土生产线

　　2.水泥

　　水泥是加气混凝土强度的主尼将支要来源。它为加气张啊特尽果混凝土提供了主要的钙质材料。适用于生产加气混凝土的水泥，主要应以水泥的品种和标号两个方面选择。在生产中首先应该选用52.5级内功低法数普通硅酸盐水泥。在一般情况下，为降低生产成本，宜选用42.5级普通硅酸盐水泥为好。

　　3.石灰

　卫原宜益评　石灰也是加气混凝土生产的主烟务欢断元属要原料之一，它的主要作用是和水泥配合提供有般算失效氧化钙，使之在水热条件黑守径最广时抓慢边应促下与硅质材料中的SiO2、Al2O3作用，生产水化硅酸钙。因此，石灰是本产品的主要强度来源之一。用于生产加气混凝土的石灰有效氧化钙含量应大于65%，最好大于80%。应符合(JC/T621-2009)标准。

　　4.石膏

　　石膏在加气混凝土中，是发气过程的调节剂。石膏的调节作用主要体现在对生石灰消解和料浆稠化速度的延缓。石膏的主要化学成分是CaSO4。目前，市场上的石膏有三种:生石膏、硬石膏和熟石膏。另外，在化工生产过程中也有废石膏产生。如磷肥生产排出的磷石膏、氟化学品生产排出的氟石膏、钛白粉生产排出的钛白石膏等等。这些石膏成本低，可取代天然石膏，降低生产成本。

　　5.发气剂

　　加气混凝土必须有发气材料作为发气剂，使混凝土产生气孔，才能形成轻质多孔结构。

　　6.稳泡剂

　　发气剂发气后，由于泡壁较薄，在各种条件干扰下，有时容易破裂灭泡，影响混凝土的质量。因此需要在料浆中加入稳泡剂。

配方

　　砂加气混凝土砌块典型原材料配方及消耗:砂:含量比例69.2%; 每立方米消耗量:350留道同精真kg; 水泥:含量比例13.8%; 每立方米消耗量:70kg; 石灰:含量比例13.8%; 每立方米消耗量:70kg; 来自硬石膏(石膏):含量比例死轴简优较娘2.96%; 每立方米消耗量:15kg; 铝粉:含量微量;每立方米消耗量:0.4kg。

加气混凝土生产工艺

　　加气混凝土设备可以根据原材料类别、品质、主要设备的工艺特性等，采取不同的工艺进行生产。但一般情况盾反吸措构浓法下，将粉煤灰或硅砂加水磨成浆料，加入粉状石灰，适量水泥、石膏和发泡剂，经搅拌后注入模框内，静氧发泡固化后，切割成各种规格砌块或板材，由蒸养车送入蒸压釜中，在高温饱和蒸气养护下即形成多孔轻质的加气混凝土制品身来。

　　首先将贮存的原材料经计量360百科配料(1)后进入浇注搅拌机内，经搅拌(2)均匀后整晚果盐鸡按化课审航浇注温度和时间的预养(4)坯体抗达到一定硬度后，由翻转吊具把模具和坯体吊至切割列胞它脱才口封西超机上。翻转吊具完成下列功能:a把模具在空中作90度翻首补家蛋之钱出尔孔挥转(5)(模具的一侧板成为支承坯体得认火的底板直至蒸养出成品)，b吊例盟觉激常宗运载小车或切割支跳金零之排撑架上完成开模、脱模(6)资益认牛修交粒件，c脱下的模框和返回鲁油菜的蒸养侧板(16)再重新握而组合成模具(17)等待清理后喷油(18)重新浇注。坯体在切割机上分步作六面切割;a首先进行坯体两侧面垂直切割(7)，b然后进行纵向水平式切割(8);c最后进行横向水平式切望割(9)。切割好的坯名解本都相具白浓体由半成品吊具连同底板吊至蒸养小车(10)，然后编入蒸压釜(11)进行高温蒸养(12)，蒸养好后出釜(13)，由成品吊具将成品堆垛(14)或装车、打年他承香评包(15)，蒸养侧板则返回(16)。

加气混凝土生产工艺

主要工艺设备配套表

设备名称	房景取规格及型号	数量
搅拌机	4.2m 3	1台
搅拌浇注车	4.2m 3	1台
模框	3.95m×1.25m	30个
模底	4.10m×1.44m	100个
蒸养车	3.00m×1.20m	50台
单梁双勾双速行车	Q=5T	1台
单梁单勾行车	Q=5T	1台
吊具	专用	2架
立柱支杆	专用	200根
蒸压釜	φ2×21m	6条
斗式提升机	D250型	1台
球磨机	φ1200×4500mm	1台
蒸气锅炉	8t/h 1.6mpa	1台
移动式卷扬机	3T	6台
切割机	XJQ-A-4.2×1.2×0.6m	1台
铝粉搅拌机	0.04m 3	1台
斗式上料车	专用	1台
料浆贮罐	20m 3	2个
制浆罐	6m 3	1个
料仓	60m 3	2个
破碎机	250×400	1台
计量罐	2m 3	2个

安装与维护

　　机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查.

　　一.安装试车:

　　1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。

　　2、安装时应注意主机体与水平的垂直。

　　3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。

　　4、按设备的动力配置电源线和控制开关。

　　5、检查完毕，进行空负荷试车，试车正常即可进行生产。

　　二.机器的维护:

　　1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处(1)转动轴承(2)轧辊轴承(3)所有齿轮(4)活动轴承、滑动平面.

　　2、新安装的轮箍容易发生松动必须经常进行检查.

　　3、注意机器各部位的工作是否正常.

　　4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件.

　　5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故.

　　6、轴承油温升高，应立即停车检查原因加以消除。

　　7、转动齿轮在运转时若有冲击声应立即停车检查，并消除
