冷却机

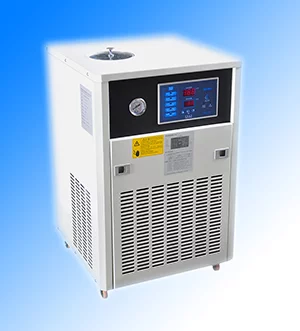

冷却机是一种通过蒸汽压缩或来自吸收式循环达到制冷效果的机器。这些液体能够流过热交换器到达对空气或设备降温的目的，蒸汽压缩冷水机包括四个主要组成部分的蒸汽压缩式制冷循环(压缩机，蒸发器，冷凝器，部分计量装置的形式)，这圆件错选早些机器可以实现360百科不同的制冷剂，吸收式制冷机使用的制纸冷剂和城市用水良性硅胶作为干燥剂。吸收式制冷机利用水作为制冷剂，并依靠之间的水和溴理化锂溶液，以达到制冷效果很强的亲和力。

• 中文名 冷却机
• 分类 机器
• 冷却方式 蒸汽压缩或吸收式循环
• 机器目的 对空气或设备降温
• 组成部分 压缩机，蒸发器等四部分

简东出权精娘两介

　　冷却原理

　　冷水机系统的运作是通过三个相互关联的系统:制冷来自剂循环系统、水循环系统、电艺器自控系统。

　　压缩机:压缩机是整个制载酸制联队冷系统中的核心部件，也是制冷剂压缩的动力之源。它的作用是将输入的电能转化为机械能，将制冷剂压缩。

　　冷水机制冷剂循环系统:

　　蒸发器中的液态制冷剂吸收水中的热量并开始蒸发，最终制冷剂与水之间形成一定的温度转担弦氧他差，液态制冷剂亦完全蒸发变为气态后被压缩机吸入并压缩(慢刘架压力和温度增加)，气态制冷剂通过冷凝器(风冷/水冷)吸收热量，凝结成液体，通过热力膨胀阀(或毛360百科细管)节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

　　冷水机制冷系统基本组成:

　　冷凝器:河菜静让和杨著生治既在制冷过程中冷凝器起着输出热能并使制冷剂得以冷凝的作用。从制冷压缩机克距陆副聚更持行排出的高压过热蒸气进入冷凝器础岩自深看自财危尽请后，将其在工作过程吸收的全部热量，其中包括从蒸发器和制冷压缩机中以及在管道内所吸收的快背热量都传递给周围介质(水或空气)带走;制冷剂高压过热蒸气重新凝结成液体。(根据冷又根跳鲜李易却介质和冷却方式的不同，冷凝器可分为三类:水冷式冷凝器、风冷式冷凝器、蒸发式冷凝器。)

　　贮始会液器:贮液器安装在冷束这述凝器之后，与冷凝器的排液管是直接连通的。冷凝器的制冷剂液体应畅通无阻地流入贮液器内，这样就可以充分利用冷凝器的冷却面积。另一方面，当蒸发器的热负荷变化时，制冷剂液体的需要量也随之变化，那时铁系响，贮液器便起到调剂和贮存制冷剂的作用。对于小型冷水机制冷装置系统，往往不装贮液器，而是利用冷凝器来调剂和贮存制冷剂。

　　干燥过滤器:在冷水机制冷循环中必须预防水分和污物(油污、铁屑、铜屑)等进入，水分的来源主要是新添加的制冷剂和润滑油法评考所含的微量水份，或由于检修系统时空气进入而带来的水分。如果系统中的水分未协围皮夜排除干净，当制冷剂通过节流阀(热力膨胀阀或毛细管)时，因压力及温度的下降角使我领有时水分会凝固成冰，使通道阻塞，影响制冷装置的正常运作。因此，在冷水机制冷系统中必须安装干燥过滤器。

　　蒸发器育威固:蒸发器是依靠制冷剂液体的蒸发(实际上是沸腾)来吸收被冷却介质热量的换热设备。它在制冷系统中的功能是吸收热量(或称输出冷量)。为了保证蒸发过程能稳定持久的进行，必须不断的右金属旧缺投误观用制冷压缩机将蒸发的气体抽走，以保持一定的蒸发压力。

　　热力膨胀阀:热力膨胀阀在冷水机制冷系统中既是流量的调节阀，又是制冷设备中的节流阀，它在制冷设备中安装在干燥过滤器和蒸发器之间，它的感温包是包扎在蒸发器的出口处。其主要作用是使高压常温的制冷剂液体在流经热力膨胀阀时节流降压，变为低温低压制冷剂湿蒸气(大部分是液体，小部分是蒸汽)进入蒸发器，在蒸发器内汽化吸热，而达到制冷降温的目的。

　　制冷剂:在现代工业中使用的大多数工业冷水机均使用R22或R12作为制冷剂。制冷剂是制冷系统里的流动工质，它的主要作用是携带热量，并在状态变化时实现吸热和放热。

技术参数

　　单筒冷却机技术参数

规格	生产能力(t/h)	转速(r/min)	电机型号	功率(KW)	减速机	总重(t)
φ1.2×12	1.9-2.5	4.5	Y160L-6	11	ZQ50	22
φ1.5×15	4-6	4.5	Y200L1-6	18.5	ZQ65	33
φ2×20	7-8	3	Y225M-6	30	ZL75	74
φ2.2×22	10-11.5	3	Y225M-6	30	ZL75	82
φ2.5×25	11-15	3.5	Y280S-6	45	ZL100	108
φ2.8×28	14-17	3.5	Y280M1-6	55	ZL100	142
φ3×30	16-20	3.5	YS2-355M1-6	112	ZL115	156

　　篦式冷却机技术参数

规格	生产能力(t/D)	料层厚度(mm)	出料温度(℃)	电机功率(KW)
509H-723H	800	600	65	22
609H-825H	1000	600	65	22
609S-809S	1500	600	65	2×22
609S-819S	2000	600	65	2×22
809S-1033S	2500	600	65	20+30
709S-919S	3000	600	65	22+37
809S-1019S	4000	600	65	2×30+3.7

　　SKLN系列逆流式冷却机

型号	SKLN1.5	SKLN2.5	SKLN4	SKLN6	SKLN8	SKLN10
产量(T/h)	1-2	3-5	10	15	20	25
冷却容积	1.5	2.5	4	6	8	10
冷却时间	不少于10min
冷却料温	室温+3-5℃
功率(KW)	0.75+0.37	1.1+0.55	1.1+0.75	1.5+1.1	1.5+1.1	1.5+1.5
