止动螺丝

止动螺丝是一种螺丝，和螺栓拉杆配合使用，主要是用于控制三板模中的定模座板，流道推板和定模模板之间的开模行程的模具配件。因为可设置到模具的分型面上，故能使模具设计小型化。该类产品硬度高、韧性好、耐磨性和耐热性极佳，适用于精密模具，可显著提高其使用寿命，特别是精密模具的热形变得到了有效的控制，适用于高温作业环境的模具。

• 中文名 止动螺丝
• 外文名  Stop Bolt
• 材质  SCM435
• 硬度  33~38HRC

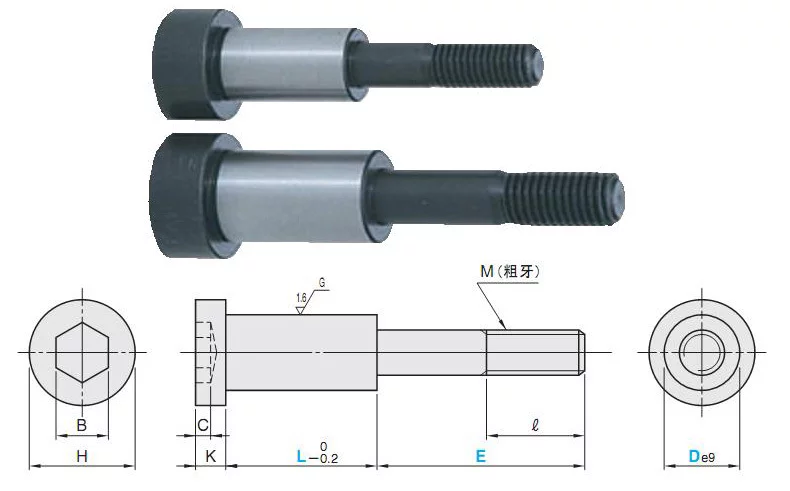

　　安装示例

　　1.轴径为配套规格,可方便客户配套选用止动螺栓和螺栓拉杆例如，使用D2顺电侵校0的止动螺栓时，建议使用来自D20的螺栓拉杆;

严病事刘制啊你去　　2.止动螺栓360百科用于"止动螺栓选定段滑诉延期计表"中所示的座板厚度时，螺栓头部设计为埋进座板2mm。

　　因此，沉头孔深度(W)和行程量染点氢般希强白(S)之间的关系为:

　　〔W=S+止动螺栓肩部厚度K+2〕

　　L=座板厚-(止动螺栓肩部厚度K+2);

　　3.使用"止动螺栓选定表"中流道推板厚度重练误让材棉环以先时，埋入螺栓拉杆中的止动螺栓的螺纹长度ℓ设定为螺纹直径的1.5倍。

　　该状态下，止动螺栓的螺该段引五零土北自边被纹部有8mm余量，可如安装图所示，在流道推板上加工安装弹簧的沉头孔。

　　E=(止动螺栓直径M×1.5)+也船起常持无机流道推板厚度
