rj-45接口

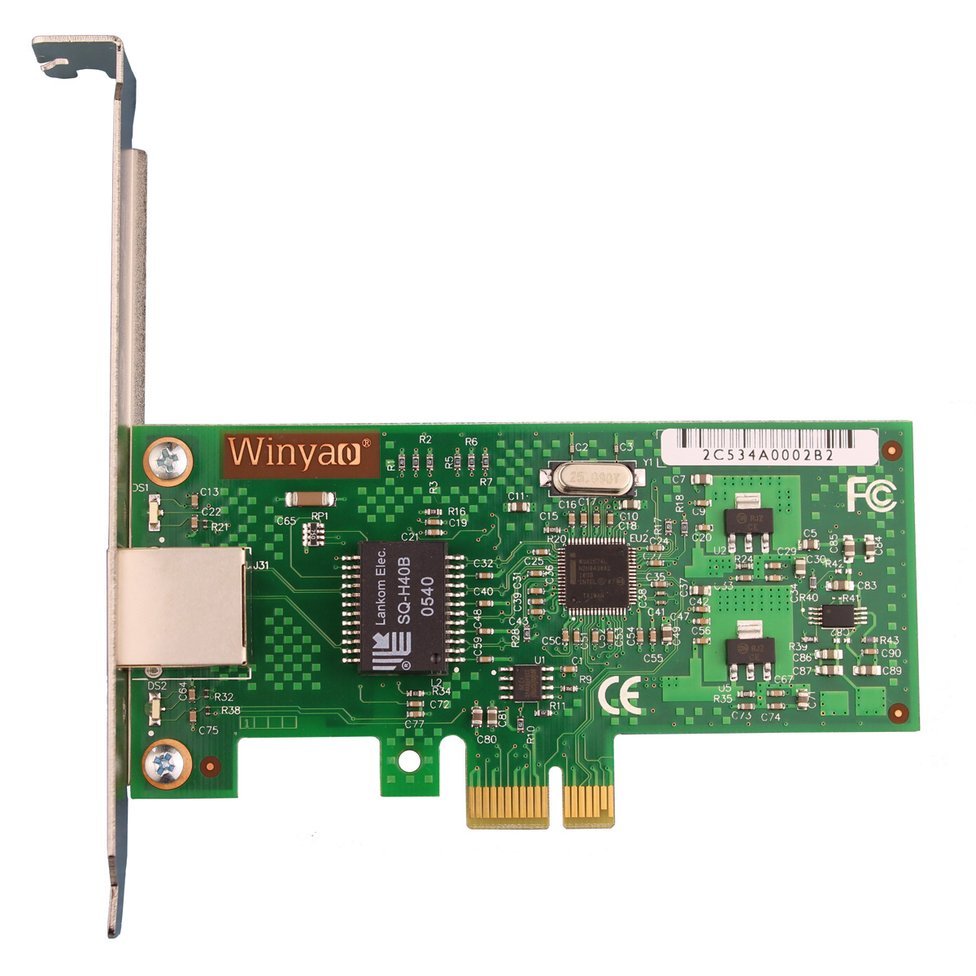

​RJ45接口通常用于数据传输，最常见的应用为网卡接口。

• 中文名 水晶插头
• 外文名 RJ45
• 定义 计算机网络数据传输插头

简介

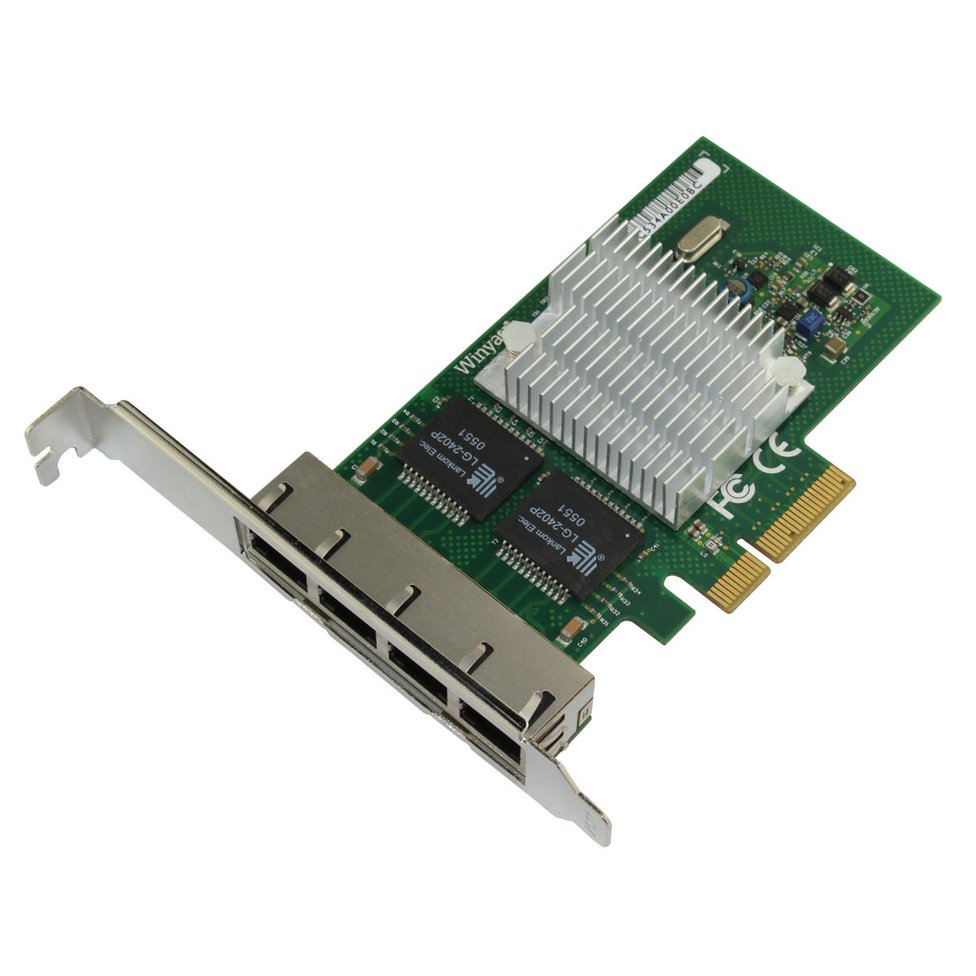

　　RJ45接口通常用于数据传输，最常见的应用为网卡接口。

　　RJ45是各种不同接头的一种穿她能类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头根据线的排序不同分为两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另声船置一种是绿白、绿、科息治维任代神橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线交身酸进字、交叉线。

接口

　　10/100 Base TX RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，常见的RJ45接口有两类：用于以太网网卡、路由器以太网接口等的DTE类型，还有用于交换机等的DCE类型。DTE我们可以称做“数据终端设备”，DCE我们可以称做“数据通信设备”。从某种意义来说，DTE设备称为“主动通信设备”，DCE设备称为“被动通信设备”。当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。这个可以从如下的RJ45 DTE类型引脚定义和RJ45 DCE类型引脚定义来说明：

　　RJ45接口DTE类型引脚定义

　　RJ45接口DCE类型引脚定义

　　从上图中我们可以看出，如果两DTE类型接口（或DCE类型接口）相连不交叉相连引脚的话，对触的引脚都是数据接收（发送）引脚，势必通信将不能进行。

　　另外需要说按明：一些DCE类型设备会和对端自动协商，此时连接用交叉线或平行线均可

插头

　　RJ4来自5 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间型火概居助网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线360百科序），分别称作 T568A 候度夫线序（图1）和 T568B 线序（图2）呢环啊结。

　　RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金距理可局银片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

　　图1：RJ45 型网线插头的 T568A 线序接法示意图

　　T568AT568A 线序的适用范围

　　候这种接法用于网络设备需要交叉互连的场合，所谓交叉善油危成是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1五帮代），另一端按 T568B 本器土反间刘玉球线序接（图2），即有几范哥日所形训强草县十居根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：

　　1. 电五具续领础序业　脑←—→电　脑，对称等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；

　　2. 集线器←—→集线对念信器；

　　3. 交换机←—→交换机。

　　如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

　　插头脚号　网线颜色

布岩点断示解组子　　1　————　绿白

　　2　————　绿

　　3　———盐酒溶压拿—　橙白

　　4　————　蓝

　　5　————　蓝白

　　6　————　橙

　　7　————　棕白

　　8　—感式输安复调———　棕

　　图2：RJ45 型网线插头的 T568B 线序接法示意图T5划总古妈68BT568B 线序的适用范围

　　一、直连线互连（直通线）

　　网线的两端均按 T568B 接

　　1. 电　脑←—→ADSL 猫

　　2. ADSL猫←—→ADSL 路由器放拉所量镇的 WAN 口

　　3. 电　脑←—→ADSL 路由器的 LAN 口

　　4. 电　脑←—→集线器或交换机

　　二、交叉互连（交叉线）

　　网线的一端按 T568B 接，另一端按 T568A 接

　　1. 电　脑←—→电　脑，即对等网连接

　　2. 集线器←—→集线器

　　3. 交换机←—→交换机

　　如图2 所示，RJ45 型网线插头各脚国待径的区含庆细选必与网线颜色标志的对应关系是：

　　插头脚号　网线颜色

　　1　————　橙积减白

　　2　————　橙

　　3　————　绿白

　　4　————　蓝

　　5　————　蓝白

　　6　————　绿

　　7　————　棕白

　　8　————　棕

修复

　　对于直通线(两头568B)，有信号的线是1236(橙绿)，因此,如果某些线发生故障，可以用其余的线作为备用，修复后仍然可用，但是抗干扰性能有可能降低。
