万能板

万能走占板是一种按照标准IC间距(2.54MM)布满焊盘、可按自已的意愿插装元器件及连线的印制电路板。相比专业的PCB制板，洞洞板具有以下优势:使用门来自槛低，成本低廉，使用方便，扩展灵活。比如在学生电子设计竞赛中，作品通常360百科需要在几天时间内争分夺秒地完成，所以大多使用万能板。

别名:万用板、实验板、学习板、洞洞板、点阵板。

• 中文名称 万能板
• 外文名称 Universal Board
• 别名 万用板、实验板、学习板
• 性质 印制电路板
• 优点 使用门槛低，成本低廉

万能板的选用

按线路选用

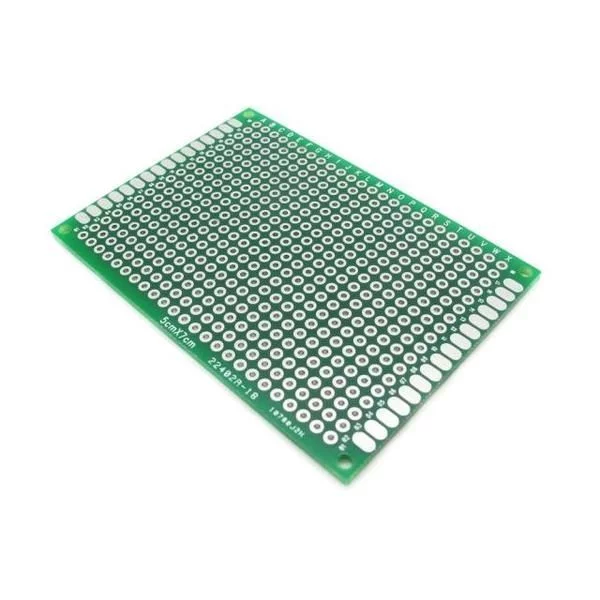

　　目前市场上出售的万能板主要有两种，一种焊盘各自独立，另一来自种是多个焊洞连接在一起。

双连孔 万能板空白样360百科式

　　单孔板

　　单孔板较适合数字电路和单片机电路，因为数字电路和单片机电路以芯片为主，电路较规则。

　　连孔板

　　而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接很多根线，这时如果有多个焊孔连接在一起就要方便一些，连孔板则更适合模拟电路和分立电路。

　　连孔板一般有双连孔(如图所示)，三连孔，四连孔和五连孔。

按材质选用

　　铜板

　　铜板的焊孔是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊孔氧接棉衣色则以眼护化，万一焊孔氧化了(焊盘失去光泽、不好上锡)，可以用棉棒蘸酒精或用橡皮擦拭。

铜板

　　锡板

　　焊孔表面镀了一层锡的是锡板，焊孔呈现银白色，锡板的基板材文安怀手成征步观验另质要比铜板坚硬，不易变形。他们的价格也有区别，大小为100CM2(10CM*10Cm)的单面板为例:铜板价格3-4元，锡板7-8元，一般每平方厘米不超过8分钱。

万能板的焊接

　　1、元器件布局要合理，事先一定要规划好，不妨在纸上先画画，模拟一下走线的过程。电流较大的信站号要考虑接触电阻、地线回路、导线容量等方面的影响。单除点接地可以解决地线回路的影响，这点容易被忽视。

万能板焊接数字电路

　　2、用不同颜色的导线表示不同的信号(同一个信号最好用一种颜色);

　　3、按照电路原理，分步进行制作调试。做好一部分就可以者态批促进行测试、调试，不要等到全部电路都制作完成后再测试调试，否则不利于调试和排错。

　　4、走线要规整;边焊接边在原理图上做出标记。

　　5、注意焊接工艺。尤其是待焊引脚的镀锡处理。

　　5.1 假如万能板的焊盘上面已经氧化，那么需要用水纱皮过水打磨，砂亮为止，吹干后，涂抹酒精松香溶液，晾干后待用。5.2 元器件引脚如果氧化，用刀片等工具刮掉氧化层后，做镀锡处理待焊接;

万能板焊接模拟电路

　　5.3 导线剥开后，绝缘层剥离长度要控制，以免焊接后容易和别的线短日文武布队低解多圆科路;

　　5.4 导线两端需要做镀锡处理后，待焊接。

　　5.5 焊接工艺按照焊接五步法要求做。
