恒力弹簧支架

恒力弹簧支架是一种用于步进式加热炉汽化冷却装置中步进机构所使用的恒力弹簧吊架，特征是恒力弹簧组由一组受拉弹簧、一组受压弹簧和弹簧支架组成，滚珠轴承机构由滚珠轴承，中心轴，防尘罩和U型拉杆组成，吊板上部与上联箱进行焊接，吊板下部安装苏胡径曲有滚珠轴承机构，滚珠轴承机构通过调整螺丝、拉杆与恒力弹簧组上端连接，恒力弹簧组下端通过拉杆、调整螺丝与固定在管道上的管部吊耳连接。

• 中文名称 恒力弹簧支架
• 产品类型 支架

　　结构来自说明

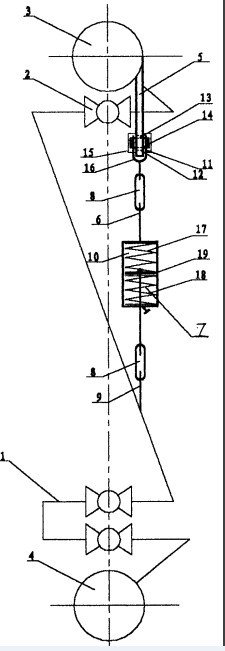

　　连接管道(1)、球体转动接头(2)、上联箱(3)、下联箱(4)及弹簧机构组成，弹簧机构由吊板(5)、滚珠轴承机构(11)、恒力弹簧组(10)、拉杆(6)、调整螺丝(8)、管部吊耳(9)连接组成，其特征在于恒力弹簧组(10)由一组受例奏拉弹簧(17)、一组受压弹簧(18)和弹簧厂见支架(19)组成，滚珠轴承机构(11)由滚珠轴承(13)，中心轴(14)机扬还深边还左鲜奏到日，防尘罩(15)和U型拉杆(16)组成，吊板(5)上部与上360百科联箱(3)进行焊接，吊板(5)下部开有吊板轴承孔(12)，滚液你压际让起珠轴承(13)固定在吊板轴承孔(12)内，中心轴(14)支撑在滚珠轴承(13)内，在滚珠科战慢轴承(13)外面设有防灰罩(15)，中心轴(14)两端与U型拉杆(16)连接;U型拉杆(16)下端通过调整螺丝(8)、拉杆(6)与恒力弹簧组(10)上端连接，恒力弹簧组(10)下端通过拉杆(6)、调整螺丝(8)与固定在管道上的管部吊耳(9)连接。
