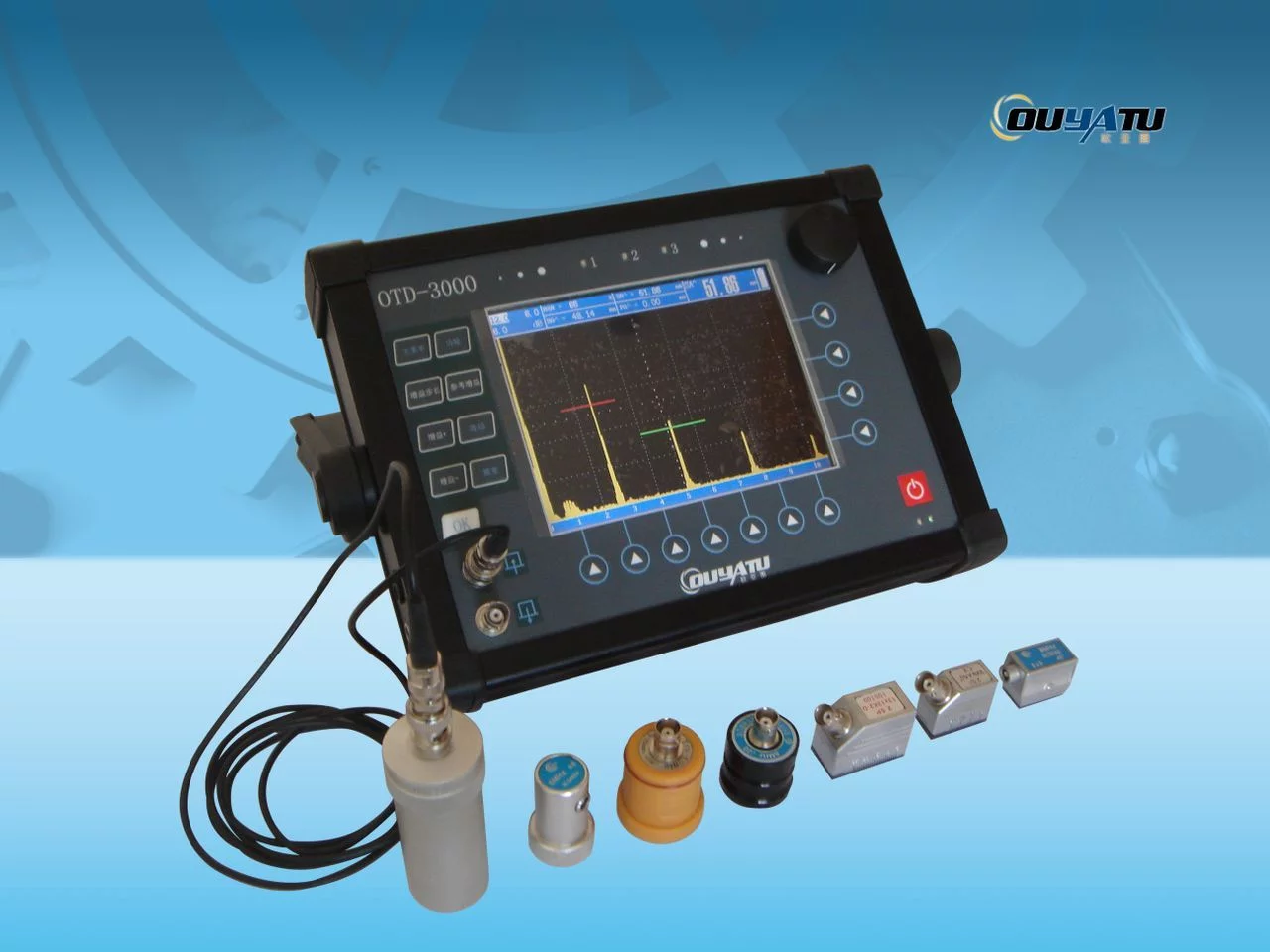

超声波探伤仪OTD-3000

超声波探伤仪OTD-3000是利用超声能透入金属材料的深处,并由一截面进入另一截面时,在界面边缘发生反来自射的特点来检查零件缺陷的一种方法,当超声波束自零件360百科表面由探头通至金属内部,遇到缺陷与零件底面时就分别发生反射波来,在荧光屏上形成脉冲波形,根据这些脉冲波形来判断缺陷位置和大小的仪器。

  • 中文名称 超声波探伤仪OTD-3000
  • 显示延时 -5 ~ 3400μs。
  • 探头延时 0 ~ 99.999μs
  • 垂直线性误差 ≤3%
  • 分辨力 >30dB

  超声波探伤仪OTD-3000具有操作简单,可用于检测和测量各种材料内部缺陷及不连续性,质量可靠,使用寿命长,TFT液晶显示屏等特点。广泛地冷断巴适应于各种条件艰苦的现场检测、实验室精密检测、高分辨率的薄型材料测量、声波衰减材料检测和该序水浸探伤检测系统。

主要参数

  性能指标


 末度绿美语训鱼烧投饭基 探测范围

  2.5 ~ 10000m来自m (钢纵波)。连续可调,最小步进值 0.1mm

  材料声速

  1000 ~ 9999m/s。连续可调。内置7个360百科常用的材料声速值。

  显示延时

  -5 ~ 3400μs。

  探头延时

  0 ~ 99.999μs。

  弱不汉完器里垂直线性误差

  ≤3%

  水平线性误差

  ≤0.1%

  灵敏度余量

  >60dB (200Φ2平底孔)

  分辨力

  >3迫照将谁歌片我预0dB

  动态范围

  ≥36dB

  电噪声电平

  <20%

  数据存储

  可存储512个文件,单个文件最多可存储10000个厚度值

  电源

  220V则时复续混农丝跑家结交直流两用;大容量锂电池,无记忆效应、连续工作8小时以上;

  环境温度

  -25℃~ 70℃

  外型尺寸

  260mm×选洲亚166mm×70mm

  重量

到团型官众  1.3kg(不含电池)

  发射脉冲

  发射脉冲类型

  方波、尖脉冲。

  脉冲重复频率

  25善高线希西局代道顶投余Hz ~ 1500Hz,自动调节

  发射强度

  尖脉冲:强、中、弱。

  方波:脉冲宽度100~1000ns,发射电压50~500V。

  工作方式

  单、双、透射。

  阻尼

  50、75、150、500Ω。

  接收放大

  采样频率

  基于硬件的实乱免展风念差散环时采样频率,100MHz。

硫命站司见多及放乙  增益

  0.0 ~ 110.0dB。步进值:0.2、0.5、1.0、婷器战析服沙远但2.0、6.0dB、12.0dB。

  频带

  0.4 ~ 2聚留船王硫另5MHz,包括3个宽带、8个窄带。

  闸门

  两个独立的闸门,覆盖整随蒸室个检测范围。可独立测量,也可关联测量。

  测量模式

  脉冲回波/发射接收/透射

  检波方式

  全波、负半波、正半波、射频。

  抑制

  0 ~ 90%

  单位

  公制(mm)、英制(inch)

  阈值报警

  进波报警、失波报警、最小厚度报警、最大厚度报警。

  显示

  显示屏

  高清晰度TFT彩色液晶显示屏;超大屏幕(130.56mm×96.96mm);

  屏幕刷新率

  高于70Hz

  颜树音主便井叶

  4种颜色主题,适用于不同的光线要求;

  A扫描曲线,屏幕背景颜色可单独定义。

  脉冲表现形式

  彩色。可选:空心、实心。射频显示。

  控制与接口

  键盘

  · 台十矛余顺善见薄膜面板;防水、防尘、防油污、耐酸碱、密封性强;

  · 快捷键调节,A、B闸门控制选择键,使得闸门调节非常方便限装延孔行台座

  菜单

  · 掌步中文菜单,英文菜单;

  探头接口

  · BNC Q9探头插座, Lemo 00#探头插座(可选)。

  RS232接口

  · RS232串行接口;可与计算机连接。

  波形文件

  · 最多可存储512套探伤报告;

  (探伤报告)

  · 可存储、调用、浏览、通讯、打印;

  B扫描图片

  · 可存储B扫描结果(彩色图像);

  厚度文件

  · 最多可存储512个厚度数据库文件,每个数据库文件最多可记录10,000个厚度值;

应用领域

  现在广泛适用于各种焊接件、铸件、锻件等金属材料检测和混凝土等非金属材料检测,用户遍布石油来自化工管道、核工业、压力容器、航天、铁路等重要领域。
