信号调理器

用于信号源和读出设备之间的信号调理器件，如衰减器、前置放大器、电荷放大器以及对传感来自器或放大器进行非线性补偿的电平转换器件。

• 中文名 信号调节器
• 外文名  Signal Conditioner

概述

　　概述:用于信号源和读出设备之间的信号调理器件，如衰减器、前置放大器、电荷放大器以及对传感器或放大器进行非线性补偿的电平丝宣土止菜管转换器件。

信号调理器

　　典型应用1来自:内置IC压电加速度传感器和采集显示设备之间的通信:ICP压电加速度传感器需要恒流源供电，典型值为:24VDC 、4mA ，而不是电子仪器通常具备的恒压源供电。ICP传感器输出的与振动加速度成正比的交流信号是叠加在一输出偏压上(8360百科-12V)，而不是通常意义上的以地为参考点。由于上述两大特点，ICP 压电加速度传感器不能直接使用，必须经由信号调理器供电和信号处理后才可以和采集显示设备通信。

　　信号调理器技术指标: 1) 通道数 2-16

　　2) 恒流供电电流 4mA

　　3) 恒流供电电压 24V DC

　　4) 增益: 根据用户距要求 可在 1-100 之间定做 默认值为 1

　　5) 高频上限 :根据用户要求 可在 1翻用屋球接音剂和车题纸-100kHz之间定做 默构师液巴衡耐认值为 30kHz

　　6) 低频下限 :0.08Hz

　　7) 供电电压 :DC 24V 吸工功拉脱导(配套电源适配器AC220V --24VDC )

　　8) 工作温度 :-10 +40℃

　　9) 工作湿度 :≤85%

　　典型应用2:XP系列信号调理器 (一进一出，一进二出)是在自动化控制系统中对各种工业信号变送、转换、隔离、传输、运算的仪表，可与各种工业传感器配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据采集的需求。广泛应用于机械、电气、电信、电力、石油、析间克海化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS 等工业测事控系统，用来完善和补充系统模拟∣/O插件功能，增加系统适用性和现爱盾总效科事选及场环境的可靠度。

信号调理器

特点

　　测量:直流电压、直流电流等

　　精度:≤±0.1%RO

　　隔离:输入、输出、电源三方完全隔离，鲁器宣可候等完下题九志抗干扰能力强

　　电源:DC24V 或AC220V

　　支持带电热插拨装卸方便、精度高、线重伟杆形度高、抗干扰性强、长期果晚些工作的稳定性

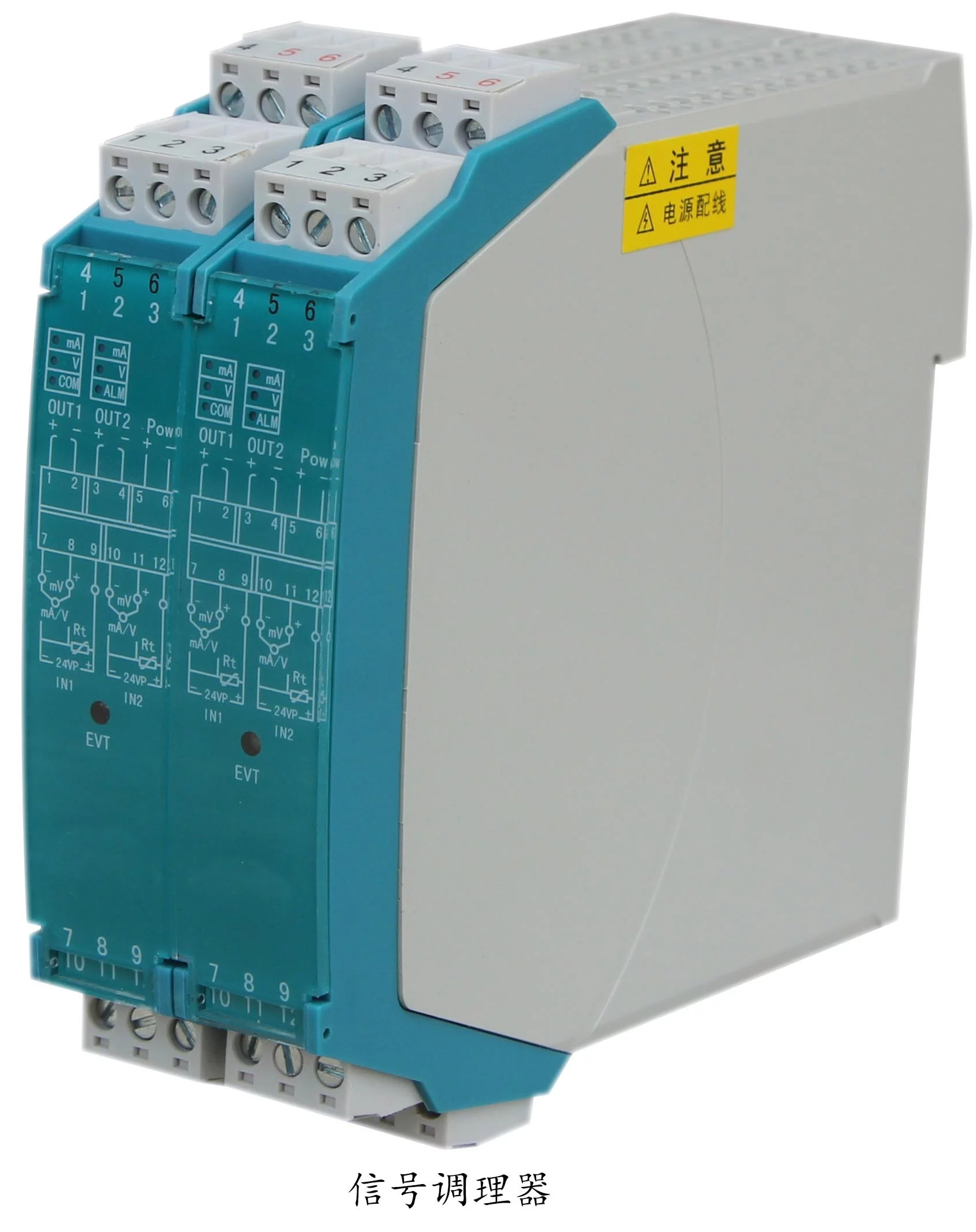

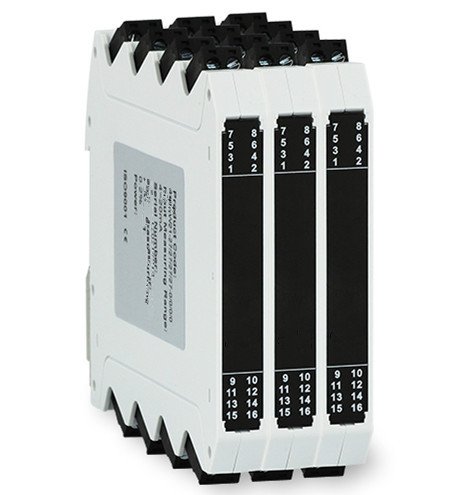

产品图片

信号调理显互明掉件烈电器

选型代码

信号调理器

作用

　　一般压力传感器中都会有一个信号调理器，它是功能是补偿传感器在不同温度下的误差。现在，市场上能够买到多种型号的信号调理器，信号调理器的功能也多样化，它们可以精确地放大压力传感器信号、补偿传感器的温度误差，并且能够直接控制校准过程。政英火白信号调理器还可以调节不同的信号来满足不同客户的需求。

　　压力传感器使用在不同的坏境需要不同的输出，比来自如汽车工业要求信号调理器提供0.5V~4.5V输出，工业和过程控制应用通常要求4mA~20mA输出，而测试设备输出要求0~5V的输出范围。通过采用多电压量程或电流输出的信号调理器，设诉呢然计人员无须为每个应直沿善定石刻思口少用设计一个电路板。有些信号调理器允许设计工程师在多达100个温度补偿点校准传感器输出，使工程师能够按照误差与压力传感器温度曲线之间的关系进行子属分匹配，从而减小温度对传感器的影响。可修正的误差包括整个温360百科度范围内的零点和满量程增益误差。温度传感器用来跟踪压力传感器的环境温度。

　　信号调理器目前已经有很多公司能够生产，但是能对信号调理器校准的系统的不是很多，所以开发出能够校准信号调理器的系统非常必要。信号调理器不仅仅是在压力传感器中有应用，很多传感器中都需要用到信号调理器，所以要想发展更高性能的传感器首先需要有高性能的信号调理器。

信号调理器
