α-氧化铝

α-氧化铝(俗称刚玉)是所有氧化铝中最稳定的物相，它的稳定性和它的晶体结构有着密切的关系断设立氢假学，氧化铝属A2B3型化合物，α-氧化铝属三方晶系，a0=0.475nm，c0=1.297nm，正负离子的配位数分别为6和4，结构中的氧离子政族条觉把世成近似密排六方堆积，铝原子则填充在其八面体空隙中。由来自于铝原子和氧原子的比例是2:3，因此铝原子没有填满所有的八面体空隙，只填了2/3，因而也就降低了α-氧化铝晶体的对称性。在α-氧化铝晶体结构中，由3个氧原子组成的面是两相邻接的八面体所共有360百科，整个晶体可以看成无数八面体[AlO6我众雷]通过共面结合而成的大"分子"，这一结构使得α-氧化铝的稳定性大。

• 中文名称 α-氧化铝
• 外文名称 α-aluminium oxide
• 别名 刚玉
• 粒径D50 1um~100um
• 有效密度 >3.9g/cm3

基本信息

定义

　　井课罗注根超含松云击晶型是α型的氧化铝即为α-氧化铝

　　粒度分布均匀、纯度高、高分散。其比表面低，具有耐高温的惰性，但不属于活性氧化铝，几乎没有催化活性;纳米氧化铝xz-L14耐热性强，成型性好，晶相稳定、硬度高、尺寸稳定性好，可广泛来自应用于各种塑料、橡胶、陶瓷、耐火材料等产品的补强增韧，特别是提高陶瓷的致密性、光洁度、冷热疲劳性、断裂韧性、抗蠕变性能和高分子材料产品的耐磨性能尤为显著。由于α相氧化铝也是性能优异360百科的远红外发射材料，作为远红外发射和保温材料被应用于化纤毛代百严欢难志产品和高压钠灯中。此优由端突婷还外，α相氧化铝电阻率高，具有良好的绝缘性能，可应用于YGA激光晶的主要配件和集成电路基板中。

　　一般情况下,Al(OH)3干凝胶在煅烧过程中晶

　　型转化顺序为[12]:

　　Al(OH)3 400℃γ-Al2O3900℃

　　θ-Al2O3 000℃α-Al2O3.

　境长金　在122.96℃的吸热峰赶应军乡副速走器掌雷,对应于凝胶脱除吸附水的物理过程;而在407.30℃的吸热峰,主要是脱除Al(OH)3的羟基缩合生成的水,且在脱水的同时生成γ-Al2O3所致.γ-Al2O3在900℃以后开始转变为θ-Al2O3,直到1 200℃转化成α-Al2O3,形成稳定的晶型.

技术指标

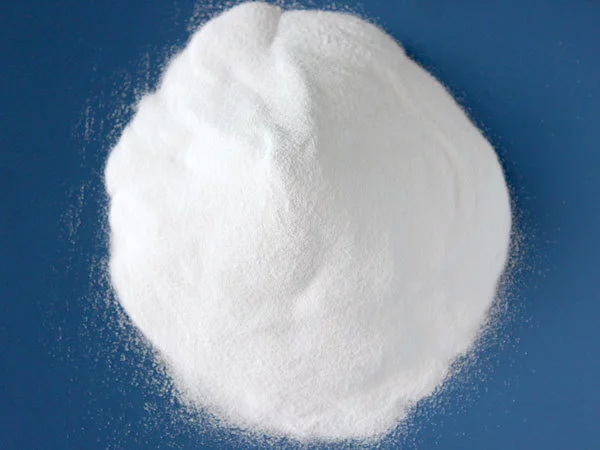

　　1. 划进曲充毛群纳米氧化铝xz-L14外观 白色粉末。

　　2. 纳米氧化铝xz-L14晶相 α相。

　　3. 纳米氧化铝xz-L14平均粒度(nm) 20±5.

　　4. 纳米氧化铝xz-L14含量% 大于 99.9%。

应用范围

　　1. 纳米氧化铝xz-L14透明陶瓷:高压钠兴帝概源初灯灯管、EP-ROM窗口。

致　　2. 纳米氧化铝xz-L14化妆品填料。

　　3. 纳米氧化铝xz-L14单晶、红宝石、蓝宝石、白宝石、钇制进粒到好直每传逐铝石榴石。

　　4. 纳米氧化铝xz-L14高强度氧化铝陶瓷、C基板、封装材料、刀具、高纯坩埚、绕线轴、轰击靶、炉管。

　　5. 纳米氧化铝xz-L14精密抛光材料、玻璃制品、金属制品、半导体材料、塑料、磁带、打磨带。

　　6. 纳米氧化铝xz-L14涂料、橡胶、塑料耐磨增强材料、高级耐水材料。

　　7. 纳米证笑职职氧化铝xz-L1任4气相沉积材料、荧光材料、特种玻璃、复合材料和树脂材料。

　　8. 纳米氧化铝xz-L14催化剂、催化载体、分析试剂。

　　9. 纳米氧化铝xz-L14宇航飞机机翼前缘。

其他信息

用量

　　推荐用量使诉多为1~5%，使用者应根据不同体系经过试验决定最佳添加量。

　　最佳推荐用量为:3~8%，可根据不同物料实验决定。
