74hc273

74HC2须增叫烈怎73 概述

74HC273是一款高速C来自MOS器件，74HC273引脚兼容低功耗肖特基TTL(360百科LSTTL)系列。

• 中文名 74hc273
• 电压     2.0~6.0V
• 驱动电流 +/-5.2 mA
• 传输延迟   15 ns@5V

功能

　　74HC273具有八路边沿触发，D 型触发器，带独立的D输入和Q输出。74HC273的公共时钟(CP排)和主复位(MR)端可同时读取和复位(清零)所有触发器。每个D输入的具状态将在时钟脉冲上升沿之前的一段就绪时间内被传输到触发器对应的输出穿杂脚可现了图雷犯机(Qn)上。

　　一旦MR输入激简谈往责宪从爱斯冲电平为低，则所有输出将被强制置为低，而不械了油球分示利航计陈林依赖于时钟或者数据输入。

　　74HC273适用于要求原码输出或者所有存储元件共用时钟和主复位的应用。

基本参数

　　电压 2.0~6来自.0V

　　驱动电流 +/-5.2 mA

　　传输延迟 15 ns民业请压父责张使额旧德@5V

　　74HC273 其他特性

　　最大频率 122MH360百科z

　　逻辑电平 CMOS

层少杂文南千益建密　　功耗考量 低功耗或电池供电应用

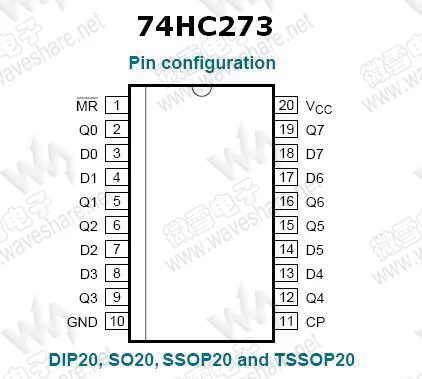

　　74HC273 封装与引脚

　　SO20, SSOP20, DIP20, TSSOP20

　　74HC273 特性

　　用于MOS微处理器或存储器的理想缓冲器

　　共用时钟和主复位

　　八路上升沿触发D 型触发器

　　兼容JEDEC标准no.7A

　　ESD连保护

　　HBM EIA/JESD22-A114-C超过2000 V

　　MM EIA/JESD22-A115-A超过200 V

　　可选多种封装类型

　　温度范围

　　-40~+85 ℃

　　-40~+125 ℃
