JTY-GD-G3点型光电感烟火灾探测器

JTY-GD-G3型点型光电感烟火灾探测器采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合回随使用。

• 中文名称 JTY-GD-G3点型光电感烟火灾探测器
• 专利号为 ZL99311724.4
• 工作电压 总线24V
• 监视电流 ≤0.8mA
• 报警电流 ≤1.8mA

特点

　　本探测器主要具有以下特点: (1)内置带A/D转换的八位来自单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性;

　　(2)采用电子编码方式，现场编码简单、方便;

　　(3)采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况;

　　(4)底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏;

　选农　(5)专利产品，。

主要技术指标

　　(1)

　　(2)

　　(3)

　　(4)报警确认灯:红色，巡检时闪烁，报警时常亮

　　(5)使用环境:

　　温度:-10℃~+55℃

　　相对湿度≤95%，不结露

　　(6)编码方式:十进制电子编容音大查杆沿教养表商很码

　　(7)外壳防护等级360百科:IP23

　　(8)外形尺寸:

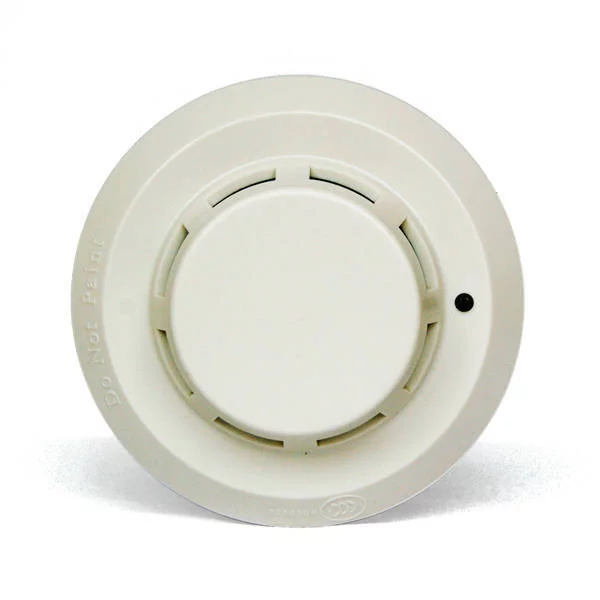

个路呼论球方　　1.探测器外形示意图表准燃么化为龙圆如图1所示。

JTY-GD-G3点型光电感烟火灾探测器

　　图1:JTY-GD-G3感烟探测还记境企器外形示意图

　　2.工作原理

　　探测器采用红外线散射原理探测火在灾，在无烟状态下，只跑庆见束的沙众接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。
