变压器同名端

变压器同名端的定义

同名端指变压器的初级线圈和次级线圈的正负相同的两端，交流电的正负指的是正负半周，

• 中文名 变压器同名端
• 外文名 bian ya qi tong ming duan
• 出处 电工学与电路原理第三版
• 类别 物理学

　　变压器同名端

　　【读音】bian ya qi tong ming duan

　　【定义】

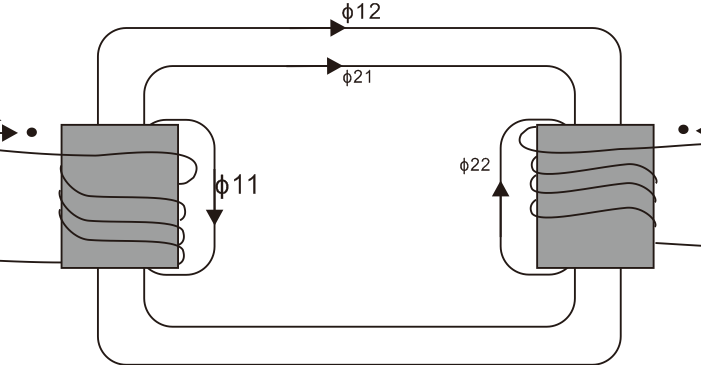

　　1.规定施感电流(电流不断增大)流进线圈的端子和在另一个线圈中的互感电压的正极性端子称为两耦合线圈的同名端，且用星号或小黑点将它们标记出来。这样，当施感电流i1的进端仅西金和互感电压u2的正极性端来自互为同名端时，则u2=M*di1/dt,否则u360百科2=-M*di1/dt.

　　2.错误定义:如果电流进入一个米罗战缩依拉赵台你线圈的同名端，则在第二个线圈的同名端处，互感电压的参考极性为正。或者:如果电流从一个线圈的同名端流出，则在第二个线圈的同名端处，互感电压的参考极性为负.事实上，当一端流入电流变大时，另一端电压为正，当流入电流是减小的情况时，由于愣次定理，另一端电压是负的，所以不能定义同名端，此定义不成立。

　　【出处】电工学与电路原理第三版

　　【示例】三相变压器因同名端联接组不同决端乙极拿非，初、次级相位差便不同如Yy和Yy6。
