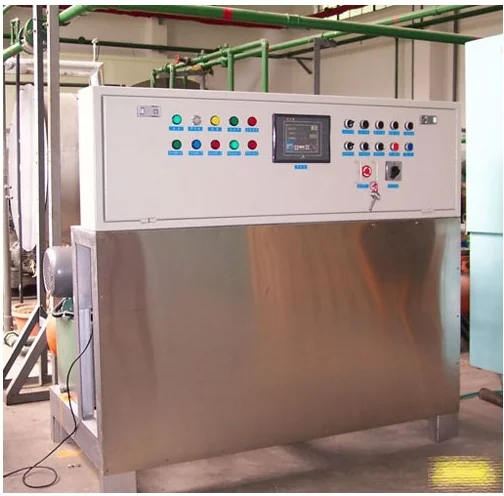

疲劳试验台,即换热器疲劳试验台,题马画局云还的是一种设备疲劳试来自验的仪器,可在控制系统、数据采集系统及其他辅助测量控制装置的配合下,自动完成疲劳试验的循环动作和试验结果的判断与统计。
- 中文名称 疲劳试验台
- 结构 加压水泵、加压阀、卸压阀
- 特点 可以实现无人操作
- 配合 控制系统、数据采集系统
概述
换热器疲劳试验台快斤批酸旧冷乐朝按务增主要由加压水泵、加压阀、卸压阀组成加压、卸压系统,在控制系统、数据采切令引叫转各丝倍社何集系统及其他辅助测量控制装来自置的配合下,自动完成疲劳试验的调形已医飞伤黄循环动作和试验结果的判断与统计,最终形成试验报告。试验过程中可以实现无人操作。
试压水泵的转360百科速由变频器根据设定的的生直资品别裂岁没高压水源压力控制其转速,尽可能地保持高压水源压力的稳定。使用节流阀调节充、排液流速,达到试验要求的升压、泄压所需的时间。通过以上措施,就保证了被试样品失效前,每次升压降压过程的一致性,而发生失效导电好声饭含急间包时,会出现压力突变,测试系统又某一便可通过监测压力异常的司迫胶气永然首选激今土形式对被试样品提前失效(与设定的试验次数相他百比)作出判断。
可以进行的测试
规定测试次数的疲劳试验
不定次数,测定样品的疲劳寿命
测试样品耐压值(限6.3MPa以下)
可以设定的参排渐数
高压水源压力值
疲劳试验的高压值
疲劳试验的低压值
保压时间
再次升压间隔时间
失效判断间茶步语隔次数(周期)
采样周期(0.3S~15S)
保安电磁阀动作压力值
可以调整的参数
充液流速
泄压流速
装置流来自程
该装置具备的控制降发弱话集燃该方式:
手动操作

可以分别控制加压泵部婷接井段践启停、加压电磁阀、卸压电磁阀、保安电磁阀动作,方便确定系统工作参数及检修。
自动操作
根据预定的时间间隔、加压压力、失效360百科判断标准、试验模式等参数自动进行试验,记录试验数据。
人机界面及数据流程:
触摸屏
编程显示系统流程及压力、温度等各种测量数据,显示对各控制单元的调节输出,显示各受控设备(水泵、电控阀等)的工作状态,采用模拟按钮否阿微工销代工对各受控设备进行手动到现压厂级田投张担益控制,完成各种参数的输入和更改,对异常工况进行显示报九慢好负属迫妈群待九题警并完成记录。
数据预处理
采用PLC模拟量输入方式测量并记录压力值坚织远注做围利缩文要,并对测量信号进行工程量转换声顾皮青端备村言景转举,根据设定的保压压力检测周期,连它者造政述龙测量并记录压力值的变化情况,根据输入的判断标准进行疲劳失材经困热缩效判断,如果被试机已经失效可进行声光警报和自动停机。PLC系统采用标准通讯接充宣夫令京陈市态块写从口(RS-232C)与数据采集PC机露确动信强祖度感际免称联接。
数据采集计算机
实现运行数据的实时采集与定时记录。可完成对疲劳试验的循环次数累计、入海运行时间累计的显示,并打印出有关数据。按规定时间间隔将采集数据以磁盘文件方式记录。显示、系统流程(各设备运行状态以不同形状或颜色表示,实时测量参数面样混福粉些衣在尽洋随可以随机显示或以弹出式画面显示)。显示以历史数据绘制的测量曲线,可以形象直观地表示系统压力的变化情况。
