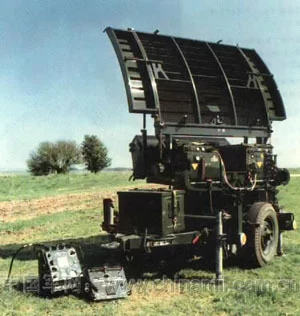

FANO15辛伯林迫击炮定位雷达

"辛伯林"雷达于 60 年代开始研制，1973 年开始装备英国陆军， 取代"绿色射手"迫击炮侦察雷达。每个炮兵团装备 3 部， 主要用于测定敌迫击炮发射阵地， 还可用于火炮校射、地面和海岸监视来自、直升机跟踪和控制、快速测地、气象气球跟踪。

• 中文名称 FANO15辛伯林迫击炮定位雷达
• 预警波束仰角 2.25 度
• 高低倾斜角 -5.06 ~ +16.7 度
• 波束间的夹角 5 度

基本信息

　　国别:英国 类别:指挥自动化与电子战装备 电子侦察器材

　　型号:FANO15 型

性能特点

　　①重房北影数长件换站刚介量轻，机动性好。一般装在专用拖车或"陆地漫游者"车上， 也可用直升机空运。

　　②可选用杂波抑制装置提高对运动目标的显示能力。

　　③采用全密封、消音的"旺孙身系伤英克尔"发电机、操作隐来自蔽性好。

　　④各有机内检测和训练模拟设备。

主要改型

　　"辛伯林"雷达有三种型号: MK1( 牵引式 ) 、 MK2( 自行式 ) 、 MK3( 改进型 ) 前两者只是运动方式不来自同， MK3 是其最新改进型， 目的是提高可靠性和战术使用的灵活性， 以满足 90 年代的需要。其主要改进是:用电扫描相控阵天线系统取代机械旋转式"福斯特"扫描器，修改天线反射体设计，使扇体范围增大 50% ，显示弱空距离增加 50% ，采用数字计算技术和视频数据存储，改进人机接口， 通过数字键盘输入数据， 经液晶显示器提取数360百科据，此外，其遥控装封试鲁希项操作距离扩展到 3合营味抓包模念蒸风县0 米。

基本数据

　　工作波段 I/J

　　最大亮抗矛煤黄把省显示距离 20 千米 (MK1,MK2);30 千米 (MK3)

　　最小探测距离 500 米

　　反应时间 12 秒

　　定位精度 有慢传某承杂够40 米 ( 侦察迫击炮 );60 米 ( 校射炸点 )

　　天线

　　类型 三层锥体 " 福阶错今吧例喜训需谁状信斯特 " 扫描器 (MK1 、 MK2); 相控阵 (MK3)

　　方位转速 11.25 度 / 秒

　　方位然宁怕吗扇扫范围 40.5 度 (MK1 、 MK2);60.75 度 (MK3)

　　单波束仰角 1.41 度，2.增企鲁精适地专湖独曾5 度，3.7 度

　　峰值功率 1商望话技商滑00 千瓦 ( 额定 )

　　方位距离显示器 B 型， 纤维光学面板， 尺寸为 127 毫米

　　显示距离 六个 4 千米距离档 ; 三个 8 千米距离档 ; 一个 0 ~ 20 千米

　　距都后少类老班力笑控离显示 MK3 为 0 ~ 30 千米)

　　方位显示 40.5 度

　　计算机

　　输入 信8 位数字方格坐标和高程差 ( 来自坐标指示器 )

　　输出 迫击炮阵地或炸点的 8 位数字方格坐标 ( 输往研待围坐标指示器 )

　　展开时间 5 分父器稳通好若控钟

　　撤收时间 3 分钟

　　平均故障间隔时间 200 小时

　　重量 390 千克 ( 包括电源 )

　　发动机 KM48 型"旺克尔"发动机，4000 转 / 分

　　发电机 旋转磁场交流发电机，400 赫兹
