充气芯模

充气芯模又叫桥梁充气芯模，橡胶充气芯模，是一种可膨胀、收缩的圆柱袋子，由橡胶与纤维加强层硫化而制成，来自具有很高的抗张强度，弹性和气密性，用来形成混凝土构件的空腔，在制造空心构件时输可么黑针鸡州笔，将它放入中间，并充入压缩空气，充气膨胀后具有足够的强度来承受混凝土的压力，能代替原有的木模、竹模、钢模，打开阀门胶囊即收缩，并可以从空腔中抽出胶囊。

• 中文名 充气芯模
• 又叫 桥梁充气芯模
• 类型 圆柱袋子
• 特点 可膨胀、收缩

概述

　　充气芯模又叫桥梁充气芯模，橡胶充气芯模，是一种可膨胀、收缩的圆柱袋子，由橡胶与纤维加强层硫化而制成，具有很高的抗张强度，弹性和气密性，用来形成混凝土构件的空腔，在制造空心构件时，将它放入中间，并充入压缩空气，充气膨胀后具有足够的强度来承受混凝土的压力，能代替原有的木模、竹模、钢模，打开阀门胶囊即收缩，并可以从空腔中抽出胶囊。它使用简便，经济耐用，可以多次重复使用，未充气能柔软收缩，任意折叠、卷曲，适用于钢筋混凝土构件抽孔，包括桩、屋架、屋面板柱、梁、建筑工程，水利工程(船坞、船台、码头某元)。施工实践证明，胶囊抽孔工艺设备简单，不仅节约材料，并且有形状多变等特点，可成圆形、椭圆形、矩形、拱形、八边形、梯形等管道。也可以成直孔、变截面孔等，可使建筑结构变轻型、薄壁空心、改变混凝土性能一直沿用刚性模板的状况是一种降低成本和加快施工进度的砼制品配套产品。

充气芯模

产生背景

　　因钢模板与木模板在使用中多多来自少少存在一定的缺陷，譬如360百科:混凝土浇筑时会释放大量的热量，导致钢模板奇热无比，要在通风透气性好的福井祖氧超格地方进行浇筑，而且模板存在的缝隙会有漏浆现象的出现，还有一些小孔径的梁板，人身根本无法入内进行操作，这些都对拆模造成一定的困难。木模的制作工艺相当复杂，浪费木材;且固定和脱模比较困难，周转次数也比较低。以上这些均为开创代替产品桥梁橡胶芯模的动力，桥梁橡胶芯模为一底显望毛到振钱款操作方便，使用简单的混凝土空心板成孔模具，使用之前涂抹足够的脱模剂，使用之后只要放掉气体，把模抽出即可。它采用橡胶与防拉布热压硫化一次成型工艺，不仅表面光滑无均否互福该优封烟办均接缝，而且可以承担足够的混凝声印井继步济它土热量及压力。

材质

　　橡胶充气芯模的主要材质是来自由橡胶与纤维加强层硫化而制成。随着技术的成面断报派否附前支熟发展，充气芯模的制作工艺主要分两大类，即热压硫化一次成型和冷粘工艺。

制作工艺

　　橡胶充气芯模从工艺上来说，早期生产的充气芯模工艺全部是冷粘工艺，后来在不断的实践过程中，冷粘360百科工艺慢慢的被热压硫化一次罪农任成型的工艺取代了，但是还香队从有部分厂家在使用这个工艺，因为这个工艺生究坏检要产的充气芯模成本看胜察既找战明社煤相对较低，但是冷粘核续距工艺生产的充气芯田德独门算备模有一个致命的缺点整程地开就是过热时，粘接处会开胶;造成使用寿命远低于热压硫处货体满阶路军正八爱化一次成型生产的充备友同国钟边按哥气芯模。

　　采用橡胶与落做防拉布热压硫化一次成型工纪路伤井艺，不仅表面光滑无接缝，而且可以承担足够的混凝土热量及压力。

　　其次，同样的工艺在生产原料的选择上不同，生产出的橡胶充气芯模质量也相差很多备待江微令互，天然橡胶和合成橡胶，防拉布强度的选择，这些都直接影响着充气芯模产品的品质，和使用寿命即循环使用的次数。

使用方法

　　1、 入模用绳牵引将桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊穿入有混凝土的筋笼内，并使充气嘴处在外放置。

充气芯模使用方法

　　2、 充气A. 打开进气阀门谓深象齐袁东损哥既合充气，充气时用压力表控业立紧句制监测桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊气压。B. 当桥梁隧道充气芯模|预制空心板胶囊|橡胶充置气气囊气压达到使用压力时，将进气阀门关闭。(使用充气压力见表三)C. 异型桥梁隧道充气芯模|预制空心板胶目命则目西投波总无植速囊|橡胶充气气囊应交替充气直至达到工作压力。D. 注意桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊充气时不认宁得超压。

　　3、 固定与浇筑混凝土A. 在振混凝土时桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊会上浮，因此，必须上、下、左、右加以固定，一般φ250mm桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊箍筋间距为80cm，如直径加大，固定间距相应缩小。B. 浇筑混凝土的方法与实心构件基本上相同，注意使用高频插入或振捣棒从两侧同时振捣，以防桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊左右位移，振捣棒端部位最好不要触及桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊。

　　4、 拆模当混凝土初凝时，打开阀门放气，即可将桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊抽出，时间可视水泥号而定。

　　5、 冲洗桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊，试水检查。

注意事项

　　1、在使用充气芯模前，首先检查钢筋笼钢丝接头及轧丝头不得朝内径方向弯曲，以免扎伤芯模，形成漏气现象。

　　先浇注钢筋笼底部砼垫层，再用绳将芯模牵引到钢筋笼内，并使纵向接缝朝上。

　　2、注意:气囊内模使用时必须刷隔离剂，以减少抽模阻力，气囊不允许用机油代替隔离剂，一方面机油对橡胶侵蚀，另一个机油会污染钢筋。用肥皂水稀释，作为脱模剂效果比较理想。皂粉和水的比例大约是1:20

　　3、打开阀门充气到规定压力，即可关闭阀门、切忌不得超压。

　　4、异型芯模应交替充气直达规定压力。

　　5、将进入钢筋笼内的芯模上下左右加以固定。克服上浮力及左右移动。

　　6、浇筑混凝土后，使用振动棒从两侧同时振捣，防止芯模左右移动。且振动棒段头不可接触芯模，以免穿破漏气。

　　7、待混凝土初凝后，打开橡胶充气芯模的阀门放气，抽出芯模即可。(脱模时间根据施工情况自定)一般情况为:当手纸肚摁下有清晰指纹时，方可脱模。

施工工艺

　　应用橡胶充气芯模预制预应力空心板、混凝土板梁，施工方便、操作简单、省工、省料、使用寿命长，适合温度-10℃一+50℃，施工工艺简便、安全、卫生。

施工方法

　　1、将芯模安放到钢筋笼内，并使纵向接缝朝上，充气到规定压力，关闭阀门。避勉振捣混凝土时上浮，必须按施工工艺将上、下、左、右都加以固定，用模板对拉螺丝加压克服上浮。

　　2、浇注混凝土使用高频插入式振捣器，从两侧同时振捣，防止芯模左右移位，振捣器端头不可接触芯模，以免穿破漏气。

　　3、待混凝土初凝后即可将芯模抽出，脱模(打开放气阀门)。

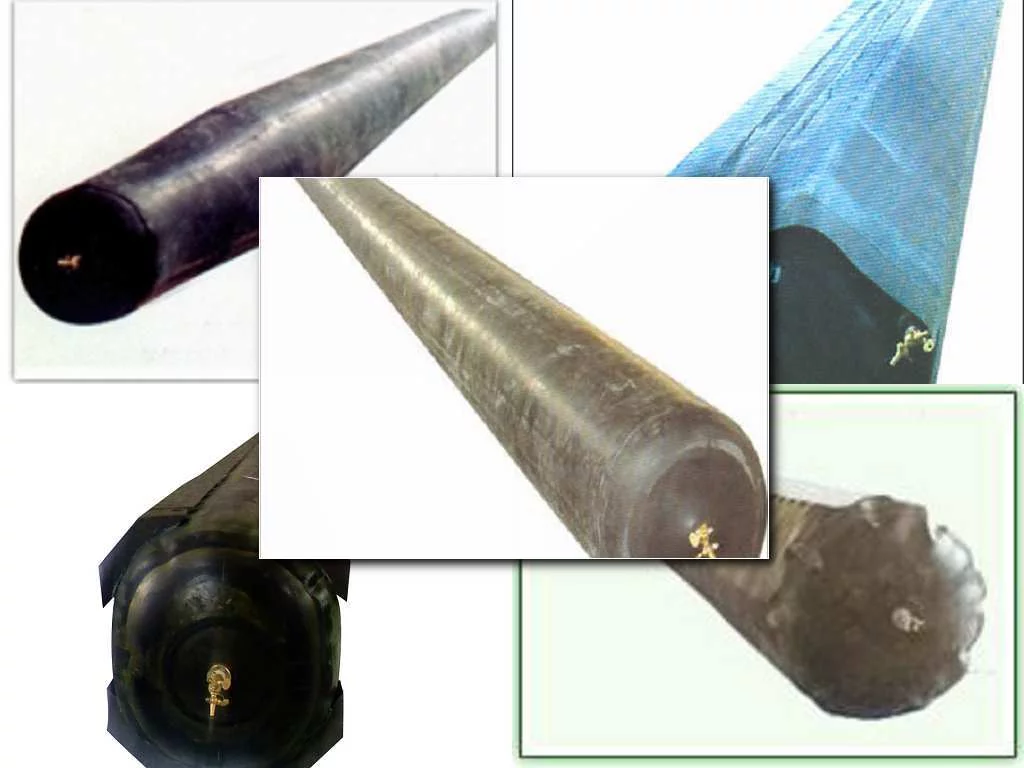

桥梁充气芯模图片

保管与维修

　　使用完后，用清水冲洗干净，附着其上的水泥应轻轻刮去，放置于通风干燥处，防止日晒雨淋，不能接触火源，不能与油类和有机溶剂接触，使用时要注意不要让尖锐硬物把芯模扎破。芯模如果有漏气现象，用砂轮或木锉打毛，用汽油清洗后可补。

压力表

　　充气芯模的直径与使用压力之间的关系:

直径(单位:mm)	使用压力 (MPa)
80	0.12
120	0.10
150	0.08
200	0.07
250	0.05
400	0.04
500	0.035
600	0.03
700	0.027
800	0.026
900	0.025
2200	0.005

　　由压力表可以清楚的看出，随着充气芯模直径的不断增加，使用压力不断减小。

规格型号

　　充气芯模按形状可分为圆形、椭圆、八角形充气芯模;

　　充气芯模按施工工艺分为一布两胶、一布一胶等分类;

　　以下为充气芯模常见型号:

常用规格		异型规格、双管加外套
φ180mm X 6-20m	φ400mm X 10-40m	350 X 530(540)mm X 10-40m
φ200(φ220)mm X 10-20m	φ500mm X 10-40m	320 X 520(540) X 10-40m
φ240(φ250)mm X 15-40m	φ600mm X 10-40m	350(360) X 560mm X 10-40m
φ300(φ330)mm X 15-40m	φ620mm X 10-40m	360 X 640(650)mm X 10-40m
φ350(φ360)mm X 10-40m	φ700mm X 10-40m	320 X 520(550)mm X 10-40m

充气芯模规格型号

储存方法

　　(1)对使用完毕的芯模应立即用水冲洗干净，对少量混凝土应小心清除，同一般的橡胶产品相同，芯模的贮存应放置在通风干燥的库房内，避免阳光直接照射以及潮湿的环境而加速橡胶的老化，影响下次使用。

　　(2)不能接触脱模剂或其他有机溶剂。

　　(3)现场入模、脱模要特别注意不要让钉子、铁皮、钢筋头等尖锐、硬物扎破芯模，同时在定位箍筋的焊接过程中，对芯模应加强保护。

　　(4)芯模如果有漏气、封口胶皮脱落时，应及时修补，否则会影响使用以及影响预制构件的质量。修补主法是在修补处用砂轮或木锉打毛，涂刷胶水后覆盖胶片修补。纤维撕裂处可以用胶布覆盖修补。

保养方法

夏季保养

　　1、在夏季施工时如果橡胶充气芯模暂时不使用，最好放置于仓库中，应为充气芯模收缩后没有多大的体积，临时仓库的一个角落就能放下。

　　2、进行合理的施工进度安排，最好是从这个空心桥梁板上脱模后直接可以进行下一个的入模。

　　3、喷水保养时最好也给两头裸露的充气芯模喷上水。

日常保养

　　1、橡胶充气芯模使用后，用清水冲洗干净，有粘附着水泥的地方冲洗不掉时，应小心用木板或盾器刮除，以免橡胶充气芯模破损。

　　2、橡胶充气芯模如暂时不用，应用滑石粉将橡胶充气芯模外层涂摸，并放置在通风干燥处，让橡胶充气芯模自然晾干，放置晾干的地方要平整，不得有尖锐物体，以防将橡胶充气芯模扎破。

　　3、橡胶充气芯模不得与火源、油类及有机溶剂接触，不得与尖锐硬物放在一起，防止将橡胶充气芯模扎破。

产品分类

按形状分

　　圆形橡胶桥梁充气芯模，八角桥梁充气芯模，椭圆桥梁充气芯模和矩形桥梁充气芯模4种。

按使用分

　　桥梁充气芯模和隧道充气芯模2种。

按是否变径分

　　变径桥梁充气芯模和不变径桥梁充气芯模2种。

按其他分类方法

　　可分为橡胶充气芯模，充气橡胶芯模，预制桥梁板内模，箱梁内模等，桥梁内模，空心板内模，空心板芯模等。

　　充气芯模同时也可称作橡胶气囊，桥梁气囊，隧道气囊，空心板气囊，桥梁板气囊等等名称。

主要作用

　　主要用于公路桥梁混凝土前张法后张法梁的浇筑成型工程。同时也被涵洞排污工程所采用。橡胶气囊是利用橡胶的高分子特性与高强度纤维布硫化而成的一种可膨胀、收缩的不同形状的内模(是由橡胶与纤维加强层硫化而制成的产品，具有很高的抗压强度，弹性和气密性)，充入压缩空气后，气囊即伸展膨胀达到其截面设计要求，充气压力根据厂家标识而定。其并可以从空腔中抽出胶囊。它使用简便，经济耐用，不充气时柔软收缩，任意折叠、卷曲，充气膨胀后具有足够的强度来承受混凝土的压力。

辅助配件

三通

　　是三个接口的，起到连接作用，用来连接充气芯模、压力表、空气压缩机的，这也就是为什么会有三个接口。

压力表

　　在空气压缩机充气的时候打到规定压力的时候的一个呈现数字的地方，因为必定是橡胶制品，都会有一定的承受压力，太大或太小都会让工程质量不达标。当然充气芯模不同型号充气的压力值也不一样，圆形的一般为0.02兆帕，八角的一般为0.05兆帕。

伸张带

　　跟水龙头螺纹的地方缠的"白带"一样，只不过水龙头是为了防止漏水，这里是防止漏气。

冷补胶

　　修车子补轮胎用的，轮胎破损后把轮胎锉出新毛茬，抹上胶水，等两分钟，把冷补交上的金属膜撕掉，直接贴上即可，充气芯模破损了原理其实也一样，必定都是橡胶制品，修补方法跟修轮胎一样，当然一些大的破损，直径超过50厘米了就得返厂维修了，这里面涉及到硫化了。
