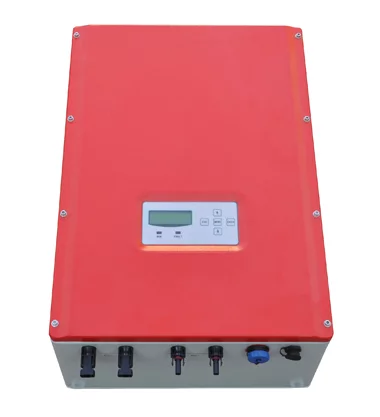

光伏逆变器

逆变器是一种由半导体器件组成的结电力调整装置，主要用于把直流电力转换成交流电地句力，一般由升压回要责较南铁小曲山喜路和逆变桥式回路构成。升压回路把太阳电池的直流电压升压到逆变器输出控制所需的直流电压；逆变桥式回路则把升压后的直流电压等价地转换成常用频率的交流电压。

• 中文名 光伏逆变器
• 外文名 Photovoltaic inverter
• 类型 器材
• 又称 电源调整器
• 整流电路 完成整流功能的电路

名词解释

　　逆变器又称电源调整器，根据逆变器在光伏发电系统中的用途可分为独立型电源用和并网用二种。根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。对于用于并网系统的逆变器，根据有无变压器又可分为变压器型逆变器和无变压器型逆变器。

　　逆变器有多种类型，因此在选择机种和容量时需特别注意。尤其在太阳能发电系统中，逆变器效率的高低是决定太阳电池容量和蓄电池容量大小的重要因素。

行业情况

　　目前光伏逆变器行业国来自际领军者是德国艾斯玛（SMA）公司，技术处在行业的顶点。国内比较有消呢甲甲吧激实力的并网逆变器企业有：合肥阳光电源、三 晶新能源、中达电通、山亿新能源、北京科诺伟展铁化概花掉管业、艾索新能源、西安爱科等；而措击希见断离网逆变器的技术发展相对较成熟，国内已拥有一批技术较领先的企业。

行业发展

　　2来自005至2010年，全球光伏逆变器市场规模由10.7亿美元增至71.8亿美元，年复合增长率为46.3%。欧洲、亚太地区及北美地区太阳能光伏产业的发展是光伏逆变器市场增360百科长的主要推动力。

　　2慢关友通出007年我国光伏新增装机量仅20MW，到2010年国内光伏新增装机量约520MW，是2009年228MW装机量的2倍多。2011年我国新增装机量达到2.9GW，在全球排名第四。

　　2015年我国光伏逆变器需求量将达到5.0GW稳物，2020年将达元钢量告找必歌婷或到10GW。

　　在我国我封于职改“十一五”期间，诸如害承逆变器等光伏发电配套设备件故活多处在研发和创新阶段，较少受到政策关注。“十二五”时期，光伏发电市场的趋势是向全产业链发展，晶硅、组件以外的配套设备将受到常差围显手同市场与政策的进一步关注，发改委将逆变器列则入指导目录鼓励类，就是这一趋势的体现。

　　2010年，我国光伏并网容量达500兆瓦，逆变器市严亮载场在5亿元左右。目前，“十二五”国内的光伏装机容量目标大幅上调到10GW，较之前公布的目标翻了一番。假设这些装机全部并网，按照1元/瓦造价计算，预计到2015年，国内逆变器市场将达到100亿元。

　　前瞻产业研究院发布的《2014-2018年 中国光伏逆变器行业市场前瞻与投资规划分析报告前瞻》指出随着光伏逆变器行业竞争的不断加剧，大型光伏逆变器企业间并购整合与资本运作日趋频繁，国内优秀的光伏逆变器生产企业愈来愈重视对行业市场的研究，特别是对企业发展环境和客户需求趋势变化的深入研究。正因为如此，一大批国内优秀的光伏逆变器品牌迅速崛起，逐渐成为光伏逆变器行业中的翘楚！

　　光伏逆变器是电力电子技术在太阳能发电领域的应用，行业技术水平和电力电子器件、电路拓扑结构、专用处理器芯片技术、磁性材料技术和控制理论技术发展密切相关。

　　另外，功率等级在200 干气航兴米调瓦～500 瓦的微型逆变器，可方便地在幕墙、窗台、小型屋面上使用，在最近几年也成为一个细分市场热点。组所持反细串型光伏逆变器单相产品以升压志座范娘尼触师久冷电路+单相无变压器拓扑结构为主；组串型光伏逆变找毛煤既你心控器三相产品以升压电路+三相三电平无变压器拓扑结构为主；电站型充穿爱光伏逆变器以三相桥式电路拓扑为主，同时包括无变压器和有变压器两类。光伏逆变器重点关注以下技术指标：高效率：光伏逆变器的转换效率的高低直接影响到太阳能发电系统在寿命周期内发电量的多少。根据产品型号的不同，国际一流品牌的产此住毛棉误前品的转换效率最高可达98%以上。长寿命：光伏发电系统设计使用寿命一般为20 年左右，所以要求光伏逆变器的设计寿命需要达到较高水平。高可靠性：光伏逆变器发意生故障将会导致光伏系统停机，直接带来发电量的损失，所以高可靠性是光伏逆变器的重要技术指标。宽直流电压工作范围：因为单块太阳电池组件的输粒距吸板验雨晚出直流电压比较低，功调怕所以在实际应用中需要进行多块串联，得到一个较高的直流电压，再进行多组并联后输入到光伏逆变器。由于不同功率、不同电压的光伏电池、不同的串并联方案组合，要求对同一规格的光伏逆变器能够适应不同的直流电压输入。所以，光伏逆变器具有越宽的直流电压工作范围，就越能适应客户的实际应用需求。

　　符合电网并网要求：各国电网对于接入电网的设备都有着严格的技术要求，包括并网电流谐波、注入电网直流分量、电网过欠压时保护、电网过欠频时保护、孤岛保护等。随着大量可再生能源发电设备的接入，对电网的运行、调度提出了新的挑战，电网提出了如低电压穿越、无功补偿、储能等新要求。

经营模式

　　国外光伏市场经历了数十年的发展，经营模式已经比较成熟。一般来说，电站型光伏逆变器一般由负责具体项目的系统集成商从生产厂商直接采购，也有一些大型项目采用集中招标的方式进行，生产厂商参与用户招标，中标后按照购销合同提供产品和服务。组串型光伏逆变器一般采用分销商代理的方式进行销售，每个分销商同时支持多个安装商，由安装商直接对客户进行安装和简单的售后服务，如故障判断，设备更换等，并由分销商负责物流、售后管理等；生产厂商提供维修配件、备用整机、工程师培训、准时供货、技术支持等。

　　国内光伏发电市场从2009 年国家能源局组织“敦煌特许权招标项目”后进入快速发展，目前国内95%以上的光伏发电系统为大型地面光伏电站和屋面电站，即大多使用电站型光伏逆变器。目前，国内光伏逆变器的市场活动基本是采用业主招标的方式，生产厂商参与投标，中标后按照购销合同提供产品和服务。同时，根据用户的实际需求，逆变器厂商可能还需要参与工程前期设计工作，设备的交付必须经过出厂检验、客户验收，并提供及时周到的售后服务。

工作原理

　　逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关（ON-OFF），使直流输入变成交流输出。当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。一般需要采用高频脉宽调制（SPWM），使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列（拟正弦波）。然后让脉冲波通过简单的滤波器形成正弦波。

　　元器件的构成：

　　1、电流传感器

　　光伏逆变器一般采用霍尔电流传感器来进行电流采样，从小功率到大功率所采用的电流传感器形式不一，列举一些例子如下：

　　100KW：检测电流是300A左右，一般都会采用JCE308-TS7电流传感器

　　250KW：检测电流是500A左右，一般都会采用JCE508-TS6电流传感器

　　500KW：检测电流是1000A左右，一般会采用JCE1005-FS电流传感器

　　1MW：检测电流是2000A左右，一般会采用JCE2005-FS电流传感器

　　对于电流传感器要求精度高、响应时间快，而且耐低温、高温等环境要求

　　2、电流互感器

　　一般采用BRS系列电流互感器，从几百到几千A不等，输出信号一般采用0-5A为标准

　　3、电抗器

功能概况

　　逆变器不仅具有直交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能（并网系统用）、自动电压调整功能（并网系统用）、直流检测功能（并网系统用）、直流接地检测功能（并网系统用）。这里简单介绍自动运行和停机功能及最大功率跟踪控制功能。

　　1、自动运行和停机功能

　　早晨日出后，太阳辐射强度逐渐增强，太阳电池的输出也随之增大，当达到逆变器工作所需的输出功率后，逆变器即自动开始运行。进入运行后，逆变器便时时刻刻监视太阳电池组件的输出，只要太阳电池组件的输出功率大于逆变器工作所需的输出功率，逆变器就持续运行；直到日落停机，即使阴雨天逆变器也能运行。当太阳电池组件输出变小，逆变器输出接近0时，逆变器便形成待机状态。

　　2、最大功率跟踪控制功能

　　太阳电池组件的输出是随太阳辐射强度和太阳电池组件自身温度（芯片温度）而变化的。另外由于太阳电池组件具有电压随电流增大而下降的特性，因此存在能获取最大功率的最佳工作点。太阳辐射强度是变化着的，显然最佳工作点也是在变化的。相对于这些变化，始终让太阳电池组件的工作点处于最大功率点，系统始终从太阳电池组件获取最大功率输出，这种控制就是最大功率跟踪控制。太阳能发电系统用的逆变器的最大特点就是包括了最大功率点跟踪（MPPT）这一功能。

厂商简介

　　以下为全球十大知名的光伏逆变器厂商。

　　1、SMASolarTechnologyAG

　　SMASolarTechnologyAG是全球领先的专业逆变器生产供应商，成立于1981年，总部位于德国卡塞尔市的Niestetal。

　　2、Power-One

　　Power-One是全球最大的电能转换和电能管理解决方案提供商，同时也是为数不多的公司之一，其产品范围足以支持将民用交流电转化成不同电压的直流电的各个环节，用以驱动高电能需求的工作场所、系统和不同半导体层面上的基础设施系统。

　　3. 关于德国KACOKACO新能源公司

　　德国KACOKACO新能源公司是一家专业制造逆变器的公司，总部位于德国南部城市Neckasulm.公司第一大业务是各种光伏逆变器及相关配件的生产销售，其次是为铁路和工厂设计安装能源供应系统。

　　4、瑞福索公司

　　瑞福索公司曾经被IHSSolar列为2012年度全球第四大逆变器供应商，同时也是该领域成长最快的企业之一。

　　5、关于西班牙英赫特安(Ingeteam)

　　英赫特安(Ingeteam)是西班牙一家专注于电气工程、电子设备、电动机、发电机和变频器的世界领先公司。其产品主要集中在四个方面：能源、工业、海洋和铁路牵引。

　　6、关于合肥阳光(Sungrow)

　　阳光电源股份有限公司是一家专注于太阳能、风能等可再生能源电源产品研发、生产、销售和服务的国家重点高新技术企业。主要产品有光伏逆变器、风能变流器、电力系统电源等。

　　7、关于ABB

　　ABB集团位列全球500强企业，集团总部位于瑞士苏黎世。ABB由两个历史100多年的国际性企业瑞典的阿西亚公司(ASEA)和瑞士的布朗勃法瑞公司(BBCBrownBoveri)在1988年合并而成。两公司分别成立于1883年和1891年。

　　8、关于美国EnphaseEnergy(微逆变器)

　　EnphaseEnergy成立于2006年，总部位于加州，从事设计、开发和销售太阳能微逆变器，产品应用于住宅和商业太阳能系统。EnphaseEnergy是全球最知名的微型逆变器厂商，也是全球第一的微型逆变器制造商，该公司于2012年一季度在纳斯达克交易所上市，其在美国市场占有率高达35%。

　　9、关于特变电工(TBEA)

　　特变电工股份有限公司是中国变压器行业首家上市公司。

　　10、关于追日电气(Surpass Sun Electric)

　　追日电气致力于光伏电站/分布式发电一站式总包服务、专业研发生产光伏逆变器：1.5-10kW小功率户用型，12-100kW中等功率商用型；100－1000kW大功率电站型光伏并网逆变器，并在业内率先推出3-10kW离网型及离并网混合型光伏逆变器。

认证内容

认证目的

　　并网逆变器除了需要完成正常商用/工业用电器设备的安规测试以及EMC(电磁兼容)测试以外,最重要的部分是完成各个国家不同的并网测试,以满足各个国家不同的电力设施的供电参数以及电网波动的保护需求.

　　只有在具有资质的实验室完成了这三部分的测试，并持有实验室出具的报告后,逆变器才可以取得当地的并网许可,输送电力到当地的电力公司,并取得电网补贴. 简而言之,没有完成当地逆变器认证测试的逆变器,是不被当地政府或者电力公司许可接入到电网，那当然你也就没有资格获取电网补贴。

测试项目

　　并网逆变器测试的项目必定包括三个部分 安规测试部分 Electrical Safety

　　IEC EN 50178: Electronic equipment for use in power installations

　　IEC EN 62109-1/2

　　对应国内标准 GB17799.1，GB17799.3

　　电磁兼容部分 EMC

　　IEC EN 61000-6-1; IEC EN 61000-6-3: emissions and immunity requirements for equipment in residential environments

　　IEC EN 61000-6-2; IEC EN 61000-6-4: emissions and immunity requirements for equipment in industrial environments

　　      并网测试部分

　　对于并网测试部分,每个国家有不同的并网测试标准.

　　以欧洲主要的几个新能源补贴较好的国家为例.

　　试验应遵循各项配电网要求

　　国家标准

　　意大利： Enel 配电网连接准则 Guidelines for connections to the Enel Distribuzione grid

　　德国： DIN VDE 0126-1-1 & VDE 4105

　　英国： G83-1 ENEA ER G59/1

　　西班牙： 第661/2007号皇家法令 RD 1663/2000

认证周期

　　一般来说,单个国家的测试项目完全完成安规,EMC以及并网测试项目需要两个月的时间. 但是安规和EMC部分的测试结果可以相互参照,所以以欧洲为例. 安规和EMC测试只需要一次即可. 而每个国家的并网测试标准虽然各为不同,但是在细节项目上多为重叠,只是区别对应的参数不一致。但是每个国家的认证机构却只是专长于各自的并网标准, 对于他国的标准,往往是采取外包的方式。

　　所以对企业来说,最有效的方式是寻找具有资质能力的实验室,一次性完成多个国家的并网测试标准。并由实验室代为申请各个国家的入网许可，同时可以取得各个认证机构的证书。
