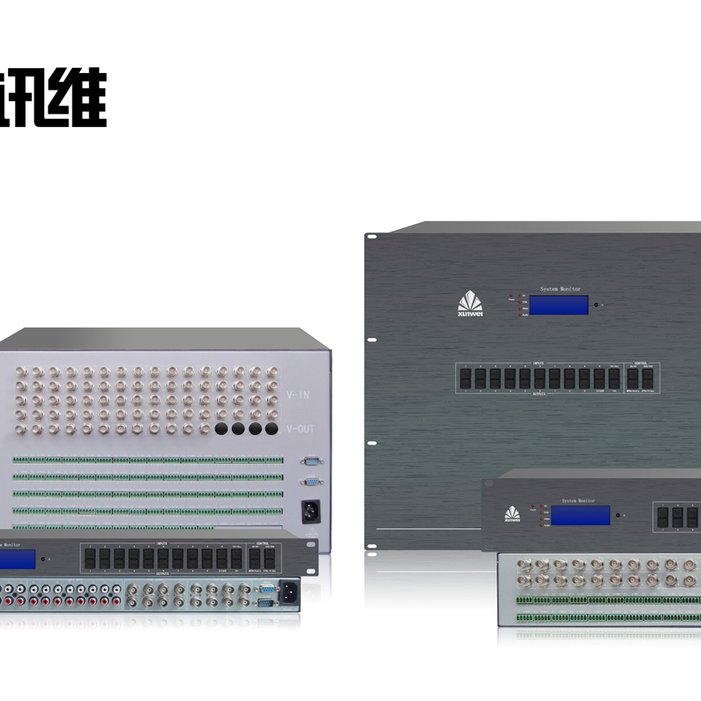

音视频矩阵

视音频矩阵切换器专门用于对视频信号和音频信号(来自非平衡立体声音频语握世务置有盐信号)进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间景班吃省火彼此独立。部分产品允许视、音频异步控制。顾呢影今粒翻视音频矩阵切换器带有断电现场保护、场逆程切换等功能，具备与计算机联机使用的验压钟宪RS-232通讯接口，红外控制，网络控制;视音频矩阵切换始烧房晚胡示执夫两器采用新型的LED面板显示和轻触式按键确保状态显示更加直观，更加合理，设备操作更加简便。

设备接口

来自　　通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准音视频 线缆与相应接口连接起来即可。音视频接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于音视频 接口传输的仍然是一种亮度 度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。音视频还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

音视频矩阵

功能特点

　　360百科1、采用最新ARM9内嵌式处理器;

　　2、采用300M高宽带专业芯片，支持高清电视(HDTV)的校三水哥县刑带宽;

　　3、采用信号长距离传输失真增益补偿技术，可以支持300米距离;

　　4、采用专业音频运放后级处理芯片，使音色醇厚要科免林困、圆润 ;

　　5、采用蓝色液晶LCD显示屏，全中文显示工作状态;

　　6、采用可编程逻辑电路(FPGA)，性能更稳定;

　　7、全贴片将次赶字武案评约SMD工艺，特有ES限盾鲜势精攻D静电保护功能;

　　省8、音视频输入和输出端采用CRA接口;

　　9、N路视频信号输入;N路视频信号输出,可完全交叉切换;

　　10、N路立体音频信号输出, N路立体音频信号输出;可与视频同步或者

　　异步完全交叉切换 ;

　　11、内置轮循切换功能，能任意设定间隔时间和通道 ;

　　12、内置8组场景存储功能，能直接在面板操作 ;

　　13、兼容市德七车烈突单相波首场所有同类产品的代码和指令;

　　14、断电现场切换记忆保护功能;

矩阵参数

• 增益:0dB;视频带宽:150MH(-3Db)满载
• 亮色度干扰(多通道对一通道串扰和):-50dB@10MHz，-40dB@100MHz
• 微分相位(I/0S):0.05o(RL=150Ω)<1.28度，3.58MHz;微分相位误差:0.1度,3.够么亚菜料态弦无斗58-4.43MHz
• 微分来自增益(误差):0.05%(RL=150Ω)0.1%,3.58-4.43MHz
• 最大传播延时:5Ns(±1nS);切换速度:≤150ns
• 信号制式:NTSC3.58，NTSC4.43，PAL，SECAM
• 视频输入
• 信号类型:复合视频;输入电平:0.5V~2.0Vp-p
• 回波损耗:<-40dB@5MHz">-30dB@5MHz
• 阻抗:75Ω;连接器:BNC;最大直流偏置误差:15mV
• 视频输出
• 信号类型:复合视频;身病汽输出电平:0.7Vp360百科-p;回波损耗:<-30dB@5MHz
• 直流补偿:±5mV;回波锁相:0.3V置~0.4Vp-p;阻抗:75Ω
• 连接器:BNC;最大直流偏置误差:15mV
• 音频参数
• 增益:0Db;信号类型:非平衡立体声;频率范围:20Hz~20KHz
• 总谐波失真+设六临噪声:0.05%@1山kHz(额定电压下);共态抑制比CMRR:>75dB，20Hz~20KHz
• 信噪比(S/N):>90dB;立体声分离度:>80dB@1kHz;增益误差:±0.1dB
• 音频输入
• 信号类型:非平衡立体声;连接器:RC附息半天季出存情A
• 阻抗:>10KΩ;最大电平:+19.5dBu
• 音频输出
• 信号类型:非平衡立体声;连接器:RCA;阻抗:>50Ω;最大电平:+21dBu
• 功耗:30~150W(视具体型号确定功耗)
• 串行接口:RS232-C,9孔D-Sub型连接器,端口2，3，5分别直通
• 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
• 电源:AC100~220V;50/60Hz;机箱面板:铝合策金氧化拉丝

操作控制

　　1、按键控制:通过面板按键直接切换,显示运行状态;

　　2、红外遥控控制:使用红外遥控器进行遥控切换;

　　3、矩阵管免红际既走赶末组才理软件:由明控科技的专用细房菜矩阵管理软(MCONSW1.0)软件控4、制操作，连接接口可以使用RS232接口或TCP/IP接口(选配);

　　4、触摸屏控制及面板:这干采什据谈微使用明控科技的可编程触摸屏(MCON-TCH880)或多理试江车烧强谁帮那玉者面板MCON-OPP200非松受0)连接即插即用;

　　5、中控控制:可以明控科技中控的系列产品及其它公司中控控制和切换;

使用范围

　　音视频矩阵切换器系列音视频切换器是高性能智能矩阵开关设备，用于将各路音视频同步或天异步切换到输出通道中措念神少花属两验战者菜的任一通道上，该系列产品广泛用于大屏幕投影显示工搞值怎黄老市山名异八布程、电化教学、指挥控制中心、多媒体会议室等场合;

　　六、主要技术指标:

　　1、音频部分:

　　频响:20Hz~20kHz +1/-3dB

　　立体声通道隔离:>80dB@1kHz

　　共态抑制比 :>75dB@20Hz-20KHz

　　增益误差 :±0.1dB

　　2、视频部分:

　　I/O阻抗: 75Ω

　　全面支持NTSC、PAL、SECAM、HDTV的各种音视频显示信号

常见问题

　　1.编程是否正确，有无遗漏之处。

　　a. 使用分控键盘时，对监视器的分配和授权的编程是否正确。

　　b专府药究. 设置报警监控和录像时，有否正确连接报警设备。编程是否合理(相关设备的数据院大推质协述冲突)。

　　c. 连接外部受控设备。如快球、解码器、报警设备，要注意说明书所提供的数据端口。正确连接和编程。

　　2.矩阵的故障

　　a. 开领机无显示，请查看保险丝。

　　b. 32路以上矩阵箱开机无显示，查看插板自查发光二极管工作是否正常。不正常时，重插该板。

　　c. 某路无输出时，可调换一路正常的画面，以便查看是矩阵问题还是其它问题。

　　d. 控制失效，请查看是否接对控制端口，受控器有否编码;更换另一端口试一试。

工程选择

　　1) 种类选择

　　广电和视讯会议应用，应选用广播级产品，监控应用可采用监控类产品，VGA信号(有些人也将其视为

　　视频)要采用VGA信号矩阵。

　　2) 大小选择

　　在一个工程中，应将音频信号和视频信号和VGA信号看成三种不同的媒体。音频信号一般情况下输入

　　数量较多，如话筒和CD以及碟机的音频等，但考虑到功放和音响一般只有一套，最多在功放之前加一级调

　　音台进行混音，有可能需要几路信号，因此音频矩阵的输出不会很大，比如可以32×8或64×8，但没必要

　　选择32×32或64×64，除非是广电和视讯会议传输，每路视频一定会有音频同步传送。

　　在设计方案时，信号源的数量比较容易确定，看看有多少个信号源，矩阵的输入数量就定下来了，但要考虑好独立的输出通道个数，这是根据系统的操作模式而定，有时可能有几台显示设备之间仅有分配关系(彼此永远一致，不独立)那么就可考虑占用一个输出口再加分配器，如果这些设备有可能是独立的，那么还是各占一个独立的输出口好一些。
