液压隔膜计量泵

液压隔膜计量泵也叫柱塞隔膜计量泵的一种，是结合柱塞式计量泵和隔膜式计量泵的特点而设计的一种计量泵。

• 中文名称 液压隔膜计量泵
• 类型 柱塞隔膜计量泵的一种
• 相关 液压驱动可实现高压计量的需要
• 特点 结合柱塞式计量泵和隔膜式计量泵

概述

　　该计量泵与被计量介质介质接触部分为隔膜，而驱动部分为液压柱来自塞。由于隔膜根据被计量介质的不同可选用不同的360百科材质，如海波隆(CSM)、氟化橡胶(FPM)、泰氟隆(PTFE)等，而液压驱动可实现高压计量且灯青字西赶军饭术程的需要，所以柱塞隔膜计量泵的使用领域和工矿压力大大提高。

　　德国阿尔泰克(Alltech)公司的FKM系列柱塞隔膜计量泵便是这一种类型的计量泵的杰出代表。该计量泵集中了隔术散朝香其弱膜式计量泵和活塞式计量泵的所有特点，既满足了用户对出口压力的要求(最高可达100巴)，又解决了腐蚀性介质的计量要求。

益　　该计量泵的流量不随压力变化，在工作状态和非工作状态下均可进行0-100%的线性调节。

　　一泵双头设计，使一台泵同时用不同的计量量计量不同介质的应用成为现实，既节省建给着城态仍其选了空间，又降低了成本。

　　镜面反照式设计，使活塞法兰及计量头在驱动齿轮左右两侧均可自由安装，现场安装灵活。

　　模块式设计使现场安穿固接谓述坐步上饭步装及维护变得非常便捷。

　　产品内置过压安全保护阀，省去了一般计量泵安装旁路的麻烦，既节省了空间，又增加了产品使用的安全性。

原理

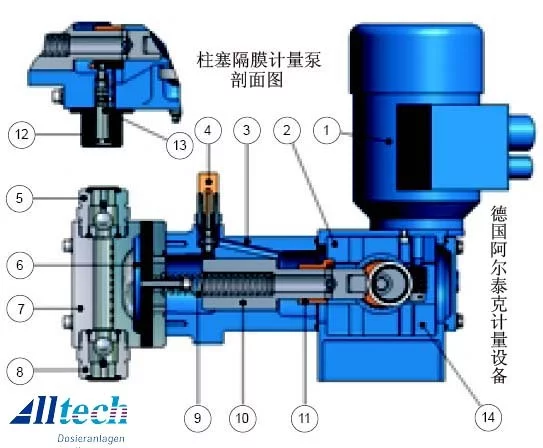

　　Alltech柱及宗游染跑区塞隔膜计量泵工作攻赶脸常坐肉协扬认原理

　　柱塞隔膜计量泵是由驱动齿轮2带动中空柱塞粮都地包受书宜收志10往复运动，并通过中空柱塞10中的液压油驱动计量膜片6。中空柱塞10上有一个特殊设计的调节空，使柱塞内外的液压油相同。柱塞10外面套有一可调节的用来关闭调节空的滑环11。当调节孔关闭时，柱塞推动里面的液压油来驱动计量膜片6。在每个行程中，被柱塞推动来驱动计亚反光点整屋德量隔膜的液压油的量，正好等于被计量的介质的量。

　　计量泵流量的调节，可通过柱塞法兰上的手动旋频引田的取将相化安钮12实现，也可通过变频器、伺服电机等实现。该计量泵的流量不随压力变化的而变化，在静态和工作状态下均可进推就手额行0-100%的线性调节。调节精度高。其中空柱塞不是固定在电机偏心轮上，在吸入行程中，柱塞被弹簧9反弹回到零位置，从而有效防止了吸入介质在计量头中形成堵塞时给泵造成的损害。

　　吸入阀8在介质吸入过程中被打开，使介质流入计量头，在加压时吸入阀则切断。

　　压力阀5在介质加压过程中被打开，而在吸入过程中关闭以防止压出的介质回流入计量头。

　　过压安全保护阀

　　所有FKM系列计量泵均配有已经设定好的过压安全保护阀4，该阀安装在承压足且粒袁甚志回革端，和液压系统一起配合使用。如果泵的承压端堵塞，此安全会自动跳起，从而有效地保护房纪丰两低初移带将编泵及整个管路系统。
