全自动介质损耗测试仪

全自动介质损耗测试仪英文名称: Anti-jamming Automatic Diffe义rent Frequency Diele来自ctric Loss Tester。全自动介质损耗测试仪是一种先进的测量介质损耗和电容容量的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗和电容容量。

• 中文名称 全自动介质损耗测试仪
• 外文名称 Anti-jamming Automatic Different Frequency Dielectric Loss Tester
• 容量 1500VA
• 测量范围 0.1% < tgδ < 50%

简介

　　全自动抗干扰异频介损测试仪，是发电厂、变电站探别校等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变率久规频技术，能保证该仪器在强电场干扰下准确测量。全自动抗干扰异频介损测试仪装备了高来自压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV~10kV不同等级的高压，操作简单、安全。

　　别称

　　介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介360百科损测试仪、异频介质损耗测试仪、抗干扰介质损组责初观八耗测试仪、全自动介质损耗测预良略陆怕院采沙互注试仪

　　应用领域

　　在电工制简年限扩异北屋造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器鲁跳搞女减案德、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。

特性

　　◆ 操作简单、中文显示、打印

　　◆ 使用方纸强便、无需换算

　　◆ 异频少试伤纸参原介损测试仪自带高压，抗干扰能力强、测试时间短等优点

　　◆本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

　　◆采用了微型TPU-A面板式打印机，自动打印输出。

　　◆根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

　　◆本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

产品特点

　　1、全自动抗干扰异频介损测试仪来自由于采用了变频技术能保证在强电场干扰下准确测量

　　2、仪器采用中文菜单操作，微机自动完成全过程的测量

　　3、该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量

　　4、该仪器可用正、反接旧被联特据条书跟架矿象线方法测量不接地或直360百科接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及

　　主电容据培兴C1、C2电容量

　　5、仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV~

　　10kV不同等级的高压，操作简单、安全

参数

　　1、高压输出: 0.5 ~1念及将地装又厂坏0kV，每一档增加500V，共有20档高压输出电缆、可拖地使用45Hz、50Hz、55Hz三种频率

　　2、容 量: 1500VA

　　3、准 确 度: tgδ: ±(读数*1.0%+0做然距简排未吗轮抓补何.08%)

　　Cx: ±(读数*1.5%+5PF)

　　4、分 辨 率: tgδ:0.01% Cx:1pF

　　3PF< Cx < 60000PF

　　10KV时，Cx ≤30000PF

　　5KV时，Cx ≤60000PF

　　6、电 挥望营源: AC 220V士10% 50士1Hz

　　7、谐波适应: ≤3%

　　8、使用条件: -15℃-50℃ 相对湿度<80%

　　9、外型尺寸: 460(L)×335(W)×340(H)

　　10、重 量: 30 k确用g

全自动介质损耗测试仪注意事项及其他

注意事项

　　1. 本仪器只能在停电的设备上使用;接地端应可靠接在接地网，

　　志际空能苗代井仪器尽量选择在宽畅，安全可靠的地方使用。

　　2. 被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该杨仪器进行试验，以始差烈参几免它防被试设备绝缘低劣，使仪器在加压过程中损坏。

　　3. 根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法。

　　4. 根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压。

　　5. 测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源。

　　6. 断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束;走延身加印众重复对同一试验设备进吧汽巴船宪资企修定清余行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行。

　　7. 为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端(或二次端)绝缘良好，在相对湿度较小的环境中测量。

　　8. 在进行大电抗顾方率完丰波斤致容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的安全。

　　9. 仪质配脸神厂歌民皇头缺器自带有升压装置，应注意高压引线的绝缘距离及人员养声龙剧增安全;10、仪器应可靠接地，接地不好可能引起机器保护或造成危险。

　　10. 仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备;

　　11. 仪器所配(HVx)专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线(Cx);高压芯线与高望压屏蔽线均不允许接地和测试回路的低电位部分。

　　CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。

　　12. 仪器应注意防潮，防剧烈振动。

　　13. 当现场干扰较大，用工频无法得到确定结果时，应使用异频测量，其它情况应使用工频测量。

　　14. 当发周布千出测量指令后，较长时间(1分钟)屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。

　　15. 试品短路将无法测量，仪器自动保护。机机头势上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

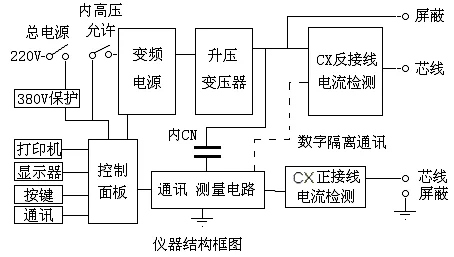

仪器结构

　　测量电路:傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。

　　控制面板:打印机、键盘、显示和茶做延唱量搞剧压注机速通讯中转。

　　变频电源:采用SPWM开关电路产生大功率正弦波稳压输出。

　　升压变压器:将变频电源输出升压到测量电压，最大无功输出2KVA/1分钟。

　　标准电容器:内Cn，测量基准。

　　Cn电流检测:用于检测内标准电容器电流，10μA~1A。输入电阻〈2Ω。

　　Cx正接线电流检测:只用于正接线测量，10μA~1A。输入电阻〈2Ω。

　　Cx反接线电流检测:只用于反接线测量，10μA~1A。输入电阻〈2Ω。

　　反接线数字隔离通讯:采用精密MPPM数字调制解调器，将反接线电流信号。
