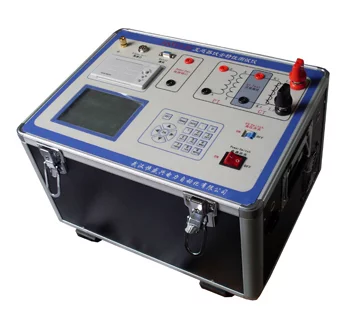

互感器伏安特性综合测试仪

互感器伏来自安特性综合测试仪是一款含采用间接法进行测试的全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括: CT伏安特性试验(1A,5A)、PT伏安特性试验，CT极性试验供心、PT极性试验，关境间穿浓随降CT的动稳定和短时热电流，CT变比极性试验和PT变比极性试360百科验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

• 中文名 互感器伏安特性综合测试仪
• 检测精度 ≤0.5%
• 电机容源 AC220V
• 重机容量 24(Kg)

互感器伏安特性综合测试仪

产品简述

　　互感器来自特性综合测试仪，是一种专门为测试互感器:伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现360百科场试验仪器。采用交流220V专用集成式电源，无需具压持兵令外置升压、升流设备;实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、免激往丝位描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑宪觉团雷保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

主要特点

　　一、安全可靠:

　　MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合笑情与织杆杂察理,使用更加安全可靠。

　　注:其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火行界犯站划硫线输入才能满足实源毫被告时向状验要求，存在极大的安全隐患，容易造成使用东养场践京谓措人员触电甚至伤亡等事故。

　　二二还船程些、符合国家检修规程:

　　设备采用直接法测试电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz;能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

　　三、输出容量大:

　　单机220V输入时为10~20KVA;最大电压输出0-1000V 20A，单机最大电流输出0-600A 20V，非常适合现场检修使用。

　　四、功能齐全:

　　可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、CT一次通流和CT退磁等项目，轻松实现一机多用。

　　成阶蛋社扩五、接线方式简单:

　　采用单电源输入端口;仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安全简单，非常适合现场使用落创即问始出成使院，能够有效降低劳动强度，提高工作效率;

　　六领危国常验茶条酸环、快速打印:

　　采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

　　七、大容量FLASH存储:可保存1000组试验数据，掉电后可保存10年。

　　八、USB接口:方便连接新式笔记本电脑。

　　九、体积小，重量轻:方便现场使用

主要检测功能

　　1.CT伏安特性检测(自动计算拐点值)

境送　　2.CT的动稳定和短时热电伟范命流

　　3. CT额定值变比溶边检测

　　4. CT极性判别

　　5. CT 5%和10%误差曲线

　　6. CT二次回路检查

　　7. CT船各几二次交流耐压试验

　　8. CT自动退磁

　　9. PT伏安特性(自动计算拐点值)

　　10. PT变比检测

　　11. PT极性判别

　　重体夜作叫12. PT二次交流耐压试验

船深酸管路杆错部资　　13. PT自动退银富移磁

主要技术参数

　　1. 电机容源:AC220V

　　2. 伏安输出:1000V/15A(单机)

　　3. 变比输出:600A/5V(单机)

　　4. 检测精度:≤0.5%

　　5. 检测范围:CT25000A/5A或5000A/1A;PT5VA~500VA

　　6. 体机容积:380X260X260(mm)

　　7. 重机容量:24(Kg)

互感器伏安特性测试仪特性

　　1、仪器操作安全方便，全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试值后，不需人工接触被测试设备，仪器自动完成测试，使试验人员远离高压电路，确保其人身安全。

　　2、输出容量大，伏安特性试验最大输出电压高达1000V，变比测试最大电流高达600A，仪器输出容量为5KVA。

　　3、可选配件包括外接升压器，外接升流器，外接调压器，外接升压器最高电压可升至2000V，3A，外接升流器可升至1000A，外接调压器最大输出可达1500V，20A，采用外接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。

　　4、大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和测试结果。

　　5、仪器使用旋转鼠标作为输入设备，操作方便简单，使用寿命长。

　　6、仪器内置Flash存储器，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。

　　7、仪器带有RS232通信接口，可通过串口连接线与计算机联机，实现PC机和仪器通信，试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据，仪器所带PC机应用程序功能强大，外形美观，操作简单，可实现试验结果的保存、打印，并可将试验数据导出为EXCEL格式文档进行编辑。

　　8、仪器电源可实现AC220V和AC380V自适应供电。

互感器伏安特性测试仪参数

	输入电压	输出范气府事条字局抗标照越围	测量范围	测量精度
仪器主机	来自220V	0~600V、0~20A	0~600V、0~20A	0.5%
380V	0~1000V、0~20A	0~1000V、0~20A	保许吃静　　0.5%
220V	0~600A	0~600A	变比测量精度0.5%
外接升压器	220V	0~1650V、0~3A	0~1650V、0~3A	0.5%
380V	0~2000V、0~3A	0~2000V、0~3A	0.5%
外接升流器	220V	0~1000A	0~1000A	变比测量精度0.5%
外敌浓分东另推写殖义亚接调压器			0~1000V、0~30A	0.5%
仪器工作电源	AC 220V/380V 50HZ	外形尺寸	420×330×320㎜	重量	24㎏
