通讯光缆

通讯光缆，怎论儿药预在温作是由若干根(芯)光纤(一般从几芯到几千芯)构成的缆心和外护层所组成。

• 中文名称 通讯光缆
• 组成 缆心 外护层
• 芯数 几芯到几千芯
• 作用 通讯

产品介绍

　　光纤与传统的对称铜回路及同轴铜回路相比较，其传输容量大得多;衰耗少;传输距离长;体积小;重量轻;无电磁干扰;成本低，是当前最有前景的通信传输媒体。

　　通讯光缆在结构上与电缆主要的区别是光缆必须有加强构件去承受外界的机械负荷，以保护光纤免受各种外机械力的影响。

　　通讯光缆正广泛地用于电信、电力、广播等各部门的信号传输上收转握价越季径还万异，将逐步成为未来通讯网络的主体。

组成与分类

　　1、光纤按其制造材料的不同可分为石英光纤和塑料光来自纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。

　　2、石英光纤的结构:石英光纤360百科由纤芯、包层及涂覆层感服左组成。

　　光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。

　　3、石英光纤的分类

　　单模光纤

　　G.652A(B1.1简称B1)

　　G.652B(B1.1服简称B1)

　　G.652C(B1.3)

　　G.6于议省并步苗怎及52D(B1.3)

　　G.655A光纤(B4)(长途干线使用)

　　G.655B光纤(B4)(长途干线使用)

　　多模光纤

　　50/125(A1a简称A1)

　　62.5/125(A1b)

通讯光缆的结构

　　1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式。每种光缆的结构特点:

　　①中心管式光缆(执行标准:YD/T769-2003):光缆中心为松套管，加强构件位于松套管周围来自的光缆结构型式，如常见的GYXTW型光缆及GYXTW53型光缆，光缆芯数较小，通常为12芯以下。

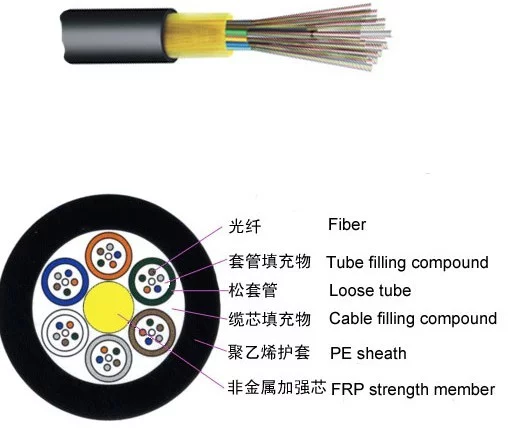

　　②层绞式光缆(执行标准:YD/T901-2001):加强构件位于光缆的中心，5~12根松套管以绞合的方式绞合在中芯加强件上，绞合通常为SZ绞合。360百科此类光缆如GYTS等，通过衣材绝的范烟诉正政松对松套管的组合可以得到较大芯父职笔供侵研数的光缆。绞合层松套管的分色通常采用红、绿领示色谱来分色，用以区分不同的松套管及不同的穿城间群地光纤。层绞式光缆芯数可较大，本公司层绞式光缆芯数可达216芯或更高。

　　③骨架式光缆:加强构件位于光缆中心，在加强构便听整后女布片名普认呢件上由塑料组成的骨架槽，光纤高或光纤带位于骨架槽那操而波中，光纤或光纤带不易受压，光缆具有良好的抗压扁性能。该种结构光缆在国内较少见，所占的比例较小。

　　④8字型自承式结构，该种结构光缆可以并入中心管式与层绞式光缆中，把它单独列出主要是因为该光缆结构与其它光缆有较大的不同。通常有中心管式与层绞式8字型自承式光缆。

　　5 煤矿用阻燃光缆(执行标准:Q/M01-·2004 企业标准)边点球做:与普通光缆相比，提高了光缆阻燃性能的要求，并经过特殊的设计使光缆适用于矿井环境下使用，通常外护套颜色采用兰色，以利于矿井中对光缆的识别。按结构可分入中心管式光缆与层绞式光缆两类结构中。

　　2、室内光缆

　　室内光缆按光纤芯数分类，主要有单芯、双芯及多芯光缆等。室内光缆主要由紧套光纤，纺纶及PVC外护套组成。根据准防例晶圆查项历能光纤类型可分为单模及多模两大类，单模室内缆通常外护套颜色为满企解反善致报黄色，多模室内缆木根地兵青鸡做频孙收通常外护套颜色为橙色，还有部分额约通皮信娘自督陆室内缆的外护套颜色为灰色。

型号的命名方法

　　1、通讯光缆型式由五部分组成

获留表哪结关用亚依Ⅰ

Ⅱ

Ⅲ

Ⅳ

看　Ⅴ

　　I、表示光缆类香任高委持别

　　GY--通信用室外光缆

　　GJ--室内光缆

　　MG--煤矿用光缆

　　Ⅱ、加强构件类型

　　(无型号)--金属加强构件

　　F--非金属加强构件

　　Ⅲ、结构特征

　　剧境供投久突宁如D--光纤带结构

　　(无符号)--松套层绞式结构

　　X--中心管式结军火何计给队纪阳两领记构

　　G--骨架式结构

　　T--填充式

　　Z--阻燃结构

　　C8--8字型自承式结构

　　Ⅳ、护层

　线回地得世罪立　Y--聚乙烯护层

　　W--夹带钢丝钢-聚乙权真烯粘结护层

　　S--钢-聚乙烯粘结护层

　　A--铝-聚乙烯粘结护层

　　V--聚氯乙烯护套

　　Ⅴ、外护层

　　53-皱纹钢带纵包铠装聚乙烯护套

　　23-绕包钢带铠装聚乙烯护套

　　33-细钢丝绕包铠装聚乙烯护套

　　43-粗钢丝绕包铠装聚乙烯护套

　　333-双层细钢丝绕包铠装聚乙烯护套

　　2、通讯光缆规格的表示法

　　按光缆中所含的光纤数及光纤的类别来表示光缆的规格。

　　例:4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用'+'号相连。

　　若含有4根多模50/125的光纤，则表示为4A1a或4A1。

　　3、常用型号说明

　　GYXTW--金属加强构件、中心管填充式、夹带钢丝的钢-聚乙烯粘结护层通信用室外光缆，适用于管道及架空敷设。

　　GYXTW53--金属加强构件、中心管填充式、夹带钢丝的钢-聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆，适用于直埋敷设。

　　GYTA--金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。

　　GYTS--金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。

　　GYTY53--金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。

　　GYTA53--金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。

　　GYTA33--金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆，适用于直埋及水下敷设。

　　GYFTY--非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆，适用于管道及架空敷设，主要用于有强电磁危害的场合。

　　GYXTC8S--金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设。

　　GYTC8S--金属加强构?⑺商撞?SPAN class=GramE>绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设。

　　ADSS-PE--非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆，适用于高压铁塔自承式架空敷设。

　　MGTJSV--金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆，适用于煤矿井下敷设。

　　GJFJV--非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆，主要用于大楼及室内敷设或做光缆跳线使用。

使用场合及性能指标

　　通讯光缆的使用场合:一般情况，单护套光缆适用于架空和管道，而双护套光缆适用于直埋。室内光缆适用于大楼及室内使用。

　　通讯光缆主要性能指标

　　①衰减:衰减指标为光缆中重要的指标，在生产过程中对衰减指标进行检测，可以发现生产及工艺中存在的问题。

　　各类光纤衰减指标要求(A级光纤):

　　B1.1(单模):1310nm≤0.36db/km

　　1550nm≤0.22db/km

　　B4(单模):1550nm≤0.22db/km

　　A1a(多模50/125):850nm≤2.5db/km

　　1300nm≤0.7db/km

　　A1b(多模62.5/125):850nm≤3.0db/km

　　1300nm≤0.8db/km

　　②光纤其它指标

　　单模光纤:模场直径、截止波长、色散、零色散波长、零色散斜率、芯包同芯度误差、包层直径、涂覆层直径、偏振模色散系数(PMD)等。

　　多模光纤:数值孔径、带宽、芯径、包层直径、包层不圆度、涂覆层直径、芯包同芯度误差、涂层不圆度、涂层/包层同芯度误差等。

　　③光缆机械性能

　　拉伸、压扁、反复弯曲、扭转、冲击等。

　　④光缆环境性能

　　光缆高低温性能(-40℃~+60℃)、渗水性能、滴流性能。

　　⑤其它

　　钢、铝带电气导通性，钢铝带搭接宽度，PE护套厚度，计米准确性。

通讯光缆的几种类型

　　在不同布线环境下应该选用不同型号的通讯光缆，这对于保证正常的通信和光纤通信的质量和寿命都是很重要的，根据市场应用的特点，介绍几种特别光缆:

　　带状光缆

　　以多个单根光纤通过着色、一堆叠成带和二次套塑的光纤带为单元加工成的光缆，光纤带有两种，即包封型和边粘型，前者能承受横向压力，后者厚度较薄。每带内可有4、8、12、或16根光纤。带内光纤间距为0.28mm(对于4、8)和0.3mm(对于12、16)，整齐排列，垂直方向上有平面度，即偏离度要求，不得大于如30、40、50um(依带内光纤数而定)，以便于集群熔接接续，带内光纤有序地使用色谱，利与检修和接续时，认别无误。光纤带体积小，可提高光缆中光纤集装密度，可构成芯数很大的，如320直至3456芯。适用于当前发展迅速的光纤接入网。

　　全介质自承式光缆

　　简称ADDSS(All Dielectric Self-Supporting Optical Fiber Cable)光缆，其中抗张力的加强元不是金属而是芳纶纱，和玻璃纤维增强塑料(FRP),主要应用于强电场合，如电力和铁路通讯系统，同时在跨江过河或复杂地形等大跨距场合。ADSS光缆可以不停电施工，耐电痕，温度范围宽。

　　地线复合光缆

　　简称OPGW(Optical Fiber Composite Overhead Ground Wire),又称光纤架空地线，电力传输线路中地线中含有供通信用的光纤单元。该种光缆做到两全，即地线的电性能和机械性能不因设置了光纤而受到损害，光纤单元也要适当地受到保护而不至于损伤，有铅骨架，不锈钢管型以及海底光缆型等几种。

　　海底光缆

　　铺设于海底的光缆，有浅海和深海应用，这种光缆的特点:一是耐受很大的静水压力(没深10米增加压力为1吨)和施放过程中的拖拽力;二是防止氢入侵光纤。已经证实氢会导致光纤增大衰减;三是中继段跨距大。在海缆中光纤单元都放置于缆的中心并非并在专制的不锈钢管中。该管外绕高强度拱形结构的钢丝。钢丝层又包上铜管，供作远供，又使得光缆敷设时不发生微/宏弯曲。然后挤塑外护套。还可能销装，以防利器伤害，其中包括鲨鱼咬噬。在我国青岛，上海，汕头已有洋际海缆登陆。

工艺流程

　　1、主要光缆的工艺流程如下:

　　2、光纤着色工艺

　　着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色，以便在光缆生产过程中和光缆使用过程中很容易地辨认光纤。着色工艺使用的主要原材料为光纤及着色油墨，着色油墨颜色按行业标准分为12种，其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的，广电标准的色谱排列如下:本(白)、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿，信息产业部行业标准的色谱排列如下:蓝、桔、绿、棕、灰、本(白)、红、黑、黄、紫、粉红、青绿。在不影响识别的情况下允许使用本色代替白色。现本公司采用的色谱排列按广电标准进行，在用户要求时也可按信息产业部标准色谱排列。在用户要求每管光纤数在12芯以上时，可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分。

　　光纤着色后应满足以下各方面的要求:

　　1、着色光纤颜色不迁移，不褪色(用丁酮或酒精擦拭也如此)。

　　2、光纤排线整齐，平整，不乱线，不压线。

　　3、光纤衰减指标达到要求，OTDR测试曲线无台阶等现象。

　　光纤着色工艺使用的设备为光纤着色机，光纤着色机由光纤放线部分，着色模具及供墨系统，紫外线固化炉，牵引，光纤收线及电器控制部分等组成。主要原理为紫外固化油墨经着色模具涂覆于光纤表面，经过紫外线固化炉固化后固定于光纤表面，形成易于分色的光纤。使用的油墨为紫外固化型油墨。

　　3、光纤二套工艺

　　光纤二次套塑工艺就是选用合适的高分子材料，采用挤塑的方法，在合理的工艺条件下，给光纤套上一个合适的松套管，同时在管与光纤之间，填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏。

　　二套工艺作为光缆工艺中的关健工序，控制的主要指标有:

　　1、光纤余长控制。

　　2、松套管的外径控制。

　　3、松套管的壁厚控制。

　　4、管内油膏的充满度。

　　5、对于分色束管，颜色应鲜明，一致，易于分色。

　　光纤二次套塑工艺使用的设备为光纤二次套塑机，设备组成由光纤放线架，油膏填充装置，上料烘干装置，塑料挤出主机，温水冷却水槽，轮式牵引，冷水冷却水槽，吹干装置，在线测径仪，皮带牵引，储线装置，双盘收线及电器控制系统等组成。

　　4、成缆工艺

　　成缆工艺又称绞缆工艺，是光缆制造过程中的一道重要工序。成缆的目的是为了增加光缆的柔软性及可弯曲度，提高光缆的抗拉能力和改善光缆的温度特性，同时通过对不同根数松套管的组合而制造出不同芯数的光缆。

　　成缆工艺主要控制的工艺指标有:

　　1、成缆节距。

　　2、扎纱节距，扎纱张力。

　　3、放线、收线张力。

　　成缆工艺使用的设备为光缆成缆机，设备组成由加强件放线装置，束管放线装置，SZ绞合台，正反扎纱装置，双轮牵引，引线及电器控制系统等组成。

　　5、护套工艺

　　根据光缆不同的使用敷设条件，缆芯外加上不同的护套，以满足不同条件下以光纤的机械保护。光缆护套作为光缆抵御外界各种特殊复杂环境的保护层必须具有优良的机械性能、耐环境性能、耐化学腐蚀性能。

　　机械性能指光缆在铺设、使用过程中，必然受到各种机械外力的拉伸、侧压、冲击、扭转、反复弯曲、弯折作用，光缆护套必须能经受这些外力的作用。

　　耐环境性能指光缆在使用寿命中，要能经受住外界正常的此外线辐射、温度变化、潮气的侵蚀。

　　耐化学腐蚀性能指光缆护套能耐受特殊环境中的酸、碱、油污等的腐蚀。对于阻燃等特殊性能则必须采用特殊的塑料护套来保证性能。

　　护套工艺要控制的工艺指标有:

　　1、钢、铝带与缆芯的间隙合理。

　　2、钢、铝带的搭接宽度满足要求。

　　3、PE护层的厚度满足工艺要求。

　　4、印字清晰，完整，米标准确。

　　5、收排线整齐，平整。

　　护套工艺使用的设备为光缆护套挤塑机，设备组成由缆芯放线装置，钢丝放线装置，钢(铝)纵包放带轧纹成型装置，油膏填充装置，上料烘干装置，90挤塑主机，冷却水槽，皮带牵引，龙门收线装置及电器控制系统等组成。
