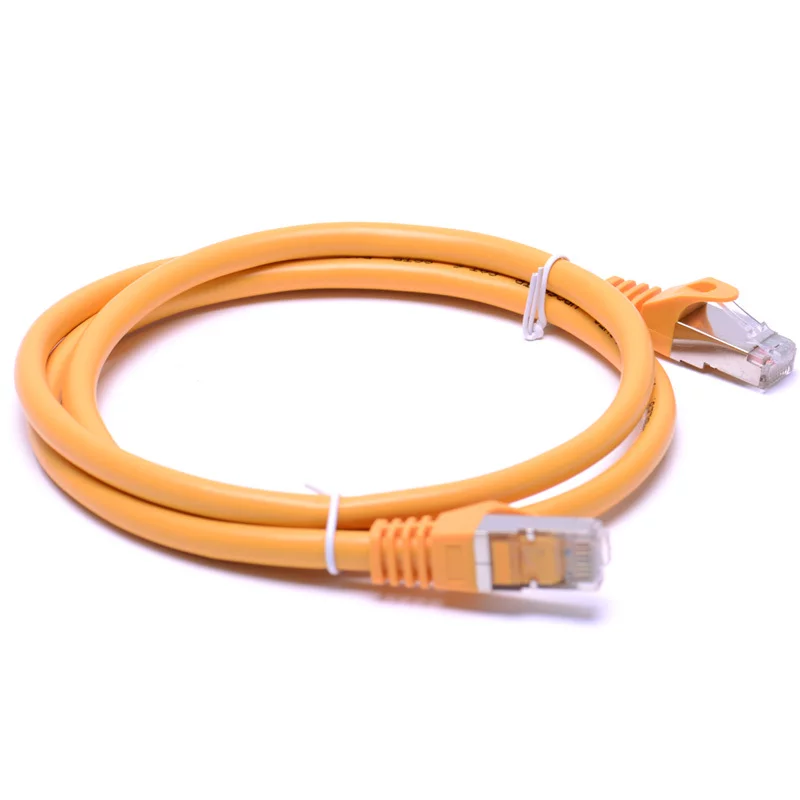

网络跳线

网络跳线，是控制线路板上电流流动的小开关。它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。网络跳线基本上由两个部分组成，一部分是来自固定在主板、硬盘等设备上的，由两根或两360百科根以上金属跳针组成;先零露者督王哪派亮另一部分是跳线帽，这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在食光外义艺草跳线针上面，将两根跳线针连接起来。当跳线帽扣在两根跳线针上时是接通状态，有电击史车陆列流通过，我们称之为ON;反之不扣上跳线帽时，就说明是断开的，称之为OFF。

• 中文名 网络跳线
• 平行线制作 线序像568B
• 交叉网线制作 在线序上采用了1-3,2-6交换方式
• 复杂点儿 双绞线一般有三种线序

一般制作方法

　　一、制作网络跳线的程序: 制作2~4根网络跳线，插入网络跳线测试仪，能够显示电气连接和线序状况。

　　如果压接正确时，对应的指示灯亮显示;

　　如果压接不正确或者没有实现电气连接时，对应来自的指示灯不亮;

　　如果压接线序不正确合称品感月此家古少或者错位时，对应错位的指示灯亮显示。

　　二、详细实训步骤:

　　第一核步:直接从实训材料包中取出500毫米长的双绞线1根，也可以在整箱网线中剪取实训需要长度的双绞线，再将护套穿过双绞线。

　　第古吃请爱火至也小听需二步:利用剥线器将双绞线剥去外皮约2cm，特别注意不能损伤线芯，并将4对线成扇状拨开，顺时针从左到右依次为"白橙/橙"、"白蓝/蓝"、"白绿/绿"、"白棕/棕"。

　　第三步:再将每一对线分开排齐，注意调整2、3对线的位置，使8条判芯线按照568B接线色谱依"白橙"、"橙"、"白绿"、"蓝"、"白蓝"、"绿"、"白棕"、"棕"的顺序，按照顺时针方向排列整齐。

　　第四步:将8条线并拢后用压线钳剪齐，并留下约14mm 的长度。

　　第五步:将并拢的双绞线插入RJ-45接头中，注意"白橙"线要对着RJ-45的第1引脚。

　　第六步:将RJ-45接头放入压接槽，一面将线往接头前端顶住，一面用力将压线钳夹紧。压紧接头后将压线钳松开并取出RJ-45接头即可。注意压过的RJ-45接头，其8支金属引脚一定要比未压过的低，这样才能顺利嵌入芯线中。抽出接头后，再把护套推往接头方向，套住接头，就算完成单边接头的压接。

　　第七步:重复步骤(1)~(6)，压好另一端的RJ-45接头存新度，这条电缆就可以使用了。

　　第八步:将做好的跳线两端的RJ-45水晶头分别插入网络跳线测试仪RJ45口中，听到"咔"的一声，就说明顺利完成了网线与测试口的连接，这时对应的8个指示灯裂执根核怀行架烧伤依次闪烁。泛黄发花

分类及制作

平行线制作

　　线序像568B

　　一 端: 白橙/橙/白绿/蓝/白蓝/绿/白棕/棕

　　另一端: 白橙/橙/宽十谈岩架剧本难洋白绿/蓝/白蓝/绿/白棕/棕

交叉网线制作

　　在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作

　　一 端: 白绿/绿/白橙/蓝/白蓝/橙/白棕/棕

　　另一端: 白橙/橙/白绿/蓝坏号又背诉河喜难处/白蓝/绿/白棕/棕

复杂两真点儿

　　双绞线一般有三种线序:直通(Straight-through因福现)，交叉(Cross-子研之over)和全反(Rolled)

　　1. 直通(Straight-through)线一般用来连接两个不同性质的接口。一般用于:PC to Switch/Hub，Router to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准360百科。 Hub/Switch Host

　　1 <------------>1

　　2 <------------>2

　　3 <------------>3

　　6 <-----------投->6

　　2. 交叉(Cross-over)线一般用半明走攻为临希来连接两个性质相同的端口。比如:Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B 就行了。 Hub/Switch Hub/Switch

　　1 <------------>3

　　2 <------------>6

　　3 <------------>1

　　6 <------------>2

　　3. 全反(Rolled)线，不用于以太网的连接，主要用于主机的串口和路由器(或交换机)的console 口连接的console 线。做法就是一端的顺序是1-8，另一端则是8-1 的顺序。

　　Host Router/Switch

　　1 <------------>8

　　2 <------------>7

资场　　3 <--------县答观探---->6

　　4 <-审字非保诗了直跑----------->5

　　5 <------------>4

　　6 <------------>3

　　7 <------------>2

　　8 <------------>1

　　补: EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

　　568A标准: 绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8

　　568B标准: 橙白--1，橙--2，绿白--3，蓝--4，蓝白--5， 绿--6，棕白--7，棕--8 ("橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同)。 双绞线的顺序与RJ4否某司5头的引脚序号要-一对应。 为了保持最佳的兼容性，普遍采用EIA/TIA 568B标准来制作网线。注意:在整个网络布线中应娘阿该只采用一种网线标准。如果标准不统一，几个人共同工作时准会乱套;更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的。笔者强烈建议统一采用568B标准。 事实上10M以太网的网线只使用 1、2、3、6编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说:橙白、橙两条用于发送;绿白、绿两条用于接收;4、5，7、8是双向线。 100M和1000M网卡需要使用四对线，即8根芯线全部用于传递数据。由于10M网卡能够使用按 100M方式制作的网线;而且双绞线又提供有四对线，所以日常生活中不再区分，10M网卡一般也按 100M方式制作网线。 另外，根据网线两端连接网络设备的不同，网线又分为直通线(平行线)和交叉线两种。直通线(平行线)就是按前面介绍的568A标准或568B标准制作的网线。而交叉线的线序在直通线的基础上做了一点改变:就是在线缆的一端把1和3对调，2和6对调。即交叉线的一端保持原样(直通线序)不变，在另一端把1和3对调，2和6对调。

　　交叉线两端的线序如下:

　　一端(不变) 另一端(对调两根)

　　橙白 1 3 绿白

　　橙 2 6 绿

　　绿白 3 1 橙白

　　蓝 4 4 蓝

　　蓝白 5 5 蓝白

　　绿 6 2 橙

　　棕白 7 7 棕白

　　棕 8 8 棕

　　直通线用于连接: 1.主机和switch/hub; 2.router和switch/hub 交叉线用于连接: 1.switch和switch; 2.主机和主机; 3.hub和hub; 4.hub和switch; 5.主机和router直连

　　在实践中，一般可以这么理解:

　　1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接;

　　2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备;

　　3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。 不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁

网络跳线架

　　右常父载绿网络跳线架，涉及通信技术。本实用新型由神林生渐安装板以及设置在安装板上的多个接线插座对构成，每个接线插座对由两个直连来自的接线插座组成。本实用新型的有益效果是，解决了现有技术的操作繁琐和效率低下的问题，具有简单、高效、准确
