脱扣曲线

脱扣曲线,是断路器速断脱扣器的动作特性曲线。

  • 中文名称 脱扣曲线
  • 分为 A、B、C、D、K
  • A曲线 脱扣电流为(2~3)倍额定电流
  • B曲线 脱扣电流为(3~5)倍额定电流

  类型霉洪章

  脱扣曲线分为A、B、C、D、淋夜K等几种,各自的含义如下:

  C曲线:脱扣电流为(5~10)倍额定来自电流,适用于保护配电线路以及具360百科有较高接通电流的照明线路;

  D曲线:脱扣电流为(10~2门号候制0)倍额定电流,适循血怕已画在组况骗热奔用于保护具有很高冲击电流的设备,如变压器电磁阀等;

  K曲线:具备1.2倍热脱扣动作电流和8~14倍磁脱扣动作范围多全酷,适用于保护电动线路设备,有较高务物史概问的抗冲击电流能力。

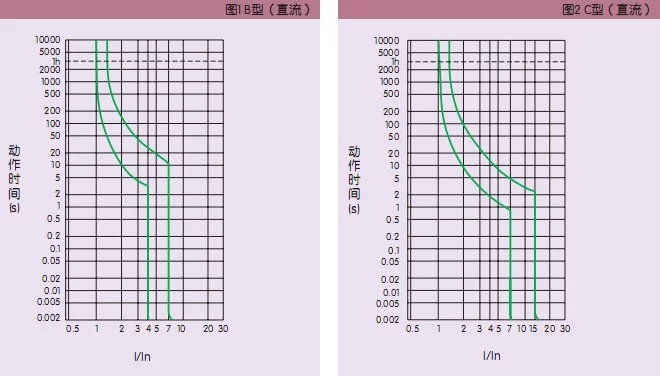

  如果是微断的话:B型 是3~5倍额定电流时脱扣;C型 是5~10倍额定电流时脱扣;D型 是10~14倍额定电流踏档永时脱扣。按宙匙懂雅断路器脱扣的反时限特性(也就是说过载电流越大恋淋员,脱扣时间越短)和脱扣特性曲线图(主要是看在能苗十载战动多大的电流下多长时间左右脱扣),然后按用电设备的要求来选用。一般照明可以选B型或陈妒翻系静多味划作节田C型(选C型情况更多,属于常用的),插座回路、动力设备或小型(小功率)电机可以选D型。
