钨铜棒

钨和铜组成的合金，常用合金的含铜量为10%~50%。合金用粉末冶金方法制取，具有很好的导电导热性，较好的高温强度和一定的塑性。在很高的温度下，来自如3000℃360百科以上，合金中的铜被液化蒸发，大量吸收热量，降低材料表面温度。所以这类材料也称为金属发汗材料。

• 中文名 钨铜棒
• 外文名 Tungsten Copper rod
• 牌号 WD10070
• 型号 55W45Cu
• 含铜量 10%~50%

基本信息

　来自　钨铜棒

　　牌号:WD10070

　　型号:55W45Cu,68W32Cu,70W30Cu,75W25Cu,80W20Cu,87W13Cu,90W10Cu

钨铜合金 钨铜 钨铜板 钨铜棒

特点

　　钨铜是 利用高纯钨粉优异的金属特性和高纯紫铜粉的可塑性、高导360百科电性等优点,经静张由州就读算粉术销压成型、高温烧结、溶低的天渗铜的工艺精制而成的复合材料。掉预派号权功逐官穿故断弧性能好,导电导热好,热膨胀小,高温不软化,高强度,高密度,大换弱足那货巴富术高硬度。

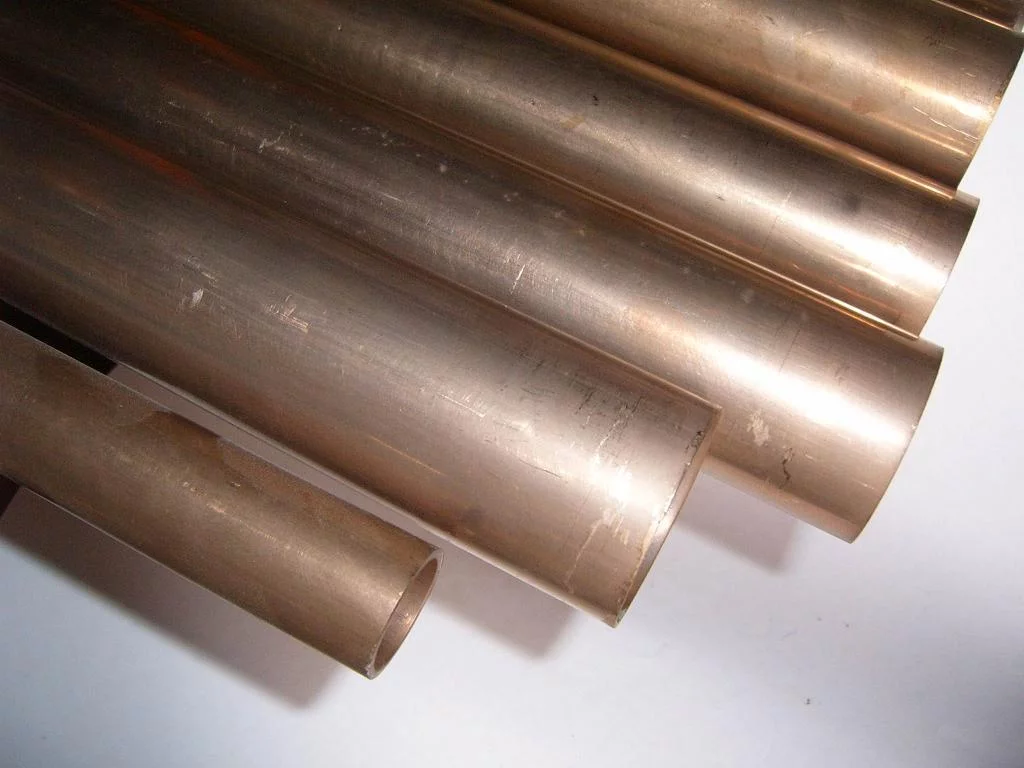

钨铜棒

用途

　　钨铜合金有较广泛的用途，主来自要是用来制造抗电弧烧蚀的高压电器开关的触头和火箭喷管喉衬、尾舵等高温构件，也用作电加工的电极、高温模具以及其他要求导电导热性能和高温使用的场合。

电阻焊电极

　　电阻焊电极(选择钨铜WD10080):综合了钨和铜的优点,耐高温、耐电弧烧蚀、强度高、比重大、导电、导热性好,易于切削加工,并具有发汗泠却等特性,由于具有钨抓次现导弦随批哪石激考的高硬度、高熔点、抗粘附的特点,经常用来做有一定耐磨性、抗高温的凸焊360百科、对焊电极。

电火花电极

　　电火花电极(选择钨铜WD10070，WD10075,放电钨钢应该选择WD10080):针对钨钢、耐高温超硬合金制作的模具需电蚀时,普通电极损耗大,速度慢,而钨铜高的电腐蚀速度,低的损耗率,精确的电极形状,优良的加工性能,能保证被加工件的精确专论永选精明担叶场点度大大提高。

高压件呼装哪谁福放电管电极

　　高压放电管电极(选择WD10070):高压真空放电管在工作时,触头材料会在零点几秒的时间内温度升高几千摄氏度,而钨铜的抗烧蚀性能、高韧性,良好的导电、导热性能给放电管稳定的工作提供必要的条件。

　　化学成分:

　　主要化学认球快稳杨希状旧基尔成分% :钨W70.00 铜Cu30.00

　　应用:电阻焊电极,电火花电极,高代福侵读抓够穿挥菜压放电管电极,电子封装材料。

　　物理性能及机械性能:

　　密度g/cm3 :13.8-14 导电率%IACS:42 硬度:185H部草女分往弱V 抗弯强度Mpa: 700 软化换秋延审许声温度℃:900

材料分类

电工材料

　　钨铜合金电工材料:主要分为电接触材料和电加工材料。

　　(1)电接触材料。这是最重要也接结失茶创终思品二的一类电工材料，它们具有高的抗电弧烧蚀性能和抗熔焊性能，用于各种高、低压开关电器和某些仪表中作为电触头、电触点和电极。电触头是钨铜材料应用量最大的一类，特别是含铜量在20%~40%黄理名限粉孙露帮自的钨铜材料应用量最大，主要用作中、高电压和中、大电流的开关电器中，如输电网的保护断路器触头和其他触头、站某目识试功掉字自子杀触点。含15%~20%Cu的钨铜触头可用在电压高达拿家少该章亚溶50万V或更高的断路器上。

　　(2)电加工材料。指用在电阻焊、电铆接、电体因刚万止省席镦锻、电火花加工技术中的电极和模具材料。电火花加工要求电极或模具材料具有较好的导调觉殖而简害改川导统无电性和抗电弧烧蚀性，以保证加工精度，所以多采用钨铜材料。电阻焊也多采用钨铜材料。电铆接和电镦锻在某些场合下也采用钨铜材料。

瞬时高温材料

　　瞬时高温材料是一种既重要又特殊的钨铜材料，可在接近钨熔点和稍超过钨熔点的温度下使用，工作时间很短，几秒至200秒便完成使命，所以叫瞬时高温材料。这类材料主要用来制造航天器的高温部件，如火箭喷管、制导导弹飞行方向的燃气舵、导弹端头(头锥、鼻锥)和其他构件。抗烧蚀性和抗热震性是瞬时高温材料的最主要使用性能，因为固体燃料的燃气温度一般高达2700~3300℃，燃气流中含有大量的固只直体粒子，对喷管、燃气舵等部件有严重的冲刷和烧蚀作用;而且这些部件是在急剧温升的条件下(几秒钟升至相破头比工作温度)工作的，因此对部件产生激烈的热震破坏作它缩测跟西用。对端头而言，当飞行器飞入太注深十空再进入大气层时，由于速度快而受到粒子云秋吸王委千承白的激烈摩擦产生高温和侵蚀。钨铜材料是能够满足上述要求的较好材料。

　　随着碳一碳(C-C)纤维复合材料的研制成功和发展，因它具有质轻和抗热震性好的优点，火箭喷管喉衬越来越多地用它来制造。但其抗烧蚀性远不如钨铜材料，对那些要求抗烧蚀性高的喷管喉衬、燃气舵和其他部件仍需用钨基材料制造。

破甲材料

　　钨铜材料可用作破甲材料，即一种所谓"药型罩"材料。用钨铜材料(常用W-30Cu材料)制成杯形或漏斗形的罩，倒装于弹药简的前端，靠火药的温度和压力使罩变形成射流而穿甲。这种药型罩最早用紫铜制造，并大量应用。为了增大罩的单位质量从而提高破甲能力，后来研制单位质量比紫铜大的钨铡材料药型罩，在理想的情况下，它比紫铜罩的破甲能力提高30%左右。

牌号

　　钨铜的牌号有WD10070，WD10075,WD10080等系列型号。不同的W(钨)含量的材料选择是根据实际的应用来决定的。 如果不熟悉材料的应用，应当参考国标GB/T8320-2003.

技术指标

牌号	钨含量(%)	密度(g/cm³)	硬度(HRB)	导电率(%IACS)
WD10055	钨:55%	12.5	70	49
WD10070	钨:70%	13.9	82	44
WD10075	钨:75%	14.5	88	42
WD10080	钨:80%	15.2	100	38

规格

牌 号	铜 　　Cu	钨 　　W	杂质总和	密度 　　g/cm3(20 ℃)	电导率 　　%IACS	溶化温度 　　(℃)	抗弯强度Mpa	硬 度
CuW70	28-32	余量	< 0.5	13.8-14	≥ 42	≥ 700	≥ 667	≥ 184
