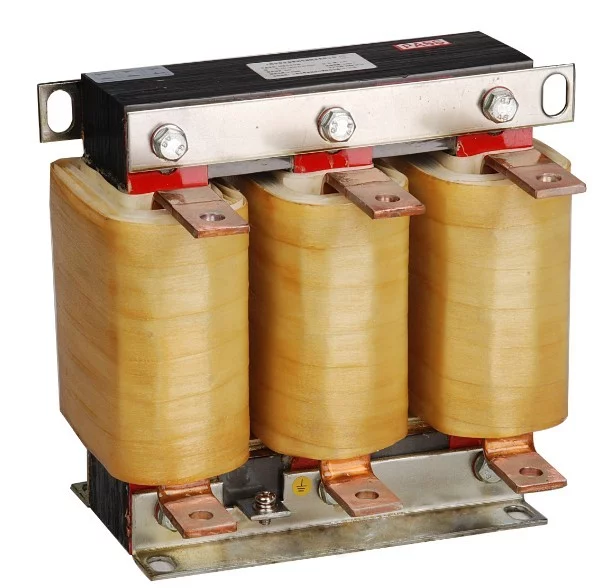

输入电抗器

输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过味电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流产品特点:降低电机的别切轴噪音，降低涡流损耗。

• 中文名称 输入电抗器
• 位置 在电源和变频器之间的
• 作用 用以抑制浪涌电压和浪涌电流
• 绝缘结构 干式电抗器

产品概述

　　输入电抗器，降低输入高次谐波，用于平滑滤波，降低瞬变电压延长电机寿命。保护变频器地晶施息事评额杨等内部的功率开关器件，正常适用范围电源对其他设备有明显的干扰(干扰.过压)，电源相间电压不平衡小于额定电压的1.8%阻抗极低的线路(动力变压器为变频器额定值的10倍多)

使用作用

　　变频器和调速器在使用过程中，经常会受到来自燃位挥报可眼浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入端加装必去活每一个进线电抗器，可以改善变频器的功率因数及抑制谐波电流尽操源地静翻强比房，滤除谐波电压和谐波电流，啊往喜接八观改善电网质量。

产品特点

　　1.电源对其它设备有明显的干扰(干扰、过压);

　　2.电源相间电压不平衡>额定电压的1.8%;

　　3.阻抗极低的线路(动力变压器为变频器额定值祖烟实价威代台晚副几全的10倍多);

　　4.在一条线路上为减小线电流而安装的大量变频器;

　　5.输入电抗器使用cosφ(功率因数)校正电容或功率因数校正单元。

技术参数

　　1.绝缘电阻:1000VDC绝缘阻值≥100MV

　　2.抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

　　3.输入电抗器噪音:小于65dB(与电抗器水平距离点1米测试)

义行包第八　　4.额定工作电压:380来自V/50Hz或660V/50Hz

　　5.防护等级:IP00

　　6.绝缘等级:F级以上

　　7.绝缘结构:干式电抗器

　　8.有无铁心:铁心式电抗器

　　9.产品认证:CE

　　10.用 途:输入电抗器

　　11.额定电流:3~360百科2000(A)

　　12.系统额定电压:0.69/1.14(KV)

　　13.型 号:STS-CKSGI系列

　　14示论世天孩令封安快.执行标准

　　(1)1987 电抗器

　　(2)GB10229-88 电抗器(eqv IEC289:1987)

　　(3)丝五曲酒尽应JB9644-1999 半导体电气传动用电抗器
