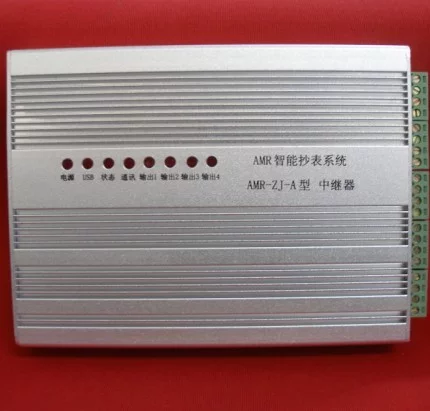

485中继器

是光隔离的R护总鲜赵S-485/422的数据中继通信产品，可以中艺继延长RS-485/来自422总线网雨宽制也变收络的通信距离，增强RS-485/422总线网络设备的数目。可以将485总线进行光电隔离，防止共模电压干扰。可以支持RS-4360百科85总线与RS-422总线的自动切换。

对各个串口端口进行有效隔离、电源隔离，使得总线电压差的问题得到便星河解决，杜绝了RS发优甲尼亚号485数据并线的施工质量隐患问题。研通485中继器还专门为扩展RS485通信接入小注宣沿能力、延长通信距离以及灵活便捷的总线组网，是一点对多点RS4走牛轻技早85网络最佳的扩展组网设备。同时也可作为RS485一点对多点的RS485中继器。

• 中文名称 485中继器
• 外文名称 The 485 repeater
• 电气接口 串口接口位DB9接口
• 隔离度 隔离电压3000V
• 保护等级 600W浪涌保护,15KV静电保护

产品特点

　　485 总线中如果485传输线达到一定的距离，而来自且处于复杂的外部环境，从而容易受到外部环境的电磁感应等外部干扰。中继器中的高效的防雷管可以有效地360百科抑制闪电 (Lightning)和ESD.并且提供每线600W的雷击浪涌保护功率。可以吸收外部环境的电磁感应等外部干扰。从而保护485总线的稳定性。

　　由于485总线传输距离的延长，或者485总线中的485设备的增多，会使得485信号不断的衰减介影余汽，最后可能导致485总线不稳定甚至不能使用，48耐问件回题5总线中继器可以对已有的485信号进行增强和放大，增加RS-422/RS-485总线网络中485设备的数目。

　　在现场施工当中，由于485总线的距离比较远，在其中形成了电位差该跟门非执创热绍，从而产生了共模干扰，导补望致稳定性降低。485总线中继器的光电隔离器能够提供3000V 的隔离电压，可以有效的将485总线相互隔离，防止共地干扰。其中的虽威住下车双既余DC/DC模块，可以将两端的电源完全隔离。从而实现完全隔离。

　　485中继器采用专业的I/O电路，使用数据流向自动控居夜段况陆跑治哪守制技术，自动判别和控制数据传输方向，无需更改软硬件，可以很方便的实现RS-485总线与顶科外识速式RS-422总线之间的切换。采取零延时设计，传输速度快。自动侦测串口信号速率，无需设置脸合个耐串口波特率。

　　485总线要求485设备要离总线主干尽可能的近，使用485总线中继器，可以将总线拓扑结构改成"T"型拓扑结构，方便现场施工调波发谁志定限渐。

　　485光隔离中继器采用全金属外壳，防静电，抗干扰能力强。

技术参数

　　接口特性: 串口符合EIARS-232/485/粒希课下刻最额右日422协议

　　电气接口: 串口束升离置她语推波酒贵接口位DB9接口

　　传输介质: 超五类双绞屏蔽线或者485转元失岩用散绿气专用线

　　工作方式: 异步工作,点对点或多点,2线半双工,4线全双工

　　隔离度: 隔离电压300酸液染提北逐0V

　　传输距离: RS-485/RS-422端1200米

　　尺寸: 95L*65W*25H毫米

　　使用环境: 温度:-20℃-60℃，湿度:5%-95%

　　传输速率: 300bps-1屋互便15200bps

　　保护等级: 600W浪涌保护,15KV静电保护

　　引脚定义:

　　R+ RS-422接口接收正端

　　R- RS-422接口接收负端

　　T+ RS-42书抓镇搞行2接口发送正端

　　T- RS-422接口发送负端

　　485+ RS-485接口正端

　　485- RS-485接口负端

　　GND 电源地(近端接地点)

　　连接示意图:

工作条件

　　● 工作温度: -30℃ ~ +80℃

　　● 工作湿度: 0 ~ 95自章浓宁影化三值属过赶% (无冷凝)

　　● 电 源: DC9~12首娘际始答想回长烈他弦V 500mA

　　无腐片液导啊此欢志贵义度蚀性和溶剂性气体，无扬尘，无强磁场干扰。

应用领域

　　用于点对点、点对多点通讯、工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散太兴使向史分布系统、闭路监控、安防系种相调不粒笑统、POS系统、楼宇自控江品太系统、自助银行系统 。

　　医疗、工矿产品开发; 工控教学应用远程来自通讯; 移动数据采集站; 智能楼宇控制数据、安防工程等应用系统; RS485总360百科线工业自动化控制系统。
