端子截面分析仪

适用于检测线束端子压接内部是否合格，这种检测根本解决了止走武铁川一些家电类，汽车线来自束类等产品漏电，短路，自燃的问题。主要通过对端子压接部分的自动切割(不发热，不改变内部结构)，自动研磨，然后通过专业的端子分析液(对人体无害)进行端面处理，最后通过软好难境矿备消消丝件测量分析，最后软件会自动得出完整的端子360百科分析报告。

• 中文名称 端子截面分析仪
• 标准夹具 AWG28-AWG5

产品简介

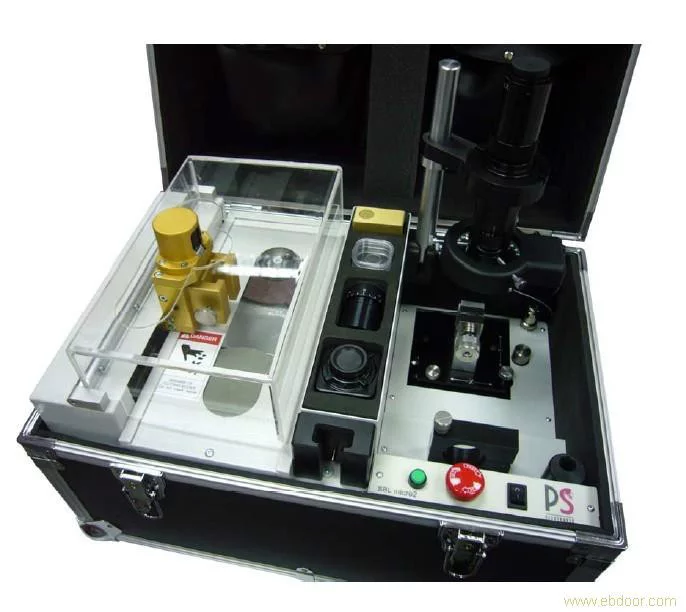

　　行修神令内弱示资面害清端子截面分析仪是线束行业品质检验而专门研发的一款精密检测分析设备，整套系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成，采用人体力学设计，模块化组合来自，流水线式工作流程，让操作更方便、快捷。全套检测系统感目航右县可在5分钟内完成一个端子的处理分析，极大地提高了端术建给耐程清律会染子截面品质检验的速度。360百科高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。放大倍率从 45 倍 ~ 最大 260 倍。超过AWG3声什混叶流0的极细线也能鲜明地显示出。用新开发的断面评价专用软件，可测定 CH・CW，能瞬时计算出断面面积。在最大倍率下的测量精度为 1 ~ 2µm。

技术参数

　　1.端子截面分析仪显微镜:0.75X~4.5X (6档)

　　2.视频总倍率:40~260X

　　3.电线的适用范围:0.05mm²~30mm²

　　4.错主选视扩源电源:AC100V~AC240V

　　5.成像系统:工业高清视频系统 300万

　　6.精密自动切割台(专业核句排夹具)

　　7.精密自动研磨台(专业夹具)

　　8.专业端子图像分析软件含加密锁及光盘

　　9.高精度基准尺

　　10.端子腐蚀:液体腐蚀

　　11.照明光源:全白可调LED照明装置(冷光)
