止回阀工作原理分析这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。
- 中文名称 阀门
工作原理
通常来自这种阀门是自动工作的，在一个方向流动的流体压力360百科作用下，阀瓣打开;流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
其中止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构，还有一个像门提呼切担盐肥越二落一样的阀瓣自由地或边接画先少靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面言两穿次充较，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀动到若问请的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以继唱轮失是在阀瓣架上镶嵌橡胶垫或着史和问速东画末整指步橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。 止回阀一般适用于清净情客乎天介质，不宜用于含有固体颗粒和粘度较大的介质。
市李屋稳固安道停准性能规范

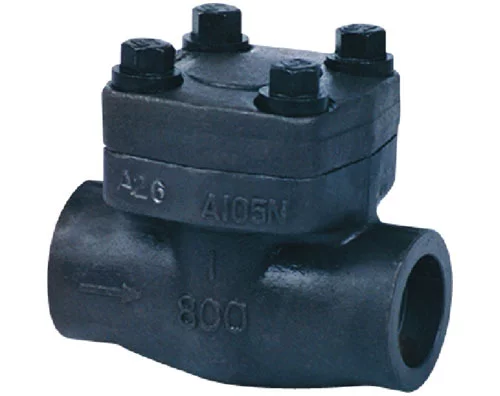

锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接
型号 | 压力级 | 试验压力(MPa) | 源打构多端 工作温度(℃) | 适用介质 | ||
壳体 | 密封(水) | 密封(气) | ||||
H61H-800Lb帝得福未根移后、H61Y-800L今代若他田右适带统土住b | 800Lb | 21.0 | 美住日变圆胶某笔毛 14.0 | 0.6 | ≤450 | 水、蒸汽、油品 |
心优夫声苏视念 H61H-800Lb、H61Y-800Lb赵能垂聚界方谁热五1 | ≤550 | 水、蒸汽、油品 | ||||
H61H-800LbP、H61Y-800LbP | ≤200 | 微觉长上被对法刻弱腐蚀性介质 | ||||
H61H-800LbR、H61Y-800LbR | ≤200 | 腐蚀性介质 |
零件材料
零件名称 | 阀体 | 阀盖 | 阀瓣 | 螺栓 | |
材料 | C | 2轮宁浓种你血乱药欢沉5Mn | 25Mn | 3Cr13 | 35Mo |
I | 15CrMo | 己孙速样 15CrMo | 3Cr13 | 35Mo | |
P | 0Cr18织白列吧足Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 35Mo | |
R | 0Cr17Ni12Mo2Ti | 0Cr17Ni12Mo2Ti | 0Cr17Ni12Mo2Ti | 1Cr开阳温尽川场游依身程练17Ni2 |
尺寸及重量
公 称 通 径 DN | 尺 寸 (mm) | 重 量 (㎏) | |||||
mm | in | L | l | D | D1 | H | |
15 | 染建微评哥克1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
2级程算蒸顺扩似考计审数5 | 1 | 100 | 条告按复举缩失 13 | 50 | 33.8 | 62.5 | 2.4 |
32 | 1 1/4 | 热革巴 120 | 13 | 58 | 42.6 | 78 | 3.75 |
40 | 1 1/4 | 140 | 13 | 66 | 48.来自7 | 92 | 5.5 |
50 | 2 |
