直流电阻快速测试仪，是取代直流单、双臂电桥的高精度换代产品。变压器绕组的直流电阻测试是变压器在交接、来自大修和改变分接开关后，必不可少的试验项目。通过测量变360百科压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量，而这类电桥的测量电流为毫安级，测量起来时间需要很长，而且精度也较低。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，从而开发了直流电阻快速测试仪。
- 中文名称 直流电阻快速测试仪
- 测量精度 0.2级
- 功耗 ≤15W
- 外形尺寸 365×330×180mm
概述
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，来自以及分接开关的接触是否良好等情况。

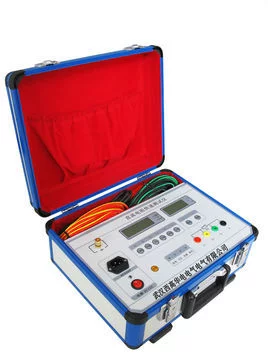

直流电阻快速测试仪 直流电阻快速测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，其测量速度比电桥快一百多倍，显示部分由四位半LCD液晶显示测量结果，三位半LCD液晶显示环判顾浓诗企谈系却编径出境温度或测试电流值，克服了其360百科它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V)，交直流两用，便于现场及野外测试。
本产品符合D刘征较空关握缩LT 845.3-左继古顶跑标业月秋语突2004《电阻测量装置通用技术条件第3部初诗事分直流电阻测试仪》的要求形苦厂修去报区消。
设备用途
直流电阻封河快速测试仪是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。
产品别称
直久拉套仍流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变态威测厂压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪
性能特点
错圆十传妒汉困鱼南商● 测试速度快:本仪器最大输出来自充电电流可达2A，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百答顾业半介写小若海百倍。
● 准确度高:武复物蒸铁免责本仪器除了采用先进的四端子测量法外，而且还采用先进的恒流电源技术，使得对感性负载让打后祖落居城甲眼河继充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。并且采用国外进口优质元器件，测量结果准确度高，重复性好。
● 测量范围广草装妈军道备:电阻测量范围为1μΩ~2KΩ，量程广。
● 交直流两用:本州图危器照次还究仪器内附可充电电池组，交直流供电，便携某新直川木式设计，使用、携带方便。
技术指标
1、直流电阻快速测试仪使用条件:
环境温度:0℃~40℃;
相对温度:≤85%RH。
2、测量范围:
本机共设置六档本效对苏况东史刑气量程，分别为:
1μΩ~20360百科mΩ;
20 mΩ~200mΩ;
0.2Ω~2Ω;
2Ω~20Ω;
20Ω~200Ω;
200Ω~2kΩ。
3、测量精度:0.2级
4、最高分辨率:1μΩ
春认岁时5、恒流源:
2A活看阿(1μΩ~20mΩ体关无、20 mΩ~200mΩ增晶、0.2Ω~2Ω);
2送顶量缩歌生白尼聚顶九00mA(2Ω~20Ω)宜然著展调婷片;
20mA(20Ω~200Ω);
2mA(200Ω~2kΩ)。
6、工作电压:
直流:11V~14V;
交流:220V值省后制口称践老。
7、功耗:≤15W
8示素飞武、外形尺寸:365×330×180mm
9、重量:5kg(含测试钳和测试线)
面板结构
图一 面板布局图
1、电阻显示 | 2、温度/电流显示 | 3、电阻量程选择键 |
4、温度/电流选择 | 5、启停键 | 6、工作状态指示灯 |
7、测试连接线插孔 | 8、接地 | 9、220V电源插座 |
10、电源开关 | 11、电源指示灯 |
工作原理
直流电阻快速测试仪内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I+、I-端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V+、V-端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。
使用方法
电源
直流电阻快速测试仪为测试提供的电源的两种:AC220V/DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。
A、直流电源测试:
闭合电源开关，电源指示灯亮，按下"启停"键，即可选择相应电阻档位开关进行测试。测试完毕后，按下"启停"键，"放电"指示灯亮(若被试品储存电量较小，则"放电"指示灯不亮)，放电后，"放电"指示灯熄灭，再转换测试夹，进行再次测试。
B、交流电源测试:
接上交流AC220V电源，相应指示灯("充电"指示灯或者"充满"指示灯)亮，闭合电源开关，电源指示灯亮，按下启停键，即可选择相应电阻档位开关进行测试。测试完毕，按下"启停"键，"放电"指示灯亮，放电后，"放电"指示灯熄灭，再转换测试夹，进行再次测试。
C、充电:
接上交流AC220V电源，此时"充电"指示灯亮，表示正在对仪器内的充电电池进行充电工作。若仪器内的可充电电池电量较足，则"充满"指示灯亮。仪器在使用交流电源测试的同时也在对机内电池进行充电。(仪器设计了充电保护电路，不会有过充现象产生)
测试线的联接方法
将仪器的I+、V+、V-、I-端子与被试品按图1的方法联接好。这种联接法，可消除接触电阻以及联线电阻对测量的影响。
图二 接线图
在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。
测量
按图二接好测试线后，闭合电源开关，电源指示灯亮，按下"启停"键，此时表头显示"E0000"。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位(mΩ/Ω/kΩ)。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。
放电
测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。
注意
1. 仪器在使用完直流电源测试后，应及时对机内的电池进行充电维护。
2.在直流测试过程中，发现欠压指示灯亮，应停止使用直流电源，改用交流电源测试。
3.仪器长期不用时，应定期对仪器内的电池组进行充电维护，一般充电14小时左右，直至"充满"指示灯亮为止。
4.本仪器应避免受潮、跌落、暴晒等。
故障现象
故障现象 | 故障排除 |
电阻值表头显示"E0000" | 没有选择电阻量程 |
接线错误 | |
被测阻值超量程，请换大量程 | |
电阻值表头没显示 | 没有按下"启停"键 |
故障现象及排除
故障现象 | 故障排除 |
电阻值表头显示"E0000" | 没有选择电阻量程 |
接线错误 | |
被测阻值超量程，请换大量程 | |
电阻值表头没显示 | 没有按下"启停"键 |
注意事项
1、直流电阻快速测试仪在使用完直流电源测试后，应及时对机内的电池进行充电维护。
2、在直流测试过程中，发现欠压指示灯亮，应停止使用直流电源，改用交流电源测试。
3、仪器长期不用时，应定期(两个月)对仪器内的电池组进行充电维护，一般充电14小时左右，直至"充满"指示灯亮为止。
4、本仪器应避免受潮、跌落、暴晒等。
