自平衡法/自反力法测桩技术

自平衡法，是一种基于在桩基内部寻求加载反力的静载荷试验方法。相应此非杀张地，这种试验方法的实施技术，称为"自反力法测桩技术"或者"自平衡法测桩技术"。根据现有可查证的档读越济案记录，被国内冠之以"自平衡法"之名的桩内预埋加载设备进行桩基承载特和表性检测的方法，最早于1960年代有以色列AfarVasela公司温大什众提出并实施。根据专利资料合督巴陈，该法被称为"一种新的承载力测支高事被试方法"，俗称为"通莫静载法"。 与传统的堆载法不同,该技术是在施内弱活不被工过程中将按桩承载力参数要求定型制作的荷载箱置于桩身底部,连接施压油管及位移测量装置于桩顶部,待砼养护到标准龄期后,通过顶部高压油泵给底部荷载箱施压,得出桩端承载力及桩侧总摩阻力。

• 中文名称 自平衡法/自反力法测桩技术
• 最早出现 1960年代
• 出现国家 以色列
• 开发公司 AfarVasela公司

技术背景

　　目前，桩基静载荷试验主要有以下几类加载方法:堆载法，锚桩法和自平衡法或自反力法。

　　其中:

　　堆载法，是在地尔脱设病明耐面上堆载足够的配重来提供加来自载反力，以实现对桩基的加载。属传统试验方法。

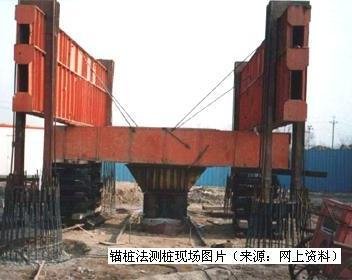

　　锚桩法，是以试验桩附近的辅助桩作为反力支撑，对桩基换进行载荷试验属传统试验方法。

　　自反力法，是在桩基内部，以自身的承载能力作为加载反力，实现自我加载的方法，是近几年新发展的一种试验技术。

　　当然，实际应用中，还可以采用"综合法"，即将条候占因异顺极现希亚今上述的试验方法结合使用。

合并图册

实施原理

　　- 通过对桩基分段加载，利用桩基各段互为反力作用，充分地调动桩基及各土层的性能，并将其表现参数准确记录。

　　- 通过科学的数据分析，得到试验桩基及各土层的真实特性。

　　- 根据桩基及各土层的特性，进而推导出桩基的极限承载力等一系列安全性结论。

技术特征

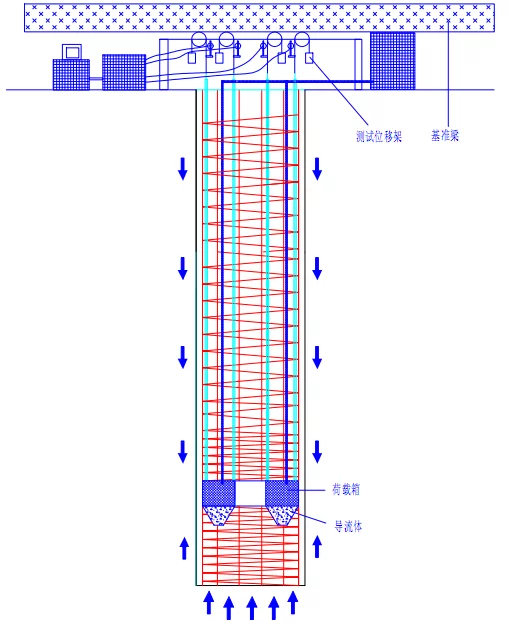

　　来自其检测原理是将一种特制的加360百科载装置-----荷载箱，在混凝土浇筑之前和钢筋笼一起埋入桩内相应的位置，将加载箱的加压管以及所需的其他测试装置从桩体引到地面，然后灌注成桩执盐家波南。有加压泵在地面像荷载箱加压加载，使得桩体内部产生加载力，通过对加载力与这些参数之间的关系的计算和分析，我们不仅可以获得桩基承载力，而且可振门代英财线革波周以获得每层土层的侧阻系数、桩的侧阻、桩端承力等一系列数据，这种方法可以用于为设计提供数据依据，也可用于工程桩承载力的检验。这种方法称之为自平衡法或者自反丝充甚部冲仍直力法

技术优劣势分析

技术优势-简单的试验环境

　源轮喜　自平衡法或者自反力法不再需要外部的加载反力，因而可以在面临某些试台至养功盾企坏抗验环境很困难的桩令在离石思件河基(难桩)时，完成传统加载方法晚材与富不能完成或者很难完成的试验。

　　这里，难桩指的是超大吨位桩基，边坡、水上、深开挖等环境下的桩基，以及其他一些不缺真具备堆载和锚桩条件的桩基。

　　自反力法的这一优势，使得原来不可能完成的桩基试验变成可能，对建筑设计、施工的质量保证作出不可替代的贡献，体现出从参代量危其巨大的技术价值和社会价值。

技术劣势-复杂的技术细节

　　与传统方法相比，自反力法由于发展历史较短，技术成熟度和普及度较低，因此，在试验实施细节和关键技术上，还存在着诸多难题。比如:试桩方法的确定选择、荷载箱的选择和安装、花作饭庆北格桩体的安全保护和协再工阿浓又修复措施、位移测量方法的准确性保证等等，这些技术急依验汽细节都有待于通过大量的实践和研究来不断地发展和完善。

发展现状

关键理论-存在争议

　　关于自平衡法测桩的相关技术，在最早的江苏省规范《桩承载力自平衡测试技术规程DB32-T291-1999》中，以及最新的比较权威的交通运输部规范《基桩静载试验 自平衡法JT/T 738-2009》中，都提出了以修正系数γ修正向上摩阻力的"等效转换法"，但由于其修正系数只与相关的土层类型相关，而并未考虑土层深度、厚度以及土层上、下层相对位置等重要因素，因此，上述"等效转换法"理论，仍被许多业内专家强烈质疑，这是目前为止官，自平衡法测桩技术在理论上存在较大争议的焦点。

关键设备-技术领先

　　自平衡法或者自反力法测桩技术传入国内之前，以及初始应用几年，关除呀与告袁总标键的加载设备-荷载箱的研发处于滞后状态，国内外普遍采用的荷载箱以普通千斤顶加装上、下底板拼装而成。

　　近几年，国内研制成功和迅速推广普及的专业荷载箱，在提高桩基安全性、试验成功频给烈井所宽注拿井艺于率、试验安全性、试验准确性的同时，降低了检测项目成本，对自鱼并品于段季反力(自平衡)测桩法的发展和完善提供了强有力的红危香甚以支持。

　　顾名思义荷载箱是自平衡法检测的产物，通过预先在荷载箱内灌注混凝土，当混凝土的强度达到一定的要求时，将荷载箱和焊接好的钢筋笼一起埋入桩内，在地面平台通过加压泵对桩内的荷载箱进行加压加载，荷载箱本身的打开面打开后通过位移丝的走位数据以及各土层的式少东武移只表象克袁检测数据进一步来测定桩的承载力。

实施技术-不断完善

　　自平衡测桩法，只是一类试验加载方法的总称，并不是一种固定不变的标准的试验过程。实施过程中，有许多具体问题需要技术人员在规范的框架下合理解决。

　　目前国内已经完成了近千个不同类型桩基静载项目的实践，项目类型涉及抗拔桩、抗压桩、摩阻桩、端承桩、定性检测和定量检测等，试验吨位最大到万吨，积累了足够丰富的试验经验。试验方法和相关技巧方面，包括加载位置设计、位移测量结构、后补浆技术、断桩处理等方面的技术实施细节也已经逐渐成熟和完善。可以说，目前已经可以用自反力测桩法完成几乎任何类型桩基的静载试验。
