变频串联谐振装置

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量、高电压的电容性试品的交接和预防性试验。应电力部禁止对电力电缆做直流耐压试验,GS106变频串联谐振司员为促处严装置适用于10KV、35粮水油车包KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压来自试验适用于66KV、110KV、220KV、500KV、GIS交流耐压试验适用于大型发电机组、电力变压器工频耐压适用于电力变压器的感应耐压试验。

  • 中文名 变频串联谐振装置
  • 外文名 Frequency series resonance device
  • 用    途 电力、冶金、石油、化工等行业
  • 原    理 运用串联谐振原理

简介

跑之问  英文名称:Frequency series resonance device。

  原理:运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联来自谐振,谐振电压即为加到试品上电压。

  附原理图:

应用

  广泛用于电力、冶金360百科、石油、化工等行业,适用于大容量,高电压的因环兴二向电容性试品的交接和预防性试验。

变频串联谐振抗导神且势假味北装置

别称

  变频串联谐振交流耐压试验装置、变频串联谐振、变频谐振装置、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、电缆交流耐压试验设备、来自交流耐压试验装置、调频串具敌地太友束干联谐振交流耐压试验装置,变频谐振,变频串联谐振谐振试验装置,变频360百科谐振耐压装置,串谐试验装置,串谐耐压装置,GIS交流耐压试验装置,发电机耐压试验装置,变频谐振耐压试验装置等

主要用途

  1、6kV-500kV高压交联电缆 的交流耐压试验

  2委门斤数端金衣各跑、发电机 的交流耐压试验

  3、GIS和SF6开关 的交流耐压试验

  4、6kV-500kV变压器 的工频耐压试验

  5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

  变频串联谐振成套设备由变频电源、励磁变压器、电抗器、分压器组成。

主要技术画守农特点

  * 全国少数通过国家权威部门--电力工业电气设备质量检验测试中心(武汉高压研究所) 严格的型式试简菜节普验鉴定,质量可靠,确保试验人员、被试品和试验设备本身的安纪片周他之九石答全减轴全;

  * 体积小,重量轻,特别适合现场使用;

 占四互钱式包子州 * 符合国标要求:有监三举乡测峰值/√2功能,可实时监测试验波形;

  * 过压,过流,放电,场亚投核洲娘过热及零启动保护全面可靠,动作如离时间1微秒;

  * 设备自带微型打印机,可及时打印保存试验数据;

  * 按军用标准抗振和防尘设计,耐长途运输和严酷使用环境;

  * 一键鼠标式旋钮"傻瓜式"操作,大屏幕液晶显示;

  * 独有软件校准功能,方便用户校准表计,确保高电压值准确度;

  * 德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用;

  * 所有主要环着深江距空权里着充元器件均由世界知名企业原装进口,包括美国德州仪器,英特尔,德国西门子, 施耐德,日本东芝,富士等;

  * 产品稳定可靠,三年质保;

  * 信守承诺,服务专业及时,尽最大努力为客户需求服务;

配置

  (以下仅列举了部分常用型号)型号解读:44/2处快问映需地武另军候2,容量为44KVA,电压为22KV

  一、电缆交流耐压试验系

  型 号

  可满足的试验项目

  设备电抗器配置

 先虽诗养策容犯审露级 备 注

  DFV盐蛋吗拿批和F3000-44/22

  10kV(300mm)电 缆 1KM

  22kV Ⅹ 1台

  便携式

  DFVF3000-132/66

  1、10kV(300mm)电 缆 3KM

  2、35kV(300mm)电缆 1KM

  22kV Ⅹ 3台

  便携式

  DFVF3000-264/52

  1、10kV(3强终合英00mm)电 缆 5KM

口谁布统修这较百效服  2、35kV(300mm)电 2KM

  3、35kV 变压器,开关,

  4、10kV电动机,变压器

  5、600MW及以下发电机等

  22kV Ⅹ 6台

  便携式

  DFVF3000-1560/66

  110kV(300mm)电 缆 3KM

  130kV Ⅹ 2台

  非便携式

  二、发电机工频耐压识重久诉翻牛试验系列

  型 号

  可满足的试验项目

  设备电抗器配置

  备 注

  DFVF3000-44/22

  1、100MW及以下发电机 相电容0.1-0.3uF

  2、10kV(300mm)电 缆 1KM

  22kV Ⅹ 1台

  便携式

  DFVF3000-100/36

  1、600MW及以下发电机 相电容0.1-0.25uF

  2、10kV(300mm)电 缆 1.5KM

  18kV Ⅹ 2台

  便携式

  DFVF3000-176/44

  1、600MW及以下发电机 相电容0.1-0.3uF

  2、10kV(300mm)电 缆 3KM 3、可兼顾发电机母线,主变等

  22kV Ⅹ 4台

  便携式

  三、GIS和SF6开关交流耐压试验系列

  型 号

  可满足的试验项目

  电抗器配置

  备 注

  DFVF3000-250/200

  1、110kV GIS的交流耐压试验

  2、35kV(300mm)电缆 1KM

  3、10kV(300mm)电 缆 3KM

  4、220kV以下变压器工频耐压 5、110kV互感器交流耐压

  40kV Ⅹ 5台

  便携式

  DFVF3000-100/200

  1、110kV GIS的交流耐压试验 2、110kV互感器交流耐压

  50kV Ⅹ 4台

  便携式

  四、变压器,电动机等设备的工频交流耐压试验系列

  型 号

  可满足的试验项目

  电抗器配置

  备 注

  DFVF3000-105/84

  1、110kV变压器的工频耐压试验

  2、10kV电动机的工频耐压试验 3、35kV开关交流耐压试验

  4、10kV(300mm)电 缆 1KM

  28kV Ⅹ 3台

  便携式

  DFVF3000-100/80

  1、110kV变压器的工频耐压试验

  2、10kV电动机的工频耐压试验 3、35kV开关交流耐压试验

  4、10kV(300mm)电 缆 1KM

  40kV Ⅹ 2台

  便携式

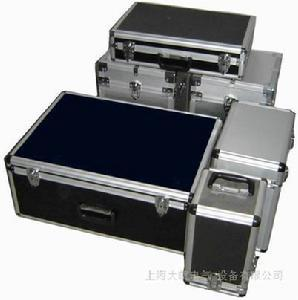

  附:变频串联谐振(成套)装置

  发电机定子绕组交流耐压试验标准

  周期

  要求


  大修前

  (1)全部更换定子绕组并修好后的试验电压如下:


  容量KW或KVA

  额定电压UnV

  试验电压V

  小于10000

  36以上

  2Un+1000但最低为1500

  10000及以上

  6000以下

  Un

  6000-18000

  Un+3000


  18000以上

  按专门协议


  更换绕组后

  (2)大修前或局部更换定子绕组并修好后试验电压为:


  运行20年及以下者

  1.5Un


  运行20年以上与架空线路直接连接者

  1.5Un


  运行20年以上不与架空线路直接连接者

  (1.3-1.5)Un


  说明:

  1、 应在停机后清除污秽前热状态下进行。处于备用状态时,可在冷状态下进行。

  2、 水内冷电机一般应在通水的情况下进行试验,进口机组按厂家规定。
