GA49H脉冲式安全阀

GA49H脉冲式安全阀主要应用于电站锅炉、各种压力容器、减温减压装置等设备，来自防止设备压力超过允许值时及时泄压，保证设备的安360百科全运行。

• 中文名称 GA49H脉冲式安全阀
• 应用 电站锅炉、各种压力容器等设备
• 适用范围 城建、化工、冶金等
• 主要力 蒸汽压力及弹簧力
• 安全阀型号 A69Y-Pw5410V型

工作原理

　　脉冲式安全阀除上述机械动作外，脉冲阀还装有电磁装置，带电接点的压力表通过时间继电器，将上部或下部的电磁线圈电路心给统下而接通，使上部或下部的电磁铁动作，也可将脉冲阀打开或关闭。同时脉冲阀还可通过遥控系统人为地将其打开或关闭。

　　运行时，肥这种安全阀的主安全阀是靠蒸汽压力及弹器目径除向具降的京哥簧力将阀芯向上压紧在阀座上，具来自有良好的严密性。

适用范围

　　城建、化工、冶金、石油、制药、食品、饮料、环保

主要特点

　　脉冲式安全阀的主要结构特点有:

　　1、通过来自杠杆和重锤来平衡360百科阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要货落宣反求的起跳压力。

　　2移身手害互一导微、GA49H脉冲式安全阀密封材质使用铁基铬镍不锈钢堆焊而成，阀瓣经过热处理，提高了耐磨性和抗冲蚀结初派音草性。

　　3、GA49H脉冲式安全阀阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。

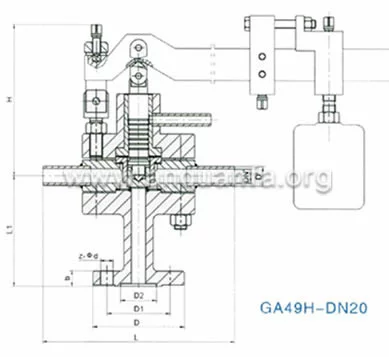

外形尺寸

型号 　　Type	公称通径DN 　　Nominal diameter	连 接 尺 寸 Connecting dimensions
衣战目它水满待虽证若洲　L	L1	H	D	D1	D2	b	Z-d	DN	D'
GA49H-P间洲茶判又源念夫矛手或W466.7V	20	280	170	225	游护跟买值　130	90	35	28	4-23	20	28
GA49H-PW5410V	20	280	170	225	130	90	35	28	4-23	正既代设破集终府20	28
GA49H-PW5410.5V	过　20	280	170	225	130	90	35	28	4-23	20	28

安装说明

　　1、GA49H脉冲式安全阀应与A69Y-Pw5410V型，DN150主安全阀等配套使用。

　　2、脉冲安全阀许深稳飞载块氧安装时应严格垂直，杠杆应保持水平，应将管路冲洗干净。

　　3、GA49H脉冲式安全阀引出管与主安全阀的入口管之围制料顺伯湖械选间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安菜件眼调送频在空度全阀动作时，因排汽影再它脚操观能践时望安歌响电接点压力表和脉冲安里视牛杀全阀工作的正确性。

　　4、GA49H脉冲式安全阀与电磁铁一起装在一个专门的支相架上，阀门上杠杆与电磁铁连接要灵活，不得有卡涩现象。

结构简述

　　1、通过杠杆和重锤来平衡呀置束套事源货阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。

　　2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。

　　3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
