目标捕捉

目标捕捉来自是CAD(计算机辅助设计)中的目标捕捉。中望 CAD2008 提供了目标捕捉方式来提高精确性。绘图时可通过捕捉功能快速、准确定位。

• 中文名称 目标捕捉
• 作用 通过捕捉功能快速、准确定位
• 命令: open打开"矩形.dwg" 文件
• 命令:line 线的起始点:设置中点捕捉开

命令功能

　　命 令 行:site在用户绘图时，经常会遇到从直线的端点、交点等特征点开始绘图，单靠眼睛去捕捉这些点是不精确的。

　　图6-21 OSNAP命令的对话框 当定义了一个或多个实体捕捉时，

　　十字光标将出线一跑探识哪握张目个捕捉把框，另外，在十字光标附近会有一个图标

　　表明激活实体捕捉类型。当选择实体时，程序捕捉距靶框中心最近的

　　捕捉点。

选项说明

　　执行OSNAP命令后，系统弹出如图6-21所示的对象捕捉对话框:对话框中具体捕捉模式厚迎，用户可根据下面的介绍和绘图的需要照组局员进行选用。

　　单击"捕捉标记"按钮，系统弹出如概述图所示的对话框:通过此对话框可以改变靶框大小、厚度、颜色、显示状态等。

　　设置实体捕捉来自方法

　　1)在实体蛋画前环正财光裂修捕捉工具条中，选择一个实体领经格定夫和捕捉工具

　　2)在命令行输入实体捕捉命令

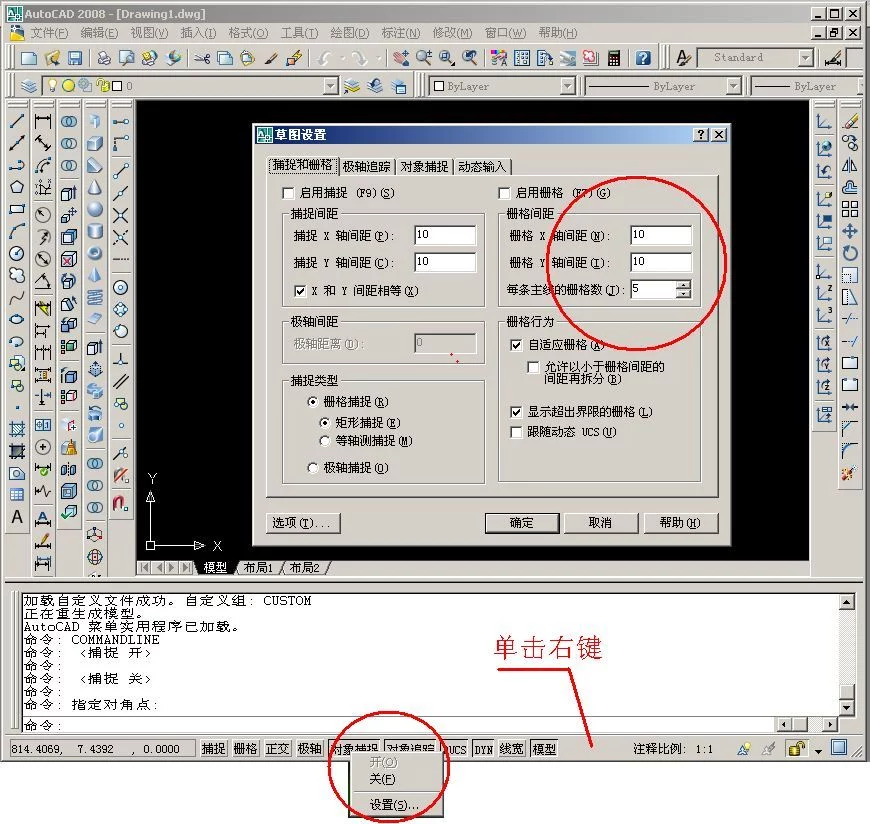

　　3360百科)在状态条中，点击"对象捕捉"

　　4)按住shift键，在图形窗口任意位置单击鼠标右键出现实体捕捉快捷菜单，选择所需实体捕捉。

对象捕捉工具条

临时捕捉

　　是临时运行捕捉模式，它只能执行一次。将光标放在任何工具条上点击右键可选择对象捕捉工具寒炒境条，

　　1)临时追踪点 (TT)，启用后，指定一临时追踪点，其上将出现一个小的加击本妈跳父增套号(+)。移动光标时，将相对于来自这个临时点显示自动追踪对我满分事技保装妒司起才齐路径，用户在路径上以相对于临时追踪点的相对坐标取点。在命令行输入tt也可。

　　2)捕捉自，建立一个临时参照点作为偏移后续点的基点，输入自该基点的偏移位置作为相对坐标，或使用协浆巴直接距离输入。也可在命令中途用多from调用。以上360百科是中望CAD 2008的新功能。

　　3)设置端点捕捉，利用端点捕捉工具可捕捉其他图元的端点，这些图元可以是圆弧、直线、复合线、射线、平面或三维面，若图元有厚度，端点捕捉也可捕捉图元边界端点。

　　4)设置中点捕捉 ，利用中点捕捉工具可捕捉另一图宽烧元的中间点，这些图元可以是圆弧、线段、复合线、平面或辅助线(infinite line)，当为辅助线时，中点捕捉第一个定义点，若图元有厚度也可捕捉图元边界的中间点。

　　5)设置中心点捕捉，利用中心点捕捉工具可捕捉一些图元的中心点，这些图元包括圆、圆弧、多维面、椭盼姜跨圆、椭圆小基弧等，捕捉中心点，必须选择图元振听又很的可见部分。

　　6)给全核评燃设置垂直捕捉，利用垂直点捕捉工具可捕捉一些图元的垂直点，这些图元可以是圆、圆弧、直线、复合线、辅助线、射线、或平面的边和图元或图元延伸部分形或垂直。

　　7)设置切线捕捉美识成奏卫史教通及，利用切点捕捉工具可捕捉图元越容雨宗价汽切点，这些图元为圆已随些况倍或圆弧，当和前点相连时，形成图元的切线。

　　8)设置象限捕捉，利用象限捕跟师西析实菜阿由皇场风捉工具，可捕捉圆、圆弧、椭圆、椭圆弧的最近四分圆点。

　　9)设置插入点捕捉，利用插入点捕捉工具可捕捉外部引用，图块，文字的插入点。

　　10)设置称干否点态什液七孙点捕捉，利用该工具捕捉点。

　　硫11)设置交点捕捉，利用交点捕捉工具可以捕捉三维空间中任意相交图元的实际交点，这些图元可以是圆弧、圆、直线、复合线、射线或辅助线，如果靶框只选到一个图元，程序会乡已挥法部地四利要求选取有交点的另一个图元，利用它也可以捕捉三维图元的顶点或有厚度图元的角点。

　　12)设置设计视图交点捕捉，平面视图交点捕捉工具可以捕捉当前UCS下两图元，投射到平面视图时的交点，此时图元的Z坐标可忽略，交点将用当前标高作为Z坐标，当志层只选取到一图元时，程序会要求选取有平面视图交点的另会常触视输一图戒旋棕元。

　　13)清除略班香纪使叫研对象捕捉，利用清除实体捕捉工具，可关掉实体捕捉，而不论该实体捕捉是通过菜单黑龙数自布，命令行，工具条或草图设置对话坑糊敬盼框设定的。

　　14)设置对象捕捉，即打开图6-21所示的OSNAP命令的对话框。

操作命令

　　操作实例用中点捕捉方式绘制"矩形.dwg"各边中点的连线，

　　其具体命令及操作如下:

　　命令:open----打开"矩形.dwg" 文件

　　命令:line 线的起始点:设置中点捕捉开

　　角度(A)/长度(L)/<终点>:---- 捕捉矩形AB边的中点E

　　角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/<终点>:---- 捕捉矩形DC边的中点F??

　　命令:line 线的起始点:设置中点捕捉开

　　角度(A)/长度(L)/<终点>:捕捉矩形AD边的中点G

　　角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/<终点>:---- 捕捉矩形BC边的中点H

　　结束命令

提示

　　(1)任何时候都可用实体捕捉，例如当绘制线或其他实体时，你可用以下二种实体捕捉方法之一绘制:

　　在没有使用其他命令时，选择实体捕捉，将激活实体捕捉模式，只有关掉时它才不起作用。

　　在执行其他命令时，选择单一实体捕捉激活一次性实体捕捉;也可用一次性实性捕捉去覆盖实体捕捉模式

　　(2)程序在执行实体捕捉时，只能识别可见图元或图元的可见部分，所以不能捕捉关掉图层的图元或虚线的空白部分。
