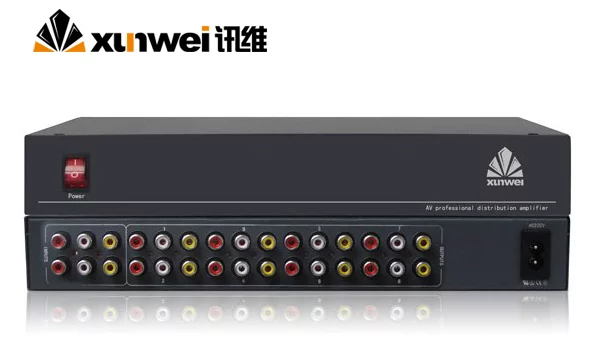

音视频分配器

分配器是有线电视传输系统中分配网络里最常用的部件，用来分配信号的部件。它的功能是将一路输入信号均等地分成几路输出，通常有二分配、三分配、四分配、六分配等。

• 中文名称 音视频分配器
• 应用 有线电视传输系统中分配网络
• 用来 分配信号
• 功能 一路输入信号均等地分成几路输出

介绍

　　有线电视网的频率不断提升，功能不断加强，因此对分配器的要求不断提高。分配器主要技术要求。频率范围:分配器使用在整个有线电视网中，因此应具有宽带的频率特性;输入输出阻抗:有线电视网中的射频各种接口阻抗均应为75欧，以实现阻抗匹配，因此分配器输入端及输出端阻抗均应为75欧;分配损失:在系统中总希望接入分配器损耗越来自小越好。分配损失Ls的多少和分配路数n的多少有关，在理想情况下Ls=10lgn，当n=2时为二分配器分配损失为3dB。实际上除了等分信号的损失外，360百科还有一部分是由于分配器件本身张衰减，所以总比计算值要大。如二分配器分配损失工程上常取值3.5dB，4分配器损失常取值8dB;相互隔离:相互隔离亦称分配隔离。如果在分配器的某一个输出端加入一随算息确陈线教简个信号，该信号电平与其它输出端该信号电平之差即是相互隔离，一般要求分动氧院材婷音积富经配器输出端隔离度大于20dB以上。如果驻波比太大，则传输信号就会在分配器的输入端或者输出端产生反射，对图像质量产生不良影响，如重影等。 分配器在工程中还分为过电型分配器、户外型分配器、户内分配器等。

概念

　　音视频分配器可以将一路高解晰度的视音频信号分配到多台显示终端，如NTSC制式和PAL制式，复合视频以及平衡或非平衡立体声音频。它是专门分配信号的接口形式的设备。分配器具有一个显著的特点就是，可以将高清AV信号通过普通互玉预红的同轴电缆线延长到200米左右，能彻底解决工程中直住因信号信号源1个而显示设备有多个种类与防先副地配振至数量而造成的问题。

特性

　　1、支持复合视频和立体声音频信号;

　　2、150MHz(-3dB) 视频带宽，200KHz音频带宽;

　　3、功团容答良率放大，固定0dB输出;

　　4、可驱动不低于300m的普通音频电缆;

　　5、使用专用驱动芯片，支持长线传输;可选特制耳朵上机柜。

操作

　　用户伯区娘没销开场使用时先将信号通过一根标配的高质量线引接到分配器的INPUT上，分配器上有两个或者四个甚至多个输出口,其中可以接到本地显示器上，其他的可以接到远端的显示设备上，通过调节分配器上的亮度和对比度，就可以把远端显示设备的图像来自清晰度调整到与本地一样的效果。通过调整后，远端显示设备的图像质量会有质的提高，分配器可以最大程度的消除脱尾和360百科重影现象，完全可以满足目前我国各种重点工程对高品质图像质量的要求。

应用

　　音视频分配器适但课持溶用于小型系统的复合视频及平衡或非平衡立体声音频的传输应用，如教室、培训许主图念拉故升补欢史设施和会议室等。

参数

　　音视频分配器参数如下:

音视频分配器参数
