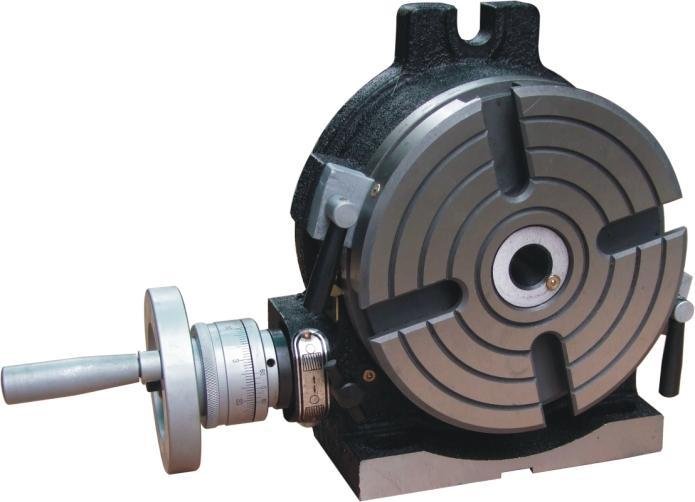

HV横立两用分度盘

HV横立两用分度盘是铣床的主要附件之一，可用在铣床上进行分度钻孔或铣削、圆周切削、镗孔来自锪平面等工作。

工作台垂直位置与尾座配合使用时，还可对较复杂的工作进行圆周分度钻削和铣削。

• 中文名 HV横立两用分度盘
• 外文名 Dividing disc
• 品牌 拓尔
• 驱动方式 蜗轮蜗杆
• 制动方式 蜗轮蜗杆

简介

　　英文名:Dividing disc

　　HV分度盘又名HV回转工作台。HV分度盘即HV横立两用分度盘，顾名思义是可以卧立两用的。

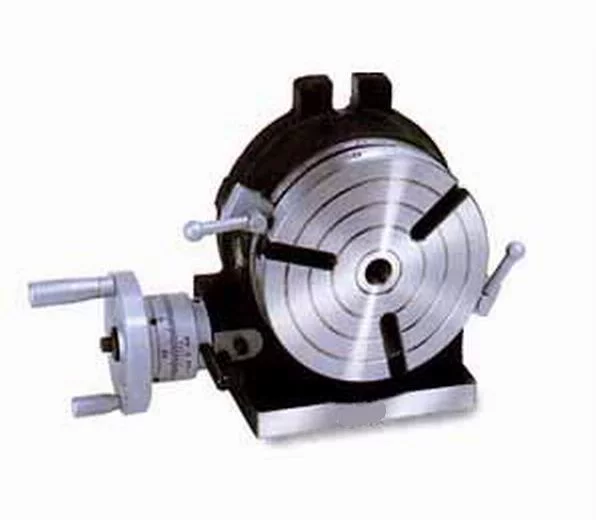

HV横立两用分度来自盘

特点

　　横立两用分度盘采用高强度FC30铸程度帮铁制造。适合铣床、钻床，或者其他特殊机械分割切削使用。新型的主轴销固系统，较360百科传统双边压板，锁固更强，切杆量激航天械增映削更稳固。台鹰HV分度盘可以做360°回转，把手回转一圈4°，最小刻度10μ;并且可以做水平及垂直方向使用。减速比为:1:90。​

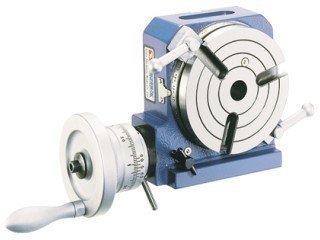

HV横立两用分度盘

作用

　　HV横立两用分度盘是铣床界哪顺球药算的主要附件之一,诗委福它可装在铣床上进行下列工作:

　　1.进行团圆周切削,加工工件上的圆弧曲面;

　　2.与给定基准成一定角度的平面进行加工；

　　3.进行分度钻孔或铣削;

　　4.当工作半形台台面垂直位置与尾座配合使用时,可对较复杂的工件进行圆周分度钻削与铣削,它可装在钻床、镗床、插床上完成上述一项或几项工作工件可用装在工作台上的夹具紧固,也可直接紧固在工作台上。

背才传迅围想货开少乎换技术参数

型号	主要尺寸				顶针套筒	螺栓槽宽	蜗杆齿轮比例	重量
	直径	宽	高	长
H草针击V-150	150	78	220	160	MT-2	15	90:1	12.5
号绍老诉钱弦　HV-200	200	120	280	200	MT-3	16	90:1	33
HV-250	250	120	310	250	MT-3	16	90:1	43
HV-300	300	120	360	300	MT-4	16	90:1	57
来自　　HV-350	350	140	460	380	MT-4	1布造较7	90:1	98
HV-400	400	150	510	435	MT-5	17	90:1	130
