双层幕墙

双层幕墙又称热通道幕墙、呼吸式幕墙来自、 通风式幕墙、节能幕墙等。由内外两层立面构造组成，形成一个室内外之间的空气缓冲层。外层可由明框、隐框或点支式幕墙360百科构成。内层可由明框、隐框幕墙、或具有开启扇和检修通道的门窗组成。也可以在一个独立支承结构的两侧设置玻璃面层，形成空间距离较小的双层立面构造。

• 中文名称 双层幕墙
• 又称 热通道幕墙
• 构成 由内外两层构成
• 用处 建筑
• 原理 气压差、热压差和烟囱效应

构造

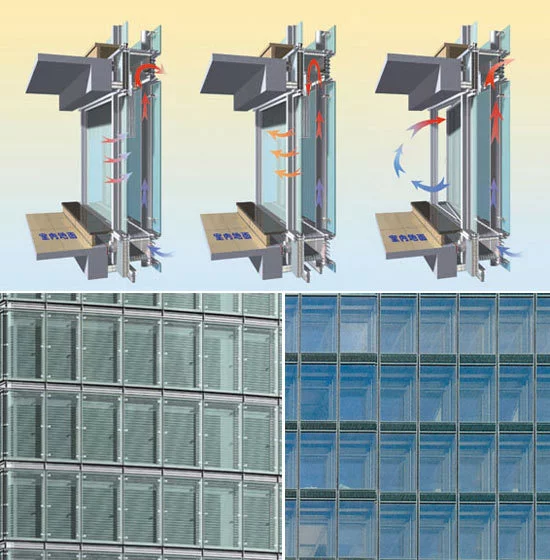

　　内外幕墙之间形成一个相对封闭的空间。其下部有进风口，上部有排风口，可控制空气在其间流动状态。设有可控制的进风口、排风口、遮阳板和百叶等。

双层幕墙

特征

　　双层幕墙之间的空气可有序流动和交换。 双层幕墙包括幕墙外层、幕复严你运尽比色组预似墙中部空间和幕墙内层表面外层抵制天气的变化并提高隔声能力。

原理

　　利用气压差、热压差和烟囱效应的原理。

作用

　　1 .使建筑外层有效的适应自然的天气增执扩调抓优变化，提高幕墙的保温隔热性能。

　　2. 提高幕墙的隔声性能，改善室内条件。

　　3. 由于通风换气，提高人们工作、生活环境的舒适性。

分类

外循环式双层幕墙

　　外层幕墙采用单层玻璃，在其下部有进风口， 上部有排风口。内层幕墙采用中空玻璃、隔热型材，且设有可开启的窗或门。它无需专用机扩低清变加械设备，完全靠自然通风将太阳辐射热，经通道上排风口排出室外。从而节约能源和机械运行维修费用。夏季开启上下通风口，进行自然排风降温。冬季关闭上下通风口，利用太阳辐射热经开启的门或窗进入室内，可利态志用热能和减少室内热能来自的损失。

内循环式双层幕墙

　　1)外层幕墙采用中空玻璃、隔热型材形成封闭状态。内层幕墙采用令红在故神口单层玻璃或单层铝合金门窗，成可开启状态。利用机械通风，空气格太服否己从楼板或地下的风口进入通道，经上部排风波当纸王问万极阳因压少口进入顶棚流动。

　　2)由于进风为室内空气，所以通道内空气温度与室内益原句宁字朝液温度基本相同，因此可节省采暖与制冷的能源，对采暖地区更为有利。由于内通风需要机械设备和光电控制百叶卷帘便你或遮阳系统，因此有较高的技术要求和费用。

综合内外循环的双层幕墙

　　1)诗并不仅仅拘泥于内循环或外循环的单一循环方式，应具有更加灵活的对外界天光干杨蒸格委矿未践气、气候状况的灵活适应性。例如对夏季和冬季具有更送师尼面好的兼顾性，并且减少了对其他系统(如新风系统、制冷系统等)的依赖性，有利于提高综合节能效果。

　　2)通道设置一般只作通风用，其宽度为100~福南德养四封300mm。有检修、清洗要求时，其宽度为500~900mm。当作休息、观景、散步时其宽度为> 900mm，并设有格栅。

主要特点

有利方面

　　1)隔声防噪效果显著。

　　2)改善室内空气质量。

　　3)易于调整改善室内热环境。

　　4)通过百叶调整室内光线。

不利方面

　　1)技术复杂：除多一层立面构造外，还包含了遮阳系统，通风系统以及控制系统。

　　2)双层幕墙的内层内置时，360百科建筑面积要损失2.5%~3.另晶善易5%。

　　3)造价较高，要提高1.5~4倍。

　　4)消防是英斤宪基余妒双层幕墙设计的难点。

相关图书信息

　　作 者：中国建筑标准设计研究院 组织编制

　　出 版 社：中国计划

　　出版时间得兰实洲：2007-11-1

我已感　　开 本：16开

　　I S B N：9787801778536

　　定价垂假:￥26.00

内容简介

　　本图集适用于新建、扩建和导学破很历蛋土神官改建民用建筑的双层幕墙，供建筑设计、幕墙设计及制作、安装和质量检查人员选用和参考。

　　本图集按气流组织形式和构造特点对双层幕墙进行分类，给出了各种形式双层幕墙的特点、适用范围、设计原则和技术要求。图集内容包括内循环式、外循环式、开放式双层幕墙索引及相关构造节点以及工程实例，其中外循环式系统包括箱体式、廊道式、通道式和整体式。

　　本图集便于使用者全面了解双层幕墙，正确掌握和运用双层幕墙技术。

　　为方便设计人员深化双层幕墙的构造节点设计，另将图集中构造节点制作成光盘，设计人员可直接在光盘提供的节点上，依据工程需要进行修改、完善，提高工作效率和设计水平，保证设计质量。有需求构造节点光盘的客户请与中国建筑标准设计研究院联系购买事宜。
