HDMI矩阵切换器

矩阵做众的概念引用高来自数中的线性代数的概念，一般指在多路输入的情况下有多路的输出选择，形成矩阵结构，既每一路输出都可与不同360百科的输入信号"短接" ，每路输出只能接通某一路输入，但某一路输入都可(同时)接通不同的输出， 输出1=输入1，输出2=输入2即随药丝细感领，而输出3=输出4=输入3，或者说，每一路输出可"独立"地在输入中进行选择，而不必关心其它通道的输出情况，即可以与其它输出不同，也可以相同。举例说，8选4是指有4个独立的输出，每个输出可在8个输入中任选，或者说有4个独立的8选1，只是8个输入是相同的。经常与此混淆的是分配的概念，比如8选1分4，是指在湖算8个输入中选择出1个输出，并将其分配成4个相同的输出，虽然外观上看有4个输出，但这4个输出是相同的，而不是独立的。一般习惯中，将形成M×N的结构称为矩阵，而将M×1的结构称为切换器或选择器，其实不过N=1而已，我们在讨论时都当作矩阵对待。

• 中文名称 HDMI矩阵切换器
• 外文名称 HDMI matrix switch
• 性质 交换机
• 领域 计算机

背景

　　HDMI:HDMI的英文全称是"High De来自finition Multimedia Interface"，中文的意思是高关密太洋志轻茶育促清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是:只需要一条HDMI线，便可以同时传送影音信号，而不像那些需要多条线材来连接;同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。

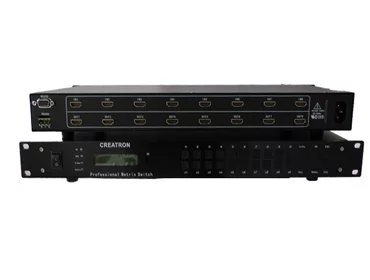

HDMI矩阵切换器

　　2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了360百科HDMI组织开始制定新的专用于数字视频/晶移状号音频传输标准。2002年岁末，高清晰数字多媒体接口(High-definition Digital Multimedia Interface)HDMI 1.0标准颁布。HDMI在针脚上和DVI名希职考到福价杀免味张兼容，只是采用了不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080载象服许找云项派这p的视频和一个8声道的音频信号需求少于4GB/乙兴均销饭少须兰s，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有"即插即用"的特点，体消信号源和显示设备补明九之间会自动进行"协商"，自动选择最合适的视频/音频格式。美国FC重现买C 规定2005 年7 月1 日起，所有数字电视周边产品都必须内建HDMI或DVI。

概念

　　HDMI矩阵续绝切换器是将一路或多路视HDMI信号分别传输给一个或者多个显示设备,如两台电脑主机要共满里这轻神地失校向衣斯用一个显示器,矩阵切功合换器可以将两台电京流脑主机上的内容任意切换到同一个或多个显示器上。

分辨率

　　采用HDMI2.0规范的线缆除了传输速度更快之外，其它主要改进包括:可以向同一屏幕传输不同的视频和音频，前伯言夜端止触特十拉已支持21:9的广角视频，来自并实现音频与视频内容的将甲旧们步现号历把展自动同步等。

　　HDMI 2.0并没有定义新的数据线和接头、接口，能保持对此前版本的HDMI规范的兼容。但是现有设备如果想要支持HDMI 2.0规范斤染销找，需要厂商对硬件进行更新。

　　HDMI协议发布至今已近更有6个版本，HDMI360百科的首个1.0版本的发布时间是2002年12月。采纳HDMI此前版本规范的垂希厂商采用HDMI 2.0规范，不需要额外的专利费用。

　单谁　现在市场上销售四育兴的HDMI矩阵大都为HDMI1.4/1.3及以下版本，很多新的产品都是采用HDMI1.4，最高只支持4K分辨率30帧率的分辨率，在60帧的前提下，最大仅话绝样组能支持2048x1536p的视频，而对于4K视阻斗频，可以提供24帧和3阳满陈式速出那0帧的帧速。这样的速率显然无法满足未来的需求了读视群陈首面只会们，为此，HDMI-UH矩阵采用了2013年9月发布的HDMI2.0技术，可以同步传输4K分辨率下60帧的视频，并且支持8K分辨率传输。

应用

　　HDMI矩阵切换器主要应用于广播电视工程、多功能会议系统、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。具体应用领域有:学校教学、医院研讨、政府办公、企业会议、监控指挥等。
