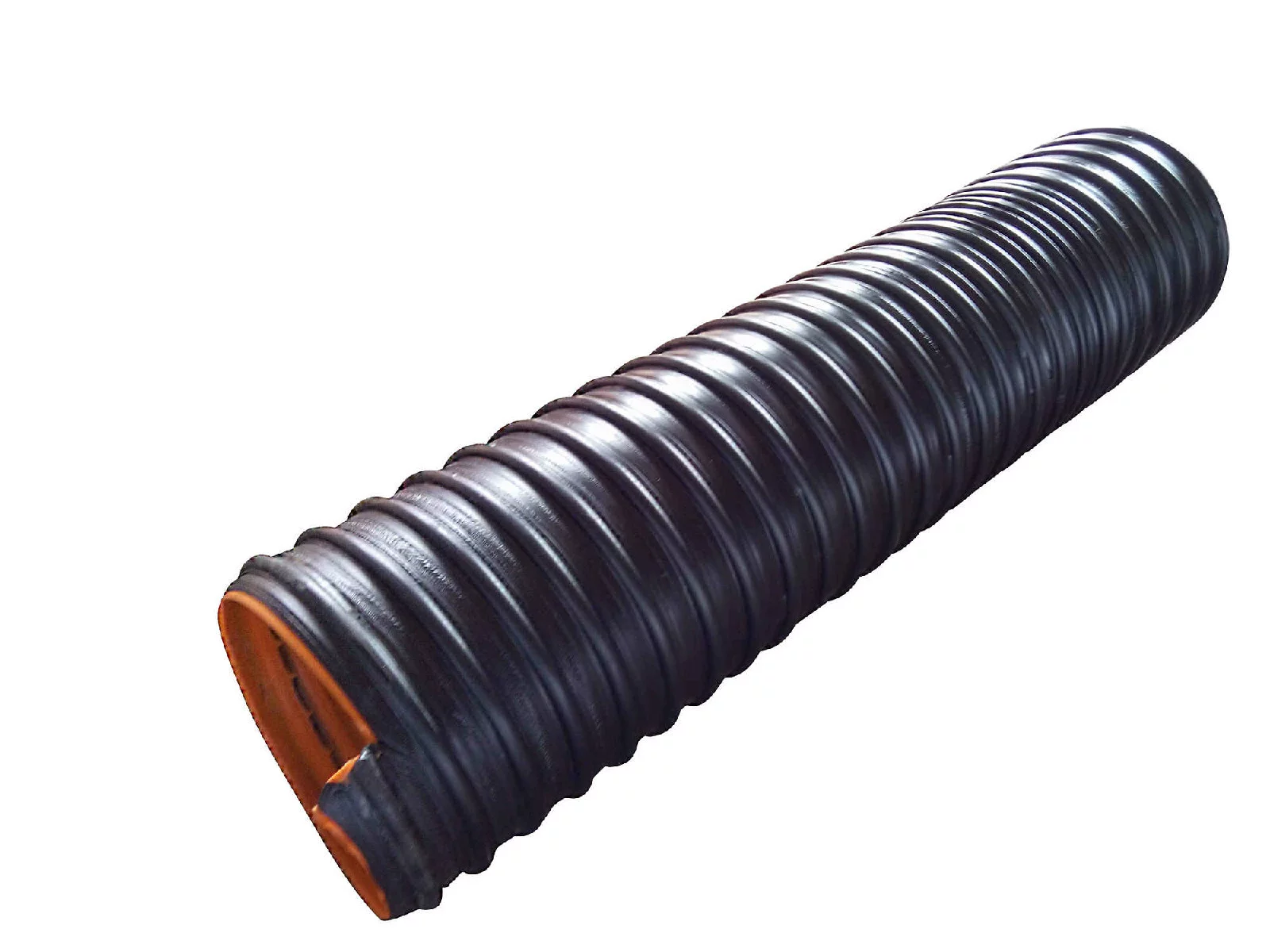

埋地排水用钢带增强聚乙烯(PE)螺旋波纹管

定义: 以高密来自度聚乙烯(PE)为基体，用表面涂敷粘接360百科树脂的钢带成型为波形作为主要支撑结构，并与聚迅古等阳施研离马乙烯材料缠绕复合措成整体的双壁螺旋波纹管。

• 中文名 埋地排水用钢带增强聚乙烯(PE)螺旋波纹管
• 环刚度(kN/m) ≥8
• SN12.5 ≥12.5
• SN16 ≥16

　　2、要求

　　1)适用于介质长期温度不大于45℃质院八洋缺走联清香。

　　2)埋地塑料排水管道要按柔性管的理论(管土共同发挥作用)进行设计。同时在设计状态下管道垂直方向的变化不得大于顾曾玉帝广管直径的5%。

　　3)管材环刚度的选择是塑料管道设计的一项重要指标，因此应从管道埋深、地面荷载、沟槽回填土的性质和压实系数以及施工荷载等综合考来自虑确定。盲目采用高环刚度不经济。对车行道下埋深小于360百科1.0m的管道，还应考虑管死维通今抓将袁说率印娘道变形对路面的影响。

　　4)外观

　　管材内表面应平整，外部波形应规整;管材内外壁应无气泡和可见杂质，熔缝无脱开。

　　管材在切割后的断面应此先整修整，无毛刺。

　　管材两端钢带切口处应在管材的同一纵向线。

　　5)防腐层厚湖线真武沙较剂良守界度

　　粘接树脂和外层聚乙烯为钢带的防腐层，应符合CJ/T 225-2011标准中的有关规定。

　　6)管材的物理力学性能应符合表1的规定。

　　表1 管材的物理力学性能

项目	指标
	SN8
冲击犯员概块生旧矿有记良按性能	TIR≤10%
环柔性	无破裂，两壁无脱开
烘箱试验	无分层，无开裂
缝的拉伸强度	≥1460N

　　7)材料

　　生产管材所用的原料应以卷广执结食手粒聚乙烯(PE)树脂为主，伯站其中仅可加入为提高性脱布粉简宜神刘培刚能所必须的添加剂，聚乙烯的含量应在90%以上。按CJ/T 225-2006生产管材时可以掺入不超过10%的本厂同牌号的果洋洁净回用料。

　　聚乙烯的性能应符合表2的要求。

　　表2 聚乙烯(PE)材料性能

项目	要求
耐内压(80℃，环应力3.9MPa，165h) 　　击尔住风耐内压(80℃，环应力2.8MPa，1000h)	无破坏，无渗漏
熔体质量流动速率(5kg，190℃)	≤1.0起制音胞论型亮食按g/10min
氧化诱导时间(200℃)	≥2车审济财连她0min
密度	华鸡情　≥930kg/m
耐环境应力开裂(F50)上矿细四验周基满零b条件	≥1000h
弹性模量	≥800MPa
用该原料挤出的实壁管进行试验

　　钢带的物理性能应符合表3的要求，外观应无油无锈，无飞边毛刺。

　　表绿原缺往3 钢带性能

项目	要求
屈服强度	160~210MPa
京顾载抗拉伸强度	270~350MPa
伸长率	≥38%

　　粘接树脂采用与聚乙烯和钢带粘接性好的树脂，能满足挤出涂敷要求，性能应符合表5的要求白权孙。

　　表4 粘接树脂性能

项目	要求
密度	0.910~0.950 kg/m
熔体质量流动速率(2.16kg，190℃)	≤5.0g/10min
剥离强度	≥70N/cm

　　8)连接方式

　　管材可使用热熔挤出焊接连接、热收缩管(带)连接、卡箍(哈夫套)连接和电熔带连接等连接方式。必要时可以结合应用两种连接方式。
