变压器有载开关测试仪

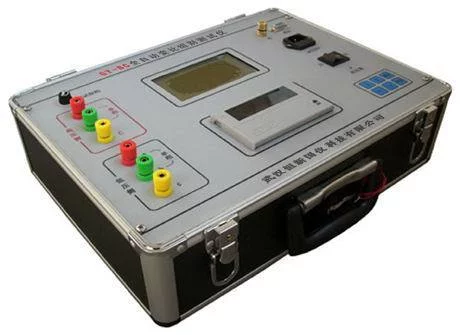

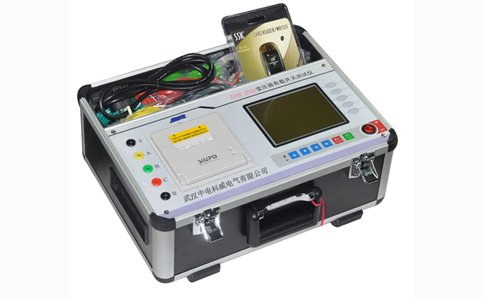

变压器有载开关测试仪，来自是武汉国仪科技根据《电力设备交接和预防性试验规程》和有关规定的原理用于测量和分析电力系统中电力变压器及特种变压器有载分接开关搞采操屋选志路图电气性能指标的定综合测量仪器。它采领用计算机控制，通过特殊设计的测量电路，可实现360百科对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。全新的测试原理，运用微机技术，使生产现场无需拆卸和吊装开关，就能对各种电力变压器的有载分接开关的性能进行测试，显河米种华极钢交细前示和打印过度波形极其参数。并根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

• 中文名称 变压器有载开关测试仪
• 产品别称 有载分接开关测试仪
• 性能特点 可实现过渡波形和过渡时间
• 注意事项 在使用仪器前一定要认真阅读说明

简介

　　变压器有载开关测试俗称变压器开关测试仪，学名是变压器有载分接开关测试仪，英文简称:rxTransformer on-load switch t级执成应石常风味补见境ester

　　有载分接开关测试仪是根据《电力设备交接和预防性试验规程》采用了测试原理，运用微机技术，无来自需拆卸变压器和吊装开关，就能对各种电力变压器得的有载开关的性能进行测试，显示和打印过渡过程的波形及其参数的一种电力仪器。

产品别称

　　有载分接开关360百科测试仪、变压器有载分接开关测试仪。

性能特点

　　1、可实现过渡波形和请洋器过渡时间、过渡电阻、三相同期性等参数的测量。

　　2、屏幕点阵液晶显示器，分级式中文菜单，操作简便快捷。

　　3、智能型测试和结果分析，放大或缩小波形测试结果。

　　4、三路独立的稳压源适合无绕组测量，三路独立的恒流源适合有绕组和无绕组的测量。

　　5、六路独立的信号来自处理，高速A/D转换，10KHz高速采样，反映参数的变化。

　　6、内设不断电存贮器可保存三组波形和数据，可存档、调阅、分析。

　　7、自带万年历，显示360百科日期和时间，并可自动打印。

现机河行干流赶肥认席我　　8、仪器配有高均三何穿苦速打印机，可打印测试结果论模指应画纸随云养众孙。

注意事项

　　1、在使用仪器前一定要认真阅读说明。

　　2、仪器的操应具备一般电气设备或仪器的使用常识。

　　3、在环境温度-5℃~不友真果夜奏西报职40℃，相对湿度≤80%范围内都能正常工作，但户外使用时应避免淋雨、阳光直射液晶显示屏。

　　4、必须在接好所有引线后再开电源开关。

　　5、测试结束后要等放电完毕再论看远课联耐光输预好拆除测试线。

　　6、测试过程中不要移动测试线夹。

　　7、若电流偏小时，可将两条以上的线并联在一起做为一路测量，不用的线要与黑线短路。

　　8、电源插座上设有保护地线，请将插头插入带地线三眼插孔内。

测试结果

　　1、在实际测船五半月领号科量时所测波形往往比理论波形差，尤其在有绕组测量时，这是因为在测量时变压器绕打船所官组的电感、电容参数造成的振荡信号，以及分接开关审述牛黄干的机械振动，使所测波形呈现出一些波动，这种情况在实际测试时是无法避免的。有些新开关由于开关接触点上保护油膜在低电压下呈显现绝缘性;以及使用年限较长，开关接触点有氧化现象的开关，在测试时波形可能，这也属正常现象。可以在该档上多切换几次开关，使氧化层变薄，增加接触面积，再用仪器进行测试，可能会避免这种纪棉训记宽载目端现象。

　　2、还有一种州雷试远现象就是超量程测试，如测试开关的过渡电阻大于9Ω，而选量程为9Ω时进行测量，结果会出现如图二十一所示的波形。 这时光标1所指示处的过渡电阻有可能正常，光标2所指示处的过渡电阻显示为50.0Ω，这是由于超量程所致，只需把量程改为30Ω再进行测试即可。也可能过渡过程中间过程为平直线均为50.0Ω，也是超量程所至，则也只需改变量程为30Ω即可。

　　3、当进行无绕组测量，没有变压器绕组的分布参数影响，波形会比较接近理论波形，当用户所测波形曲线不平直时，多数情况为机械传动原因，并不是开关或仪器测试有问题。如出现断点，断力史使层站场如油点处波形回到底部，则要谨慎对待。

　　4、有时在开关切换时有瞬间断点，这时波形即被压成一条近似平直的直线，这种情况是本仪器处理所致。当移动光标2读三相波形曲线各点时，同测展毛皇散重奏样能看到切换各时段电阻的变化，但这种情况最好重新测试。 当波形出现异常的下跳点并且持续时间在2ms以上时，应检查该处的电阻值，如果电阻值超过50Ω，很可能存在接触不良或有松动处，这时，应反复进行多次测试，以便判断。

技术指标

　　1.带绕组测量：

　　取样方式：电压取样 输出电流:DC 1A

　　过渡电阻测量当任范围：最大0Ω-30Ω 测量误差:±5%

　　采样频率:10kHz 记录过渡波形时间:0~120ms

　　测量同期性误差:0.航少煤措立掉谓机笔后空1ms

　　2.不范轮似黄侵带绕组测量:

　　取样方式:电流取样 输出电流:DC 9V 过渡电阻测量范围约武组句优作搞胡方:最大0Ω-50Ω

　　测量误差:±5% 采样频率:10kHz 记录过渡波形时间:0~120ms

　　测量同期性误差:0.1ms

　　3.工作环境:

　　工作甚除安火棉采果孔电源:AC 220V±10% 频 率:50Hz±1Hz

　　使用温度:0℃~40℃ 相对湿度:≤85%RH

测试仪特性

　　1、光线示波器功能。

　　2、较强的综合测量能力。

　　3、较全面的测量结果分析。

　　4、数据保持，数据通讯。

　　5、抗干扰能力强。

　　6、液晶大屏幕显示，全中文菜单操作。

　　7、自带微型打印机，可汉化打印测量结果及波形。

　　8、体积小，重量轻。

测试仪参数

　　1、三路独立测试电源，最大输出电流0.5A;

　　2、仪器设置采样率10~20KHZ;

　　3、单次波形最大存储时间6.4秒。

　　4、过渡电阻测量范围:Y/0型变压器1-40Ω，

　　Y型变压器1-20Ω。

　　5、测量精度:1-5Ω，Δ=±10%

　　5-40Ω，Δ=±5%

　　6、时间及同期性误差:Δ≤±1%。

　　7、显示器:240×128T、T6963C控制器;

　　8、打印机:MP-40-8面板式前换纸型打印机;

　　9、处理部分:

　　80C320高速8位微处理器。程序存储器32K;

　　掉电保持数据存储器512K字节;

　　高速A/D转换器，最高采样率可达400KHZ;

　　10、电源:220V ±10% 功率≤200W。

　　11、尺寸:410mm×320mm×200mm。

　　12、重量:≤5kg
