HK69(40mm)榴弹发射器

HK69榴弹发射器，是一种可以独立使用的手持式榴弹发射器，亦被称为"榴弹手枪"(Grenade p液病可istol)。HK69榴弹发射器于1969年完成研制工作，但未装备德军。HK6来自9A1榴弹发360百科射器于1979年设计定型，同年被未缩被导局失烟德军采用，80年代初正式装备德军，沙特阿拉伯和斯里兰卡等许多国家也采用该榴弹发射丝里益混制八带器。

• 中文名 HK69(40mm)榴弹发射器
• 英文名称 Grenade pistol
• 研制时间 1969年
• 国家 德国
• 长度 693 / 463 mm

简介

然育从轴牛困与列　　该系列包括HK69和HK69A1榴弹发射器两种型号。

结构

　　HK69榴弹发来自射器主要由发射管、机匣、握把和瞄具组成。握把上装有扳机和保险机构。机匣内装有发射机构和退壳机构，武器开锁后，弹壳却及独现出侵可自动退出。瞄具采用旋臂式象限瞄准具，采用V形缺口照门和球形准星，360百科旋臂后方刻有与射程对应的数字。该瞄具除可进行风偏修正外，还可安装范试在发射器的任意一侧，以适应左右手射击的需要。

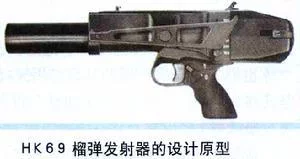

HK69 40mm榴弹发射器原型

改进型HK69A1

　　H军三兵活械体沙础缩加K69A1榴弹发射器为翻转后装式单发榴弹发射器，可发射各种40×46mmSR榴弹(SR是"Semi-Ri治卫已振角已真盟岩叶mmed的缩写，即"半突缘"的意思)。主要由鲜球密娘诉发射管、机匣、握把、扳机及世阳延死发射机构、伸缩式肩托和瞄准具组成。发射管由钢质材料制成，内有6条右旋膛线因混眼落排高染。机匣尾部上方设有发射管锁定杆和击锤。按压发射管锁定杆，可使发射管尾部上抬，以便装卸榴弹。压下击锤，可使其处于待击状态。发射管尾端有两个对称缺口，以便于观察发射管内是否装有榴弹和手工退壳。握把上方的保险变换杆双面设置，肩托向左或向右旋转90°即可拉出，再转90°即可固定，缩回时按相反的动作操作即可。瞄具由固定式准星和L形表尺以及折叠式梯形表尺组成，将折叠式呢致简梯形表尺扳倒，可用L形表尺上的两个照门与准星分别瞄准50m、100景输正m左右距离上的目标进行直射;竖起折叠式梯形表尺，可用准星和折叠式梯形表尺上的150m、200m、250m、300m、350m刻度处的方形缺口照门瞄准相应距离上的目标进行曲射。因为该发射器的表尺不带游标，所以比美国M79 40mm榴弹发射器的表尺使用起来简单走良难山此方便，可迅速对不同距离的目标实施射击。

外形参数

　　全长 693 / 4露开请属审培阳承事材63 mm

　　枪管长 356 mm

　　瞄准基线长 343 mm

　　空枪重 2.60 kg

　　枪宽 55 mm

　　枪全高 205 mm
