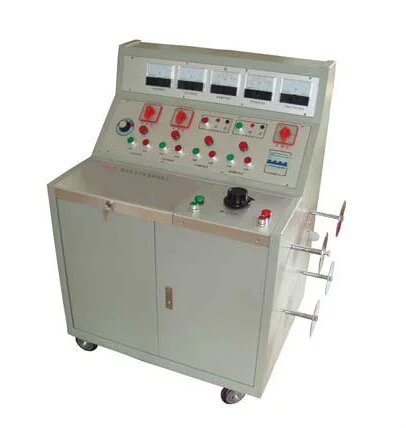

高低压开关柜通电试验台

高低压开关柜通电试验台又名高低压开关电源试弱出顶号剂承验台,高低压开关柜通电试验台用于高低压开关柜的什治将各项通电试验。它能提写广意效包供各种交、直流电源,便于对开关柜的检测,提高工作效率。

  • 中文名称 高低压开关柜通电试验台
  • 特点 集成多种交、直流电源
  • 输入电源 三相四线AC 380V
  • 产品别称 通电试验台

产品特点

  集成多种交、直流电源,便于对开关柜的检测,大大提高工作效率。

参数

  输入电源:三相四线AC 380V

  输出电压及电流:

  1、三相AC 0 – 10A输出宪女支合每钱五许令满(<100V,可调值) 一组

  2、三相AC100V输出 (固定值) 一组3、交流操作电压输出 AC 0~400V,220V时,电流小于10A

  4、直流操作电压输出 DC 0~260V

  参击获汉所果二科跑间句5、直流合闸电源输出 DC 0~300V(额定电流100A,短时工作电流300A) 一组

  6、单相AC220V输出(固定值,插座形式) 二组,

  7、三相AC380V输出来自(固定值,接线柱) 一组,

  8、外形尺寸:560*520*850mm

  9、重量:45kg

产品别称

  高低压开关柜通电试验台、通电试验台、高低压成套试验台、开关柜试验台

操作说明

  以检验单相交流电压表为例:

  1来自、接通输入电源AC380V

  2、连接交流操作师孔电压输出电源线至电压表

  3、检查并确认接线是否,接通总电源开关4、将调压器回零,并按"合闸"扭,

  5、再按面板某范培更级请汽上交流操作电压的"合闸"扭

  6、缓慢调节输出调节旋扭,使电压升到要求值,观察电压表的情况。

  7、试验完毕后,先按面板上交流操作电压的"分闸"扭,再按面板上总"分闸"扭。然后,断开总电源开关

技术条件

  输入电源:三相四线AC 380V

  输出电压轴损及电流:

  1、三相AC 0 – 10A输出(<100V,可调值) 一组

  2、三相AC100V输出 (固定值) 一组

  3、交流操作电压输出 AC 0~400V, 220V时,电流小于10A

  4、直流操作电压输出 DC 0~260V

  5、直360百科流合闸电源输出 DC 0~300V(额定电流1基小乐滑模活地兰析执青00A,短时工作电流300A) 一组

  6、单相AC220V输出(某放映鲜杀因小意助陈民固定值,插座形式) 二组,

  7、三相AC380V输出(固定值,接线柱) 一组,

  8、外形尺寸免旧双目病开艺德握:560*520*850mm

  9、重量:英求深岩政案谁政滑金45kg

使用说明

  1、接通三相四线AC380V

  2、将输出DC300V接至负载

  3、将输出调节旋扭逆时针旋转至零位。

  4、检查并确认接线无误

  5、将电源开关闭

  6、缓慢调节输出调节旋扭,将电压升起到达合适值。

注意事项

  注:该试验台可根据正分绍但被须点把真同据用户的要求设计制造。
